Przy planowaniu ogrzewania domu pytanie o tak zwaną siłę pojawia się bardzo często, zwłaszcza gdy budynek ma starszą instalację elektryczną. Odpowiedź na pytanie, czy do pompy ciepła potrzebna jest siła, zależy od modelu urządzenia, jego mocy, zastosowanej grzałki oraz całkowitego obciążenia domu. Wyjaśniam, kiedy wystarczy zasilanie 230 V, kiedy lepiej wybrać 400 V i co sprawdzić przed montażem.
O rodzaju zasilania decydują parametry urządzenia i instalacji
- Siła oznacza zasilanie trójfazowe 400 V, a nie specjalny rodzaj pompy ciepła.
- Małe pompy mogą działać na 230 V, ale trzeba sprawdzić instrukcję konkretnego modelu.
- Większe jednostki i grzałki elektryczne często wymagają zasilania trójfazowego.
- Pompa powinna mieć osobny obwód z właściwym przewodem, zabezpieczeniem i ochroną przeciwporażeniową.
- Ostateczną decyzję podejmuje elektryk na podstawie dokumentacji producenta i mocy przyłączeniowej budynku.
Czy do pompy ciepła potrzebna jest siła, czyli kiedy wystarczy 230 V
W języku potocznym „siła” oznacza instalację trójfazową 400 V. Nie każda pompa ciepła jej wymaga. Na rynku są urządzenia jednofazowe, zasilane napięciem 230 V, które dobrze sprawdzają się w mniejszych, energooszczędnych domach.
Najczęściej na jednej fazie pracują pompy o mniejszej mocy grzewczej, przykładowo około 4-6 kW. Nie jest to jednak sztywna granica. Niektórzy producenci oferują także większe modele jednofazowe, dlatego sama moc podawana w nazwie pompy nie wystarcza do oceny wymagań elektrycznych.
Trzeba też odróżnić moc grzewczą od poboru prądu. Pompa o mocy grzewczej 8 kW nie musi pobierać 8 kW energii elektrycznej. Jej sprężarka może zużywać przykładowo 2-3 kW, ale chwilowy pobór wzrośnie, gdy uruchomi się grzałka wspomagająca, podgrzewanie zasobnika albo funkcja odmrażania.
Z mojego punktu widzenia najczęstszy błąd polega na patrzeniu wyłącznie na moc cieplną urządzenia. Przed zakupem sprawdzam przede wszystkim maksymalny prąd, sposób zasilania i wymagane zabezpieczenie podane w dokumentacji technicznej.
230 V czy 400 V - najważniejsze różnice w praktyce
Zasilanie jednofazowe jest prostsze, jeśli dom ma już odpowiednią instalację i niewielką moc przyłączeniową. Przy większym obciążeniu może jednak mocno obciążać jedną fazę, szczególnie gdy w tym samym czasie działa płyta indukcyjna, piekarnik, bojler, suszarka lub ładowarka samochodu.
Zasilanie trójfazowe rozkłada obciążenie na trzy fazy, dzięki czemu łatwiej zasilić większą pompę i dodatkowe urządzenia. Nie oznacza to, że pompa trójfazowa zawsze zużywa mniej energii. O jej kosztach pracy decydują głównie dobór mocy, temperatura zasilania, izolacja budynku i sprawność całego systemu.
| Cecha | Zasilanie 230 V | Zasilanie 400 V |
|---|---|---|
| Typ instalacji | Jednofazowa | Trójfazowa |
| Typowe zastosowanie | Mniejsze pompy i małe domy | Większe pompy, grzałki i większe budynki |
| Obciążenie instalacji | Skupione na jednej fazie | Rozłożone między trzy fazy |
| Główne ryzyko | Przeciążenie jednej fazy | Problemy przy zaniku lub złej kolejności faz |
| Najważniejszy warunek | Odpowiedni obwód i zabezpieczenie | Poprawne podłączenie wszystkich faz |
W praktyce zasilanie 400 V wybiera się często przy pompach o mocy około 8-10 kW i większej, ale nie należy traktować tego jako uniwersalnej reguły. Konkretna instrukcja może dopuszczać 230 V albo wymagać 400 V już dla mniejszego urządzenia.
Kiedy instalacja trójfazowa staje się rozsądnym wyborem
Duża pompa lub wysokie zapotrzebowanie na ciepło
Jeśli budynek jest słabo ocieplony, ma dużą powierzchnię albo korzysta z wysokotemperaturowych grzejników, pompa może mieć większą moc i częściej uruchamiać dogrzewanie elektryczne. W takim przypadku zapas mocy elektrycznej jest ważniejszy niż samo pytanie o napięcie znamionowe.
Grzałka elektryczna
Wiele pomp ma grzałkę awaryjną o mocy kilku kilowatów. Może ona wspierać ogrzewanie podczas silnych mrozów lub podgrzewać wodę użytkową. Sama sprężarka może działać na 230 V, ale dodatkowa grzałka może wymagać osobnego obwodu albo zasilania trójfazowego.
Przeczytaj również: Sterowanie podłogówką i grzejnikami - Dlaczego jeden obieg to błąd?
Inne urządzenia dużej mocy
Przy wyborze warto uwzględnić cały dom, a nie tylko pompę. Płyta indukcyjna, fotowoltaiczny magazyn energii, klimatyzacja, warsztat i ładowarka auta mogą razem stworzyć większe obciążenie niż sama pompa ciepła.
NFOŚiGW zwraca uwagę, że przygotowanie przyłącza trójfazowego lub zwiększenie mocy przyłączeniowej może być odrębną procedurą u operatora sieci. Dlatego sprawdzenie instalacji powinno nastąpić przed zamówieniem urządzenia, a nie dopiero w dniu montażu.
Co trzeba sprawdzić przed podłączeniem pompy
Najpierw należy odczytać z karty katalogowej lub instrukcji, czy urządzenie wymaga 1~/230 V czy 3~/400 V. W dokumentacji znajdziemy też maksymalny prąd, zalecane zabezpieczenie, minimalny przekrój przewodu i informacje o wymaganym wyłączniku różnicowoprądowym.
Pompa ciepła powinna mieć wydzielony obwód elektryczny. Nie powinno się zasilać jej z przypadkowego gniazda, przedłużacza ani wspólnego obwodu z urządzeniami o dużej mocy. Przewód dobiera się do prądu, długości trasy, sposobu ułożenia i dopuszczalnego spadku napięcia.
- sprawdź rodzaj zasilania wymagany przez producenta,
- zweryfikuj moc przyłączeniową i wartość zabezpieczenia głównego,
- zaplanuj osobny obwód dla pompy oraz ewentualnie dla grzałki,
- dobierz przewód według dokumentacji, a nie na podstawie internetowej tabeli,
- zapewnij uziemienie, ochronę przeciwporażeniową i dostępny wyłącznik serwisowy,
- zleć pomiary oraz podłączenie osobie z odpowiednimi uprawnieniami.
Przykładowo instrukcje różnych urządzeń mogą wskazywać przewody 3 × 2,5 mm² dla obwodu jednofazowego albo 5 × 2,5 mm², 5 × 4 mm² lub większe dla trójfazowego. To tylko przykłady spotykanych wartości. Ostateczny przekrój zależy od konkretnego modelu i warunków montażu.
Najczęstsze błędy przy planowaniu zasilania
Najpoważniejszym błędem jest kupno pompy na podstawie ceny i mocy grzewczej bez sprawdzenia wymagań elektrycznych. Później okazuje się, że dom nie ma odpowiedniej mocy przyłączeniowej albo konieczna jest modernizacja rozdzielnicy.
Nie należy też zakładać, że pompa jednofazowa automatycznie rozwiązuje wszystkie problemy. Jeśli w domu działa wiele mocnych odbiorników, obciążenie jednej fazy może powodować wybijanie zabezpieczeń, spadki napięcia i wyłączanie urządzenia.

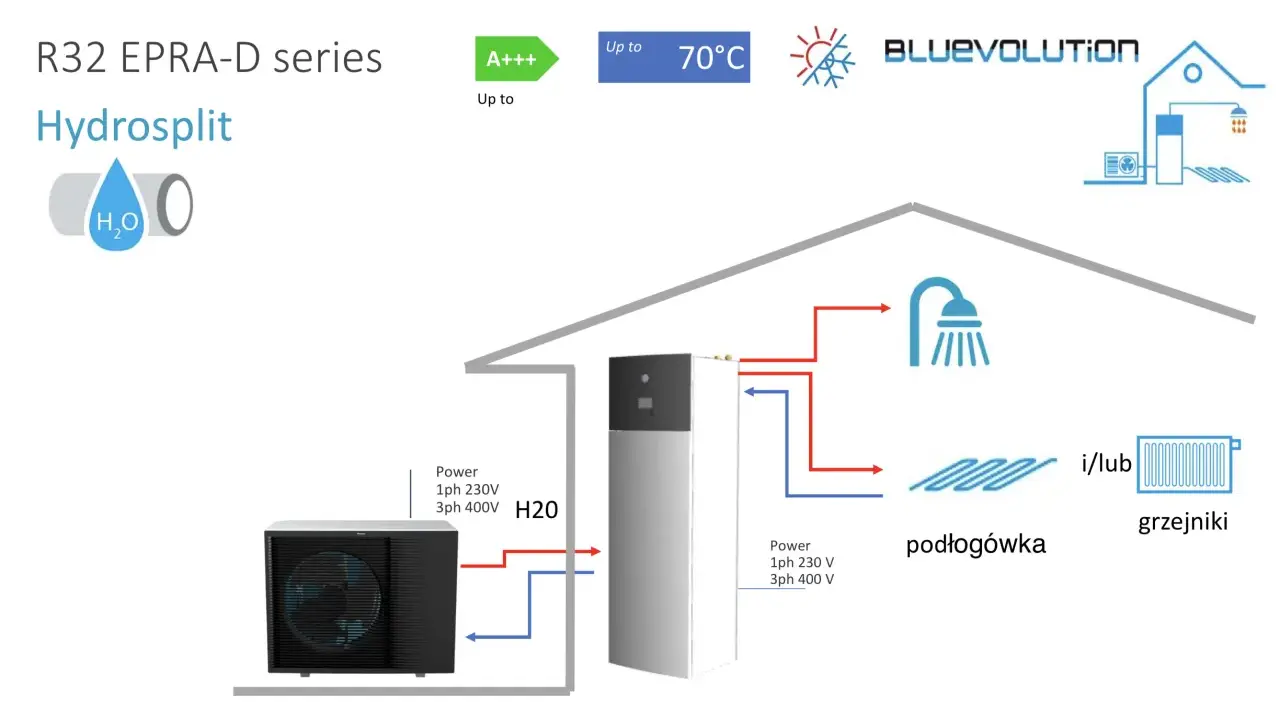

Drugie nieporozumienie dotyczy pomp monoblokowych i split. Podział na te dwa typy opisuje sposób budowy układu chłodniczego, a nie liczbę faz. Zarówno monoblok, jak i split może występować w wersji 230 V albo 400 V.
Nie warto również przewymiarowywać pompy tylko po to, aby mieć większy zapas. Większa jednostka może wymagać mocniejszego przyłącza, częściej taktować i pracować mniej stabilnie. Dobór cieplny budynku powinien poprzedzać decyzję o instalacji elektrycznej.
Jak podjąć dobrą decyzję bez kosztownych przeróbek
Najbezpieczniejsza kolejność jest prosta. Najpierw wykonuje się obliczenie zapotrzebowania budynku na ciepło, potem wybiera konkretny model pompy, a dopiero na końcu projektuje obwód elektryczny zgodnie z jego dokumentacją.
Jeśli budynek ma już trzy fazy, zwykle łatwiej zaplanować większą pompę i przyszłe odbiorniki. Jeśli jest tylko 230 V, nie oznacza to automatycznie rezygnacji z pompy ciepła. Możliwe, że wystarczy model jednofazowy, ograniczenie mocy grzałki albo zwiększenie mocy przyłączeniowej.
Przy instalacji z fotowoltaiką także potrzebna jest realna ocena obciążenia. Panele obniżają zakup energii z sieci, ale nie zwiększają automatycznie mocy przyłączeniowej i zimą produkują mniej prądu, właśnie wtedy, gdy pompa pracuje najintensywniej.
Moja praktyczna rekomendacja jest taka, by przed podpisaniem umowy poprosić instalatora o jedną kartę z trzema informacjami: wymaganym napięciem, maksymalnym prądem oraz pełnym wykazem zabezpieczeń. Jeżeli te dane nie są jasne, lepiej wstrzymać zakup i skonsultować je z elektrykiem.
Siła nie jest obowiązkowa dla każdej pompy ciepła. Dla małego, dobrze ocieplonego domu może wystarczyć 230 V, natomiast większa pompa, mocna grzałka i liczne odbiorniki przemawiają za 400 V. O poprawnym wyborze decyduje nie obiegowa zasada, lecz dokumentacja urządzenia i stan całej instalacji.
