Przy projektowaniu ogrzewania podłogowego łatwo skupić się na liczbie metrów rury i pominąć hydraulikę całego układu. Pytanie, ile metrów podłogówki na jednej pompie, nie ma jednej uniwersalnej odpowiedzi, ale w typowym domu jednorodzinnym jedna pompa obiegowa może bez problemu obsłużyć około 500-1000 metrów rury, jeśli pętle, przepływy i rozdzielacz zostały prawidłowo dobrane.
Najważniejsza jest długość pętli i wymagany przepływ
- 70-100 metrów to typowa długość pojedynczej pętli z rury 16 × 2 mm.
- Jedna pompa często obsługuje 6-12 pętli, czyli mniej więcej 500-1200 metrów rury.
- Pompy nie dobiera się przez proste sumowanie wszystkich metrów, lecz według najdłuższej pętli i całkowitego przepływu.
- W domu ogrzewanym wyłącznie podłogówką pompa wbudowana w pompę ciepła często jest wystarczająca.
- Dodatkowa pompa może być potrzebna przy układzie mieszanym, dużych oporach lub kilku niezależnych obiegach.
Jedna pompa może obsłużyć więcej rur, niż sugeruje intuicja

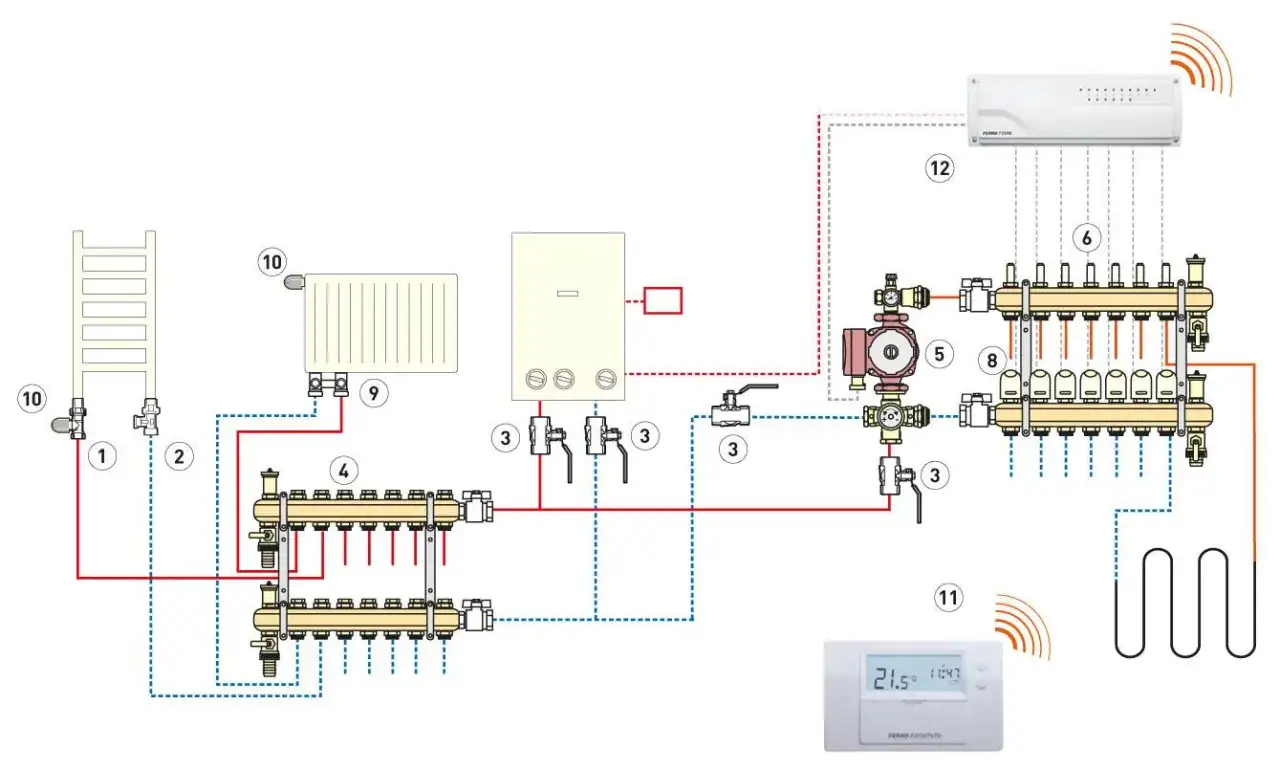

W ogrzewaniu podłogowym rury są połączone równolegle przez rozdzielacz. Oznacza to, że pompa nie musi tłoczyć wody kolejno przez wszystkie obwody, jak gdyby tworzyły jeden bardzo długi przewód. Każda pętla ma własny przepływ, a pompa pokonuje przede wszystkim opór najdłuższego i najbardziej niekorzystnego obiegu.
To właśnie dlatego nie można powiedzieć, że 10 pętli po 90 metrów wymaga pompy przeznaczonej do jednego obiegu o długości 900 metrów. Całkowita długość rury ma znaczenie dla sumarycznego przepływu i mocy instalacji, ale o wymaganej wysokości podnoszenia decyduje głównie opór najdłuższej pętli, przewodów do rozdzielacza oraz armatury.
W praktyce jedna pompa obiegowa w pompie ciepła często zasila cały dom o powierzchni 100-180 m². Przy poprawnym projekcie może to oznaczać około 700-1200 metrów rury, podzielonych na kilka lub kilkanaście krótszych obwodów.
Ile metrów rury przypada na jedną pętlę
Dla najpopularniejszej rury PEX lub PE-RT o wymiarze 16 × 2 mm bezpieczny zakres wynosi zwykle 70-100 metrów na pętlę. W instalacji z pompą ciepła rozsądnie jest celować raczej w środek tego przedziału, ponieważ niskotemperaturowe ogrzewanie potrzebuje stabilnego przepływu i możliwie równomiernego rozkładu temperatury.
Długość 100-120 metrów bywa technicznie możliwa, ale nie zawsze jest dobrym wyborem. Im dłuższy obieg, tym większy spadek ciśnienia, trudniejsze równoważenie i większe ryzyko, że końcowy fragment pętli będzie wyraźnie chłodniejszy. W mojej ocenie lepiej rozdzielić długi obwód na dwie krótsze pętle, niż później ratować instalację wyższą nastawą pompy.
Przeczytaj również: Rachunki za prąd - Rozszyfruj i obniż swoje opłaty
Rozstaw rur zmienia zapotrzebowanie na metry
Nie każda powierzchnia wymaga takiej samej ilości rury. Przy rozstawie 10 cm potrzeba około 10 metrów rury na 1 m². Przy rozstawie 15 cm będzie to około 6,7 metra, a przy 20 cm około 5 metrów. Do tych wartości trzeba dodać przewody prowadzące od rozdzielacza do ogrzewanego pomieszczenia.
| Rozstaw rur | Orientacyjna ilość rury na 1 m² | Powierzchnia z pętli 80 m |
|---|---|---|
| 10 cm | około 10 m | około 7-8 m² |
| 15 cm | około 6,7 m | około 11-12 m² |
| 20 cm | około 5 m | około 15-16 m² |
W strefach przy dużych przeszkleniach, drzwiach tarasowych i ścianach zewnętrznych stosuje się czasem mniejszy rozstaw, na przykład 10 lub 12,5 cm. W centralnej części dobrze ocieplonego salonu wystarczy często 15 cm. To projektowe różnicowanie rozstawu ma większy wpływ na komfort niż samo zwiększanie mocy pompy.
Jak oszacować łączną długość podłogówki
Najprostszy szacunek polega na pomnożeniu ogrzewanej powierzchni przez ilość rury przypadającą na metr kwadratowy. Następnie należy doliczyć odcinki między rozdzielaczem a pomieszczeniami oraz podzielić wynik na pętle o rozsądnej długości.
Przykładowo dom z 100 m² aktywnej powierzchni i rozstawem 15 cm potrzebuje około 670 metrów rury w samej podłodze. Po doliczeniu dojść do rozdzielacza otrzymamy zwykle 700-750 metrów, czyli najczęściej 8-9 pętli. Jedna sprawna pompa obiegowa może obsłużyć taki układ, jeśli producent pompy ciepła przewidział odpowiedni przepływ.
| Ogrzewana powierzchnia | Przykładowy rozstaw | Liczba pętli | Łączna długość rury |
|---|---|---|---|
| 50 m² | 15 cm | 4-5 | około 330-430 m |
| 100 m² | 15 cm | 8-9 | około 700-800 m |
| 140 m² | 15 cm | 10-12 | około 950-1150 m |
| 180 m² | 15-20 cm | 12-15 | około 1100-1400 m |
To są wartości orientacyjne, a nie gotowy projekt. Jeśli część podłogi zajmują szafy, zabudowa kuchenna, wanna lub stałe elementy wyposażenia, rury nie układa się pod nimi. Z kolei łazienki i strefy brzegowe mogą wymagać gęstszego rozstawu, więc dwa domy o tej samej powierzchni mogą mieć zupełnie różną długość instalacji.
Od czego naprawdę zależy dobór pompy
Pompa obiegowa musi zapewnić odpowiedni przepływ i wysokość podnoszenia. Przepływ mówi, ile wody trzeba przetłoczyć w jednostce czasu, a wysokość podnoszenia opisuje zdolność pompy do pokonania oporów instalacji. Nie chodzi więc o wysokość budynku, lecz o opory rur, zaworów, filtrów i rozdzielacza.
W przybliżeniu wymagany przepływ można oszacować ze wzoru Q = 0,86 × P / ΔT, gdzie P oznacza moc cieplną w kilowatach, a ΔT różnicę temperatury zasilania i powrotu. Dla instalacji o mocy 8 kW i różnicy temperatur 5°C wychodzi około 1,38 m³/h, czyli 1380 litrów na godzinę. Ostateczny dobór powinien jednak uwzględniać charakterystykę konkretnej pompy, a nie tylko wynik wzoru.
Pompa pracująca na zbyt niskim biegu może powodować niedogrzanie części pomieszczeń, nierówne przepływy i problemy z odpowietrzeniem. Zbyt mocna nastawa również nie jest dobrym rozwiązaniem, bo zwiększa zużycie energii, może powodować szum na rotametrach i utrudniać regulację. Najlepszy efekt daje równoważenie hydrauliczne, czyli ustawienie przepływu dla każdej pętli zgodnie z projektem.

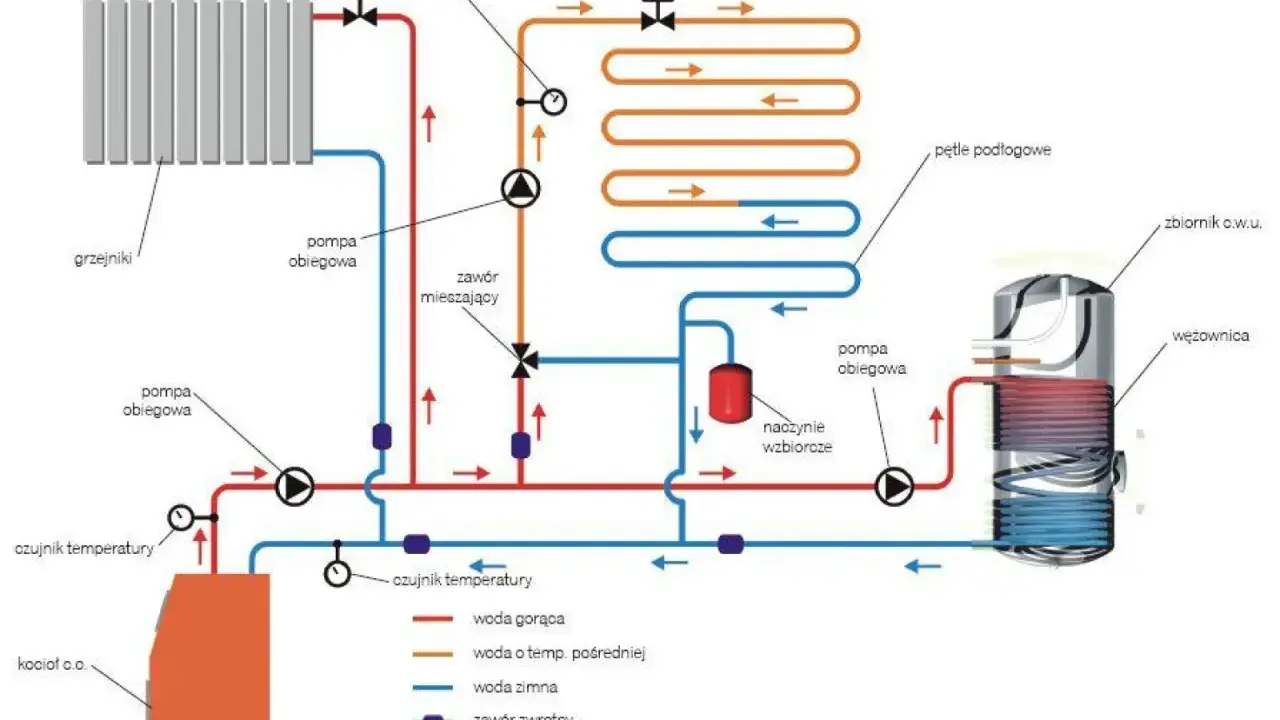

Kiedy jedna pompa wystarczy, a kiedy potrzebna jest kolejna
W nowym domu z pompą ciepła i ogrzewaniem podłogowym na wszystkich kondygnacjach jedna pompa wbudowana w jednostkę hydrauliczną często wystarcza. Dotyczy to zwłaszcza instalacji pracującej bez mieszacza, z niską temperaturą zasilania i rozdzielaczami dobranymi do przepływu.
Dodatkowa pompa może być uzasadniona w kilku sytuacjach:
- instalacja łączy podłogówkę z grzejnikami wymagającymi innych temperatur,
- budynek ma kilka niezależnych stref hydraulicznych,
- rozdzielacz znajduje się daleko od źródła ciepła,
- pętle są bardzo długie lub mają zbyt małą średnicę,
- występuje bufor, sprzęgło hydrauliczne albo kilka źródeł ciepła,
- projektant wyliczył większy przepływ lub opory niż może pokonać pompa w pompie ciepła.
Nie montowałbym dodatkowej pompy tylko dlatego, że instalacja ma dużo metrów rury. W układzie wyłącznie podłogowym może ona zaburzyć przepływy i pogorszyć współpracę z pompą ciepła. Najpierw trzeba sprawdzić, czy problemem rzeczywiście jest wydajność pompy, a nie zapowietrzenie, zamknięte siłowniki, zabrudzenie filtra albo źle ustawione rotametry.
Jak sprawdzić, czy obecny układ działa prawidłowo
Pierwszym miejscem kontroli jest rozdzielacz. Przy pracującej instalacji przepływomierze powinny pokazywać przepływ na wszystkich otwartych pętlach. Konkretna wartość zależy od mocy pomieszczenia, długości obwodu i temperatury pracy, ale w wielu domowych instalacjach spotyka się około 1-2,5 l/min na pętlę.
Jeżeli jedna pętla ma zerowy przepływ, a pozostałe działają, nie oznacza to od razu uszkodzonej pompy. Przyczyną może być powietrze w obwodzie, zablokowany trzpień zaworu lub zbyt mocno przykręcony przepływomierz. Instalację należy odpowietrzać i napełniać przez pojedyncze pętle, zamiast przepuszczać wodę przez cały rozdzielacz naraz.
Drugim krokiem jest sprawdzenie różnicy temperatur między zasilaniem a powrotem. Bardzo wysoka różnica może wskazywać na zbyt mały przepływ, a niemal identyczne temperatury na wszystkich pętlach mogą oznaczać, że instalacja przekazuje zbyt mało ciepła. Pomiar warto wykonać po ustabilizowaniu pracy systemu, a nie kilka minut po uruchomieniu.
Jeśli pompa pracuje na maksymalnej mocy, a najdalsze pomieszczenia nadal są chłodne, potrzebne są obliczenia instalatora. Samo zwiększenie nastawy często tylko maskuje błąd wykonawczy. Szczególnie podejrzane są pętle przekraczające 100-120 metrów, duże różnice długości między obwodami i rozdzielacz umieszczony na skraju kondygnacji.
Najbezpieczniejszy sposób planowania instalacji
Przyjmuję prostą zasadę: najpierw obliczam zapotrzebowanie cieplne pomieszczeń, później dobieram rozstaw rur, długości pętli i przepływy, a dopiero na końcu pompę. Odwrócenie tej kolejności prowadzi do popularnego błędu, czyli kupowania „mocniejszej” pompy, która ma skompensować źle rozplanowane obwody.
Dla typowej rury 16 × 2 mm rozsądny punkt wyjścia to 80-100 metrów na pętlę, rozdzielacz umieszczony możliwie centralnie oraz osobna regulacja każdego obwodu. W domu o powierzchni 120-150 m² zwykle otrzymujemy 9-12 pętli i około 850-1200 metrów rury. Jedna pompa może taki układ obsłużyć, ale tylko wtedy, gdy jej charakterystyka pokrywa wymagany przepływ przy oporze najdłuższego obiegu.
Najważniejszy wniosek jest więc prosty. Nie istnieje sztywna granica typu 500, 800 czy 1000 metrów przypisana do każdej pompy. O powodzeniu decyduje projekt hydrauliczny, długość najdłuższej pętli, suma przepływów i właściwe wyregulowanie rozdzielacza, a nie sama liczba metrów zapisanych na fakturze za rurę.
