Kiedy ktoś pyta, co to jest impedancja, najkrótsza odpowiedź brzmi: to miara oporu, jaki obwód stawia prądowi zmiennemu. To pojęcie pojawia się wszędzie tam, gdzie liczą się przewody, cewki, kondensatory, falowniki i zabezpieczenia, czyli również w instalacjach domowych, pompach ciepła czy fotowoltaice. W tym tekście wyjaśniam, czym jest impedancja, czym różni się od rezystancji, jak ją odczytywać i kiedy naprawdę zaczyna mieć znaczenie.
Najkrócej mówiąc, impedancja łączy opór, częstotliwość i fazę
- W prądzie stałym impedancja zwykle sprowadza się do rezystancji.
- W prądzie zmiennym zależy od częstotliwości i od tego, czy w obwodzie pracuje cewka, kondensator lub oba elementy naraz.
- Podaje się ją w omach, ale pełny opis obejmuje też przesunięcie fazowe między napięciem a prądem.
- Zbyt duża impedancja może oznaczać spadki napięcia, słabszą pracę urządzeń i problemy z zabezpieczeniami.
- Do rzetelnej oceny obwodu nie wystarczy zwykły multimetr, bo często potrzebny jest pomiar przy konkretnej częstotliwości.
Czym jest impedancja i dlaczego nie kończy się na samym oporze
Jeśli mam podać definicję bez zbędnych ozdobników, to impedancja jest miarą tego, jak bardzo obwód utrudnia przepływ prądu zmiennego. W najprostszym zapisie oznacza się ją symbolem Z, a jednostką są omy. W praktyce to jednak coś szerszego niż zwykły opór, bo oprócz strat energii uwzględnia też wpływ elementów, które magazynują energię w polu magnetycznym lub elektrycznym.
Dlatego w obwodach AC nie patrzę wyłącznie na to, ile prądu popłynie, ale też na to, jak bardzo napięcie i prąd przesuną się względem siebie w czasie. W sieci domowej 230 V / 50 Hz ten szczegół ma znaczenie choćby przy silnikach, zasilaczach, sterownikach i układach zabezpieczeń. To właśnie w tym miejscu zaczyna się różnica między prostą rezystancją a pełnym opisem obwodu.
Najkrócej: rezystancja mówi o oporze czynnym, a impedancja opisuje cały „opór” widziany przez prąd zmienny. Żeby to dobrze zobaczyć, trzeba zestawić oba pojęcia obok siebie.
Impedancja a rezystancja to nie to samo
To jedno z najczęstszych źródeł nieporozumień. Rezystancja jest tylko częścią impedancji, a w obwodach prądu zmiennego sama liczba w omach nie mówi jeszcze wszystkiego. Dla prostego grzejnika elektrycznego różnica bywa mało widoczna, ale dla cewki, kondensatora, falownika albo filtra robi się już istotna.
| Cecha | Rezystancja | Impedancja |
|---|---|---|
| Zakres opisu | Opór czynny elementu | Cały opór obwodu w prądzie zmiennym |
| Zależność od częstotliwości | W prostym modelu niewielka | Często wyraźna |
| Uwzględnienie fazy | Nie | Tak |
| Typowe elementy | Rezystor, przewód, grzałka | Rezystor, cewka, kondensator, złożony układ |
| Co daje w praktyce | Straty energii i grzanie | Straty, przesunięcie fazy i zachowanie układu zależne od częstotliwości |
W obwodzie stałoprądowym, po ustaleniu warunków pracy, impedancja i rezystancja są w praktyce takie same. W obwodzie zmiennoprądowym już nie, bo dochodzi reakcja elementów na zmianę częstotliwości. Gdy to rozdzielimy, dalsze obliczenia robią się dużo bardziej logiczne.
Z czego składa się impedancja w obwodzie
Ja najchętniej rozbijam impedancję na trzy elementy: opór czynny, składową indukcyjną i składową pojemnościową. Taki podział od razu pokazuje, dlaczego ten sam układ może zachowywać się inaczej przy różnych częstotliwościach.
Rezystancja
To część rzeczywista impedancji. Odpowiada za zamianę energii elektrycznej w ciepło, czyli za to, co odczuwamy jako straty. W praktyce rezystancja rośnie tam, gdzie mamy długie przewody, słabe połączenia albo elementy o dużym oporze własnym.Reaktancja indukcyjna
Pojawia się w cewkach, transformatorach i wszystkich układach, w których istotne jest pole magnetyczne. Jej wartość rośnie wraz z częstotliwością, dlatego cewka „stawia” większy opór prądowi szybkozmiennemu niż prądowi wolnozmiennemu. To ważne w zasilaczach, filtrach i układach sterowania.
Przeczytaj również: Gdzie zamontować czujnik czadu - Poznaj wysokość i uniknij błędów
Reaktancja pojemnościowa
To przeciwna strona tego samego zjawiska, tylko związana z kondensatorem. Im wyższa częstotliwość, tym mniejsza jej wartość, więc kondensator łatwiej przepuszcza sygnały szybkozmienne. W instalacjach i elektronice wykorzystuje się to do filtracji, wygładzania i kompensacji.
| Składowa | Wzór | Jak się zachowuje |
|---|---|---|
| Rezystancja | R | Nie zależy bezpośrednio od częstotliwości w prostym modelu |
| Reaktancja indukcyjna | 2πfL | Rośnie wraz z częstotliwością |
| Reaktancja pojemnościowa | 1 / (2πfC) | Maleje wraz z częstotliwością |

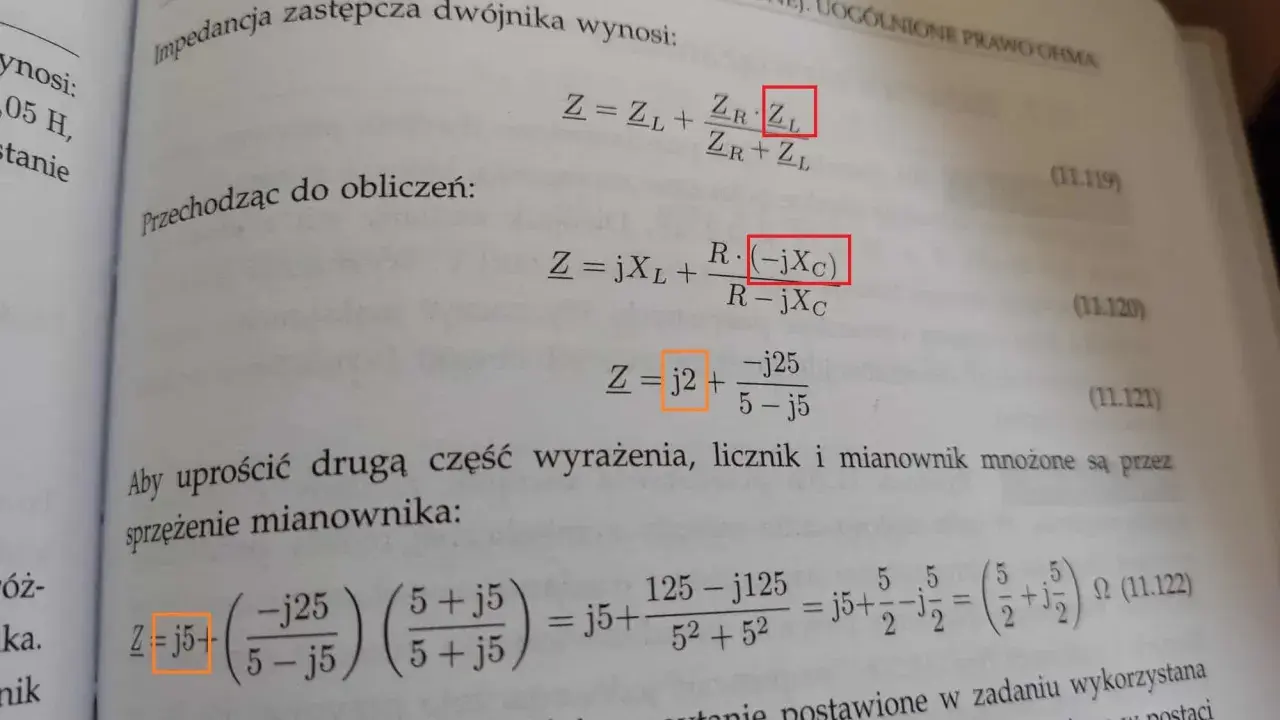

W zapisie matematycznym często spotkasz Z = R + jX, gdzie X oznacza część reaktywną, a j to jednostka urojona. To nie jest sztuka dla sztuki. Taki zapis pozwala policzyć nie tylko samą wartość, ale też przesunięcie fazowe, czyli to, czy prąd wyprzedza napięcie, czy odwrotnie. Odwrotnością impedancji jest admitancja, przydatna przy bardziej zaawansowanej analizie obwodów.
Właśnie dlatego przy układach z cewkami i kondensatorami nie da się mówić wyłącznie o „oporze” w potocznym sensie. Następny krok to odpowiedź na pytanie, jak tę wielkość sensownie zmierzyć.
Jak się ją liczy i mierzy w praktyce
W najprostszym ujęciu korzysta się z zależności Z = U / I, ale tylko wtedy, gdy wiadomo, dla jakiej częstotliwości wykonuje się pomiar. W prądzie zmiennym zwykle operuje się na wartościach skutecznych napięcia i prądu, a przy bardziej złożonych układach dochodzi jeszcze faza. Ja traktuję taki pomiar jako opis warunków pracy, a nie jedną sztywną liczbę „na zawsze”.
- Najpierw sprawdzam, czy analizuję prąd stały, czy zmienny.
- Następnie ustalam częstotliwość, bo wynik przy 50 Hz może być inny niż przy sygnale testowym o innej wartości.
- Dalej mierzę napięcie i prąd albo korzystam z miernika LCR, gdy badam elementy bierne.
- Na końcu porównuję wynik z dokumentacją urządzenia, a nie z przypadkową wartością z innego układu.
Zwykły multimetr pokaże rezystancję, ale nie opowie całej historii o impedancji. Do cewek, kondensatorów, filtrów, kabli czy zasilaczy lepiej sprawdza się miernik LCR albo analizator impedancji, ponieważ tam liczy się częstotliwość testu, a często także kąt fazowy. To ważne rozróżnienie, bo wielu błędów nie robi się przy samym obwodzie, tylko przy jego pomiarze.
Kiedy już wiadomo, jak patrzeć na wynik, łatwiej zrozumieć, gdzie impedancja faktycznie wpływa na codzienną pracę instalacji.
Gdzie ma znaczenie w domowej instalacji, ogrzewaniu i fotowoltaice
W systemach związanych z energią w budynku impedancja nie jest akademickim dodatkiem. Ma wpływ na spadki napięcia, pracę zabezpieczeń, zachowanie falowników i stabilność zasilania urządzeń. Właśnie dlatego projekt instalacji powinien uwzględniać nie tylko moc, ale też parametry przewodów i połączeń.
| Obszar | Co jest ważne | Co może pójść źle |
|---|---|---|
| Pompa ciepła | Tor zasilania, rozruch, jakość połączeń | Spadki napięcia, niestabilny start, niepotrzebne wyłączenia |
| Fotowoltaika | Przewody DC i AC, falownik, filtracja zakłóceń | Większe straty, wrażliwość na jakość połączeń i problemy z pracą układu |
| Długie obwody w domu | Przekrój przewodu, długość trasy, połączenia | Większy spadek napięcia, nagrzewanie i gorsza praca odbiorników |
| Automatyka i sterowanie | Sygnały pomiarowe i transmisja | Zakłócenia, przekłamania odczytów, odbicia sygnału |
Szczególnie istotna jest impedancja pętli zwarcia. Jeśli jest zbyt wysoka, prąd zwarciowy może być za mały, by zabezpieczenie zadziałało wystarczająco szybko. W praktyce to już nie jest teoria, tylko kwestia bezpieczeństwa, dlatego ten parametr sprawdza się przy odbiorze i okresowych kontrolach instalacji.
Gdy znamy już praktyczny kontekst, pozostaje jeszcze jedna rzecz, która psuje interpretację wyników częściej, niż się wydaje.
Najczęstsze błędy przy interpretacji impedancji
W pracy z instalacjami elektrycznymi widzę kilka powtarzających się pomyłek. Większość z nich bierze się nie z braku wiedzy, tylko z nadmiernego uproszczenia pojęcia.
- Mylenie impedancji z rezystancją, jakby były tym samym bez względu na rodzaj prądu.
- Ignorowanie częstotliwości pomiaru, mimo że to ona często zmienia wynik.
- Wyciąganie wniosków z jednego pomiaru bez sprawdzenia warunków pracy obwodu.
- Pomijanie fazy, czyli tego, że napięcie i prąd mogą nie być ze sobą zsynchronizowane.
- Zakładanie, że większa impedancja zawsze jest zła, choć w układach sygnałowych chodzi czasem o dopasowanie impedancyjne.
Warto też pamiętać, że to samo pojęcie pracuje inaczej w różnych branżach. W energetyce i instalacjach budynkowych zwykle dąży się do niskich strat i pewnego zadziałania zabezpieczeń, ale w torach komunikacyjnych czy audio dopasowanie bywa ważniejsze niż samo „obniżanie” wartości. Bez tego kontekstu łatwo przeinterpretować poprawny wynik jako problem.
To prowadzi do najpraktyczniejszej zasady, którą stosuję przy ocenie układów elektrycznych.
Co warto zapamiętać, zanim ocenisz tor zasilania lub urządzenie
Jeśli mam zostawić jedną prostą wskazówkę, to tę: najpierw sprawdzam rodzaj prądu, częstotliwość i charakter obciążenia, a dopiero później samą wartość liczbową. Bez tego nawet poprawny pomiar może prowadzić do błędnej diagnozy.
W dobrze zaprojektowanym systemie elektrycznym impedancja nie jest abstrakcyjnym wzorem, tylko parametrem, który wpływa na bezpieczeństwo, sprawność i przewidywalność pracy instalacji. Gdy rozumiesz jej rolę, łatwiej ocenić, czy problem leży w urządzeniu, przewodach, połączeniach czy w samym sposobie zasilania.
