W instalacjach elektrycznych ten temat wraca zawsze wtedy, gdy rachunek rośnie mimo podobnego zużycia kWh, a sprzęt pracuje bez widocznych zmian. Wyjaśniam poniżej, czym jest energia bierna, kiedy staje się realnym kosztem, jak rozpoznać ją na fakturze i które rozwiązania faktycznie pomagają w budynkach, firmach oraz instalacjach z fotowoltaiką. To nie jest parametr do ignorowania, bo potrafi podnieść koszty szybciej, niż wiele osób zakłada.
Najważniejsze rzeczy o mocy biernej i rachunkach za prąd
- Moc czynna wykonuje pracę, a bierna podtrzymuje pole elektromagnetyczne w urządzeniach z silnikami, falownikami i zasilaczami.
- Dopłaty pojawiają się wtedy, gdy współczynnik tgφ wykracza poza poziom umowny, zwykle 0,4, albo gdy instalacja oddaje zbyt dużo mocy pojemnościowej.
- W standardowych gospodarstwach domowych osobna opłata zazwyczaj nie występuje, ale firmy, hale, obiekty usługowe i część instalacji po modernizacji już tak.
- Na fakturze warto szukać pozycji związanych z ponadumownym poborem, rejestrów kvarh albo Mvarh oraz informacji o tgφ.
- Najczęściej pomagają: bateria kondensatorów, dławik kompensacyjny, automatyczna kompensacja albo aktywny kompensator, ale dobór zależy od profilu obciążenia.
- Fotowoltaika, pompy ciepła, LED-y, UPS-y i ładowarki zmieniają charakter pracy instalacji, więc po modernizacji warto zrobić ponowny pomiar.
Jak działa ten element układu elektrycznego
Najprościej mówiąc, moc czynna robi realną pracę, a moc bierna jest potrzebna po to, żeby urządzenie mogło w ogóle działać poprawnie. Silnik wentylatora, pompa obiegowa, sprężarka czy transformator nie ruszą bez pola elektromagnetycznego, a właśnie jego podtrzymanie wymaga tej drugiej składowej. W praktyce oznacza to, że prąd płynie, przewody i transformatory są obciążone, ale nie cała ta energia przekłada się na użyteczną pracę.
| Rodzaj mocy | Co robi | Dlaczego to ważne |
|---|---|---|
| Moc czynna | Wykonuje pracę, na przykład grzeje, napędza lub oświetla | To ona trafia na rachunek jako zużyte kWh |
| Moc bierna | Podtrzymuje pole elektromagnetyczne w odbiornikach | Obciąża sieć i może generować dopłaty |
| Moc pozorna | Jest sumą wektorową obu składowych | Pokazuje, jak duże obciążenie widzi instalacja |
W rozliczeniach częściej zobaczysz wskaźnik tgφ niż sam cosφ. To nie jest przypadek. tgφ pokazuje relację między mocą bierną a czynną i pozwala operatorowi ocenić, czy instalacja pracuje jeszcze w dopuszczalnym zakresie. Im wyższy tgφ, tym większa „nadwyżka” obciążająca sieć. I właśnie ten stosunek decyduje, czy temat zostaje tylko parametrem technicznym, czy zamienia się w dopłatę na fakturze.
Kiedy pojawia się dopłata i kto musi na nią uważać
Tu najważniejsza jest praktyka, nie teoria. W Polsce opłata za ponadumowny pobór zwykle nie dotyczy gospodarstw domowych, a przede wszystkim odbiorców firmowych i większych obiektów z rozliczeniem dystrybucyjnym. TAURON Dystrybucja wskazuje wprost, że taki koszt nie obejmuje domów, ale może dotyczyć odbiorców zasilanych z sieci niskiego, średniego, wysokiego i najwyższego napięcia, zależnie od układu i umowy.
W wielu taryfach poziom odniesienia dla tgφ0 wynosi 0,4, chyba że umowa mówi inaczej. Jeśli instalacja przekroczy ten próg, pojawia się rozliczenie nadwyżki. Na poziomie przesyłu PSE stosuje podobne podejście, z tym że dolny limit dla tgφ0 nie może spaść poniżej 0,2. To ważne, bo pokazuje, że operator nie karze za sam fakt korzystania z urządzeń, tylko za zbyt duży udział składowej biernej względem aktywnej pracy instalacji.
| Sytuacja | Co to oznacza | Praktyczny skutek |
|---|---|---|
| tgφ do 0,4 | Praca zwykle mieści się w poziomie umownym | Najczęściej brak dodatkowej opłaty |
| tgφ powyżej 0,4 | Pojawia się nadwyżka mocy biernej | Operator nalicza dopłatę |
| Przekompensowanie | Instalacja oddaje zbyt dużo mocy pojemnościowej | Opłata może pojawić się nawet przy małym poborze energii czynnej |
| Kilka punktów poboru | Obiekt ma więcej niż jedno miejsce dostarczania | Rozliczenie bywa prowadzone osobno dla każdego punktu |
Jeśli chcesz ocenić, czy problem jest realny, a nie tylko zapisany w tabeli taryfowej, przejdź do rachunku i licznika. To tam widać pierwszy sygnał ostrzegawczy, zanim koszt zacznie rosnąć wyraźniej.
Jak rozpoznać problem na fakturze i w danych z licznika
Ja zwykle zaczynam od prostego pytania: czy rośnie zużycie kWh, czy tylko opłata dystrybucyjna? Jeśli aktywne zużycie jest podobne jak wcześniej, a na rachunku pojawia się nowa pozycja związana z ponadumownym poborem, to znak, że instalacja pracuje z niekorzystnym profilem mocy. W licznikach i raportach możesz spotkać oznaczenia kvarh lub Mvarh, a także wartości tgφ dla danego okresu rozliczeniowego.
- Szukaj pozycji opisanych jako ponadumowny pobór mocy biernej, energia bierna indukcyjna albo pojemnościowa.
- Sprawdź, czy opłata dotyczy jednego punktu poboru, czy kilku miejsc dostarczania.
- Porównaj miesiące przed i po uruchomieniu nowych urządzeń, na przykład pompy ciepła, falownika PV albo zestawu UPS.
- Zwróć uwagę na wzrost kosztów przy podobnym zużyciu energii czynnej, bo to często pierwszy sygnał niedokompensowania.
- Jeśli koszt rośnie nocą albo przy małym obciążeniu, podejrzane są źle dobrane kompensatory, transformatory pracujące na jałowo lub urządzenia pojemnościowe.
Warto też pamiętać, że sam licznik nie zawsze podpowie całą historię. Przy instalacjach z wieloma odbiornikami trzeba czasem zrobić kilka dni pomiarów, bo dopiero profil dobowy pokazuje, kiedy parametr wymyka się poza bezpieczny zakres. Gdy liczby to potwierdzą, można dobrać kompensację bez zgadywania.

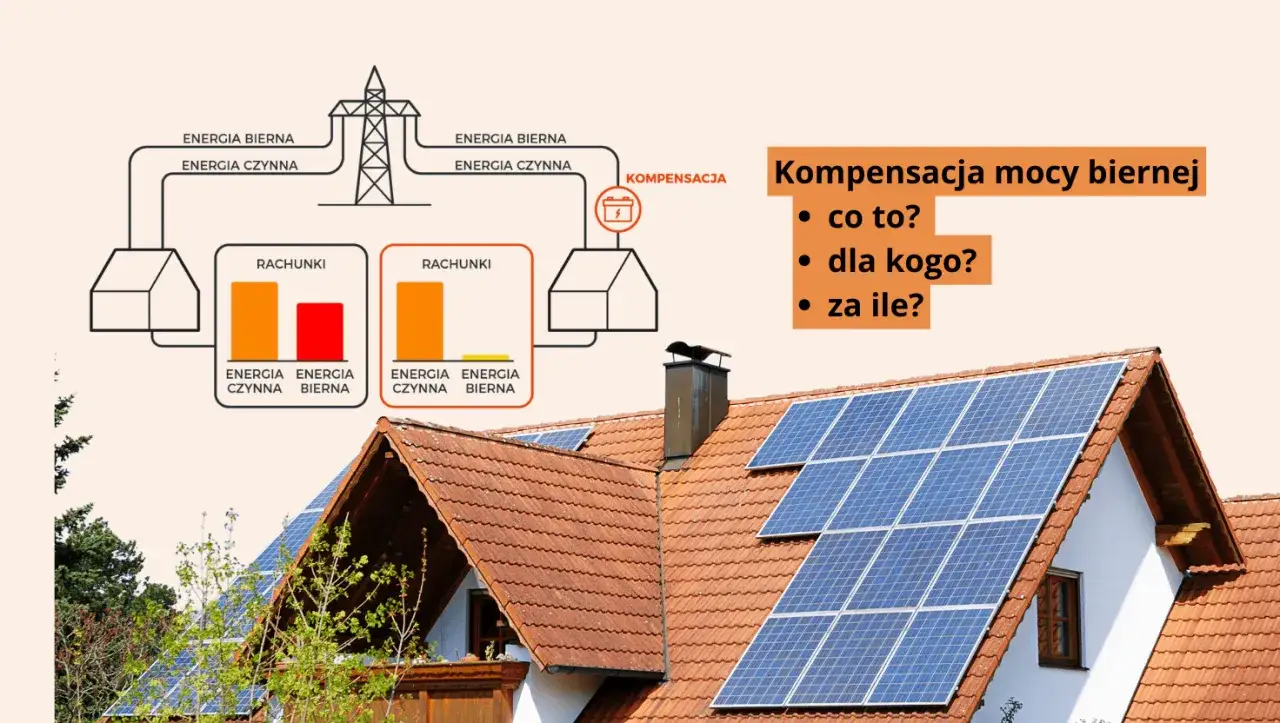

Jak ograniczyć koszt bez przewymiarowania instalacji
Największy błąd, jaki widzę w praktyce, to kupowanie urządzenia „na wszelki wypadek”. To zwykle kończy się albo zbyt słabą kompensacją, albo przekompensowaniem i kolejnym problemem na fakturze. Bezpieczniej jest zacząć od pomiaru obciążenia, sprawdzić udział silników, falowników i zasilaczy, a dopiero potem dobrać urządzenie do charakteru pracy obiektu.
| Rozwiązanie | Najlepiej sprawdza się przy | Plusy | Na co uważać |
|---|---|---|---|
| Bateria kondensatorów | Stabilnych, głównie indukcyjnych odbiornikach | Prosta i relatywnie tania | Przy zmiennym obciążeniu może przekompensować instalację |
| Automatyczna bateria kondensatorów | Obiektach o zmiennym profilu pracy | Reguluje stopnie w zależności od bieżącego poboru | Wymaga poprawnego doboru i okresowej kontroli |
| Dławik kompensacyjny | Układach z nadmiarem mocy pojemnościowej | Pomaga przy falownikach i instalacjach z PV | Musi być dobrany do realnego profilu obciążenia |
| Aktywny kompensator | Instalacjach z elektroniką mocy, harmonicznymi i szybkim zmianami obciążenia | Jest najbardziej elastyczny | Droższy, ale często najbezpieczniejszy w nowoczesnych obiektach |
Przy falownikach, UPS-ach, ładowarkach i nowoczesnym oświetleniu pojawia się jeszcze jeden problem, czyli harmoniczne. To zniekształcenia prądu wywołane przez elektronikę mocy. W takiej instalacji zwykła bateria kondensatorów bez filtracji nie zawsze rozwiązuje sprawę, a czasem wręcz pogarsza warunki pracy. Dlatego w nowoczesnych budynkach coraz częściej opłaca się myśleć nie tylko o kompensacji, ale o całym układzie jakości energii. To prowadzi prosto do instalacji z fotowoltaiką i pompami ciepła, bo tam profil obciążenia zmienia się najszybciej.
Fotowoltaika, pompy ciepła i elektronika mocy zmieniają obraz całej instalacji
TAURON Dystrybucja zwraca uwagę, że falowniki PV mogą podnosić napięcie w sieci, a przy dużym nasłonecznieniu i niekorzystnych warunkach prowadzić nawet do automatycznego wyłączania. To ważne, bo wiele osób patrzy tylko na produkcję kWh, a nie widzi, że sama charakterystyka falownika i ustawienia pracy mogą wpływać na stabilność całego układu. W praktyce temat dotyczy nie tylko prosumentów, ale też budynków po termomodernizacji, w których pojawiły się nowe pompy, sterowniki i napędy.
Najczęstsze źródła zmian w takim obiekcie to:
- pompy ciepła, wentylatory i sprężarki, czyli odbiorniki głównie indukcyjne,
- falowniki fotowoltaiczne, które mogą podnosić napięcie i zmieniać profil bierny,
- zasilacze impulsowe w LED-ach, serwerach, automatyce i UPS-ach,
- ładowarki do aut elektrycznych i urządzenia z dynamiczną regulacją mocy.
Co sprawdzić przed decyzją o modernizacji lub wezwaniem elektryka
- Ustal, czy problem dotyczy jednego punktu poboru, czy całego obiektu.
- Sprawdź, jakie odbiorniki pracują najdłużej, zwłaszcza silniki, pompy, falowniki i zasilacze.
- Porównaj parametry przed i po uruchomieniu PV, pompy ciepła, UPS-a albo nowych linii LED.
- Nie dobieraj kompensacji wyłącznie po mocy zainstalowanej, bo liczy się też profil dobowy i zmienność obciążenia.
- Jeśli masz szybkie zmiany obciążenia, rozważ układ z automatyką lub kompensator aktywny zamiast stałej baterii.
- Po każdej większej modernizacji zrób ponowny pomiar, bo instalacja rzadko zachowuje się tak samo jak przed zmianą.
Najbardziej opłaca się działać metodycznie: najpierw pomiar, potem dobór urządzenia, a na końcu sprawdzenie, czy współczynnik wrócił do bezpiecznego poziomu. W praktyce właśnie tak przestaje być ukrytym kosztem, a zaczyna być po prostu kontrolowanym parametrem instalacji.
