Moduły termoelektryczne, choć mogą wydawać się skomplikowane, kryją w sobie fascynującą technologię zdolną do chłodzenia i generowania energii elektrycznej bez ani jednej ruchomej części. Ta wszechstronność sprawia, że znajdują zastosowanie w coraz szerszym spektrum urządzeń, od podręcznych lodówek po zaawansowane systemy odzysku ciepła. Poznajmy bliżej tę niezwykłą technologię.
Moduł termoelektryczny: Technologia, która chłodzi i generuje prąd bez ruchomych części
Czym właściwie jest moduł termoelektryczny? Według definicji z Wikipedii, jest to urządzenie półprzewodnikowe, które realizuje funkcję pompy ciepła, transportując energię cieplną z jednej powierzchni na drugą pod wpływem przepływającego prądu. To zjawisko, znane jako efekt Peltiera, umożliwia nam precyzyjne chłodzenie lub ogrzewanie. Ale to nie wszystko! Ten sam moduł, działając w odwrotnym kierunku, potrafi zamienić różnicę temperatur na prąd elektryczny to zjawisko nazywamy efektem Seebecka. Co najbardziej intrygujące, wszystkie te procesy zachodzą bez użycia jakichkolwiek ruchomych części, co czyni je niezwykle niezawodnymi i cichymi.
W świecie techniki często spotykamy się z terminem "ogniwo Peltiera". To właśnie tak potocznie nazywa się moduł termoelektryczny, a jego popularność stale rośnie. Zastanawiamy się, co sprawia, że tak niewielkie urządzenie potrafi dokonywać tak znaczących przemian energetycznych. Odpowiedź tkwi w jego budowie i dwóch fundamentalnych zjawiskach fizycznych, które wykorzystuje.
Dwa oblicza jednego modułu chłodzenie i wytwarzanie energii to jego największa siła. Niewielki rozmiar w połączeniu z taką funkcjonalnością otwiera drzwi do innowacyjnych rozwiązań, które jeszcze niedawno wydawały się domeną science fiction.
Jak to działa? Fizyka ukryta między dwiema płytkami ceramicznymi
Efekt Peltiera w praktyce pokazuje nam, jak prąd elektryczny może działać jak niewidzialna pompa ciepła. Kiedy skierujemy prąd przez moduł termoelektryczny, ciepło jest aktywnie transportowane z jednej jego strony na drugą. Jedna powierzchnia staje się zimniejsza, podczas gdy druga nagrzewa się. To właśnie dzięki temu zjawisku możemy efektywnie chłodzić na przykład układy elektroniczne czy tworzyć przenośne lodówki.
Z kolei efekt Seebecka działa niczym mały generator energii. Kiedy między dwiema stronami modułu istnieje różnica temperatur na przykład jedna strona jest ciepła, a druga zimna moduł zaczyna generować prąd elektryczny. Im większa różnica temperatur, tym więcej energii możemy uzyskać. To fascynująca koncepcja odzysku energii cieplnej, która do tej pory była marnowana.

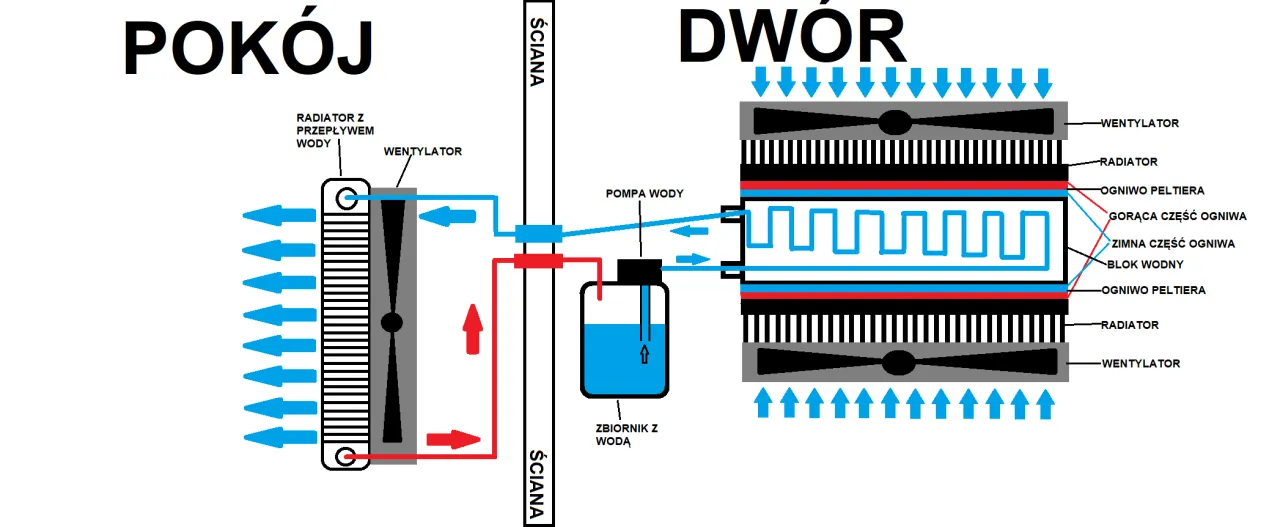

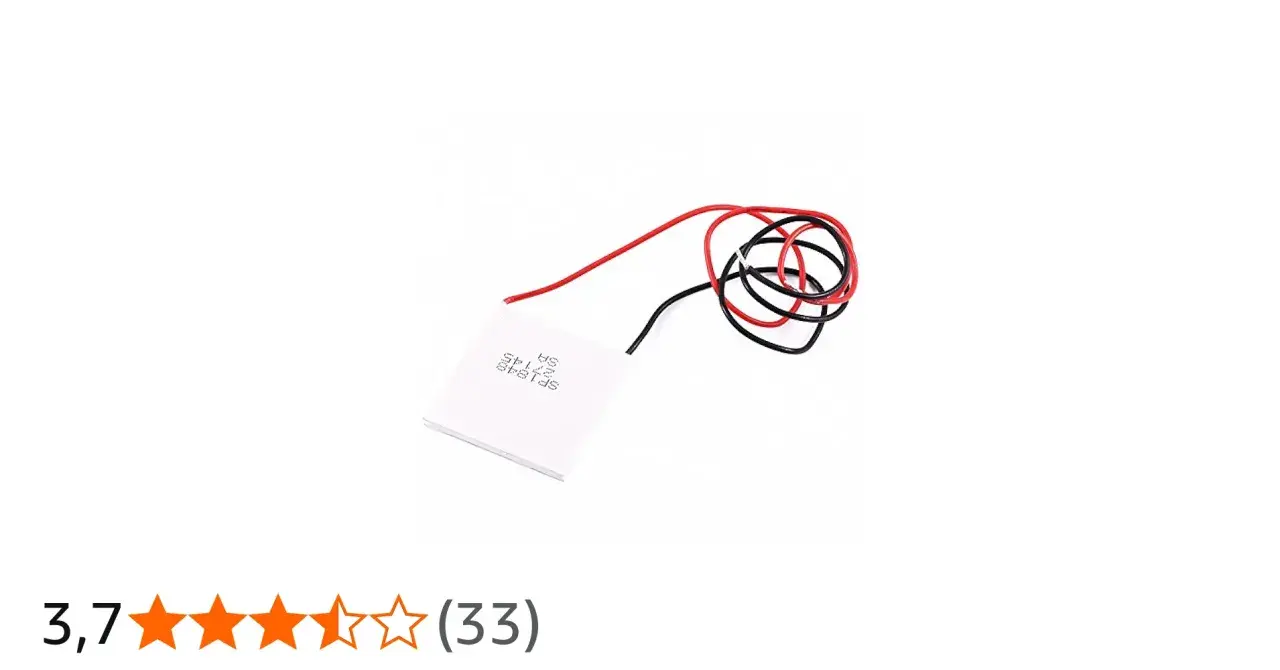

Pod maską modułu kryje się prosta, lecz genialna konstrukcja. Składa się on z dwóch płytek ceramicznych, które pełnią rolę izolatorów i jednocześnie stanowią powierzchnie wymiany ciepła. Pomiędzy nimi umieszczone są dziesiątki lub setki małych półprzewodnikowych elementów kostek wykonanych z materiałów typu "p" i "n". Najczęściej stosuje się tellurek bizmutu. Te półprzewodniki są połączone szeregowo elektrycznie, ale równolegle termicznie, co pozwala na efektywne działanie obu efektów.
Jak rozszyfrować specyfikację modułu? Kluczowe parametry, które musisz znać przed zakupem
Wybór odpowiedniego modułu termoelektrycznego wymaga zrozumienia jego specyfikacji technicznej. Oto kluczowe parametry, na które należy zwrócić uwagę:
- Qmax (Maksymalna moc chłodnicza): Określa, ile ciepła moduł jest w stanie przetransportować z zimnej strony na gorącą, gdy różnica temperatur między nimi wynosi zero. Im wyższa wartość, tym większa potencjalna zdolność chłodnicza.
- ΔTmax (Maksymalna różnica temperatur): Jest to największa możliwa różnica temperatur, jaką można uzyskać między stroną zimną a gorącą modułu, przy założeniu, że nie jest transportowane żadne ciepło (moc chłodnicza wynosi zero). Ten parametr mówi nam o maksymalnym potencjale chłodzenia w idealnych warunkach.
- Imax (Maksymalne natężenie prądu): Najwyższy prąd, jaki można bezpiecznie podać na moduł, aby osiągnąć ΔTmax.
- Vmax (Maksymalne napięcie): Najwyższe napięcie, przy którym moduł pracuje z prądem Imax, osiągając ΔTmax.
Zrozumienie tych parametrów jest kluczowe dla prawidłowego doboru modułu do konkretnego zastosowania. Qmax i ΔTmax dają nam obraz realnej wydajności chłodzenia, którą możemy uzyskać w praktycznych warunkach. Pamiętajmy, że te wartości są osiągane w specyficznych warunkach laboratoryjnych i w rzeczywistym układzie mogą być niższe.
Parametry Vmax i Imax są niezwykle ważne z perspektywy zasilania. Podanie na moduł zbyt wysokiego napięcia lub prądu może prowadzić do jego przegrzania i trwałego uszkodzenia. Dlatego zawsze należy dobierać zasilacz, który pracuje w bezpiecznym zakresie tych wartości, często z pewnym zapasem.
Warto też pamiętać o zależności między tymi parametrami. Moduł termoelektryczny posiada swoją wewnętrzną rezystancję (R). Im większy prąd płynie przez moduł, tym więcej ciepła generuje on sam z siebie (tzw. ciepło Joule'a). Znalezienie optymalnego punktu pracy, który zrównoważy efekt Peltiera z generowanym ciepłem własnym, jest kluczem do efektywnego projektowania układu chłodzącego lub generującego energię.
Od lodówki turystycznej po sondy kosmiczne: Spektakularne zastosowania modułów termoelektrycznych
Moduły termoelektryczne, dzięki swojej unikalnej budowie i funkcjonalności, znalazły zastosowanie w wielu dziedzinach życia, od codziennych udogodnień po zaawansowane technologie.
W dziedzinie chłodzenia precyzyjnego, ogniwa Peltiera są niezastąpione. Elektronika, która generuje coraz więcej ciepła, wymaga skutecznych metod jego odprowadzania. Procesory komputerowe, diody laserowe czy układy optyczne często wykorzystują moduły termoelektryczne do utrzymania optymalnej temperatury pracy. Podobnie w medycynie i nauce, gdzie precyzyjna kontrola temperatury jest kluczowa dla działania aparatury badawczej czy przechowywania próbek. Nie można zapomnieć o popularnych lodówkach turystycznych, które dzięki modułom Peltiera pozwalają cieszyć się zimnymi napojami podczas podróży.
Polscy naukowcy z AGH osiągają na tym polu znaczące sukcesy, opracowując moduły o wysokiej wydajności.
Równie fascynujące są zastosowania modułów jako generatorów TEG (Termoelektrycznych Generatorów). Technologia ta pozwala na wykorzystanie ciepła odpadowego, które w przeciwnym razie zostałoby zmarnowane. Ciepło z pieców, silników spalinowych, a nawet ciepło ludzkiego ciała może zostać przekształcone w użyteczną energię elektryczną. To otwiera nowe możliwości w zakresie zrównoważonego pozyskiwania energii i zmniejszania naszego śladu węglowego. Warto podkreślić, że polscy naukowcy z Akademii Górniczo-Hutniczej w Krakowie przodują w badaniach nad nowymi, bardziej wydajnymi materiałami i konstrukcjami modułów TEG, przyczyniając się do rozwoju tej obiecującej technologii.
Praktyczny poradnik użytkownika: Najczęstsze błędy i jak ich unikać
Aby moduł termoelektryczny działał efektywnie i służył nam przez długi czas, warto znać kilka podstawowych zasad jego użytkowania i unikać typowych błędów.
Krytyczna rola radiatora jest nie do przecenienia. Moduł Peltiera działa jak pompa ciepła, ale sam z siebie nie jest w stanie ciepła rozproszyć. Bez odpowiedniego odprowadzania ciepła ze strony gorącej zazwyczaj za pomocą radiatora i wentylatora ciepło zgromadzone na gorącej stronie zacznie wracać na stronę zimną, drastycznie obniżając efektywność chłodzenia, a nawet prowadząc do przegrzania całego układu. To absolutna podstawa poprawnego działania.
Dobór zasilacza to kolejny kluczowy element. Jak wspomniano wcześniej, przekroczenie parametrów Imax i Vmax może uszkodzić moduł. Dlatego zawsze należy wybierać zasilacz o odpowiednim napięciu i natężeniu prądu, najlepiej z niewielkim zapasem, aby zapewnić stabilne i bezpieczne zasilanie.
Nie można też zapominać o problemie kondensacji. Kiedy strona zimna modułu schładza się poniżej punktu rosy otaczającego powietrza, na jej powierzchni zaczyna skraplać się woda. Może to prowadzić do zwarć, korozji lub uszkodzenia izolacji. Aby temu zapobiec, warto zadbać o dobrą izolację termiczną zimnej strony oraz, jeśli to możliwe, o uszczelnienie układu, aby ograniczyć dostęp wilgotnego powietrza.
Czy warto? Uczciwe porównanie zalet i wad technologii termoelektrycznej
Technologia modułów termoelektrycznych ma swoje mocne i słabe strony, które warto rozważyć przed podjęciem decyzji o jej zastosowaniu.
Po stronie plusów: Niezawodność, cicha praca, kompaktowość i precyzja
- Brak ruchomych części: To największa zaleta, która przekłada się na wyjątkową niezawodność i niemal bezgłośną pracę modułów. Nie ma elementów, które mogłyby się zużyć mechanicznie.
- Kompaktowe wymiary: Moduły są zazwyczaj bardzo małe i lekkie, co ułatwia ich integrację w ograniczonej przestrzeni.
- Precyzyjna kontrola temperatury: Możliwość dokładnego sterowania prądem pozwala na bardzo precyzyjne utrzymywanie zadanej temperatury.
- Długa żywotność: Przy odpowiednim użytkowaniu, moduły termoelektryczne mogą pracować przez dziesiątki tysięcy godzin, często przekraczając 200 000 godzin.
Przeczytaj również: Niekonwencjonalne źródła energii - OZE w Polsce i dotacje
Po stronie minusów: Sprawność energetyczna i duży pobór mocy w trybie chłodzenia
- Niska sprawność energetyczna: W porównaniu do tradycyjnych systemów chłodzenia opartych na sprężarkach, moduły Peltiera są znacznie mniej efektywne energetycznie, co oznacza większe zużycie prądu do osiągnięcia tej samej mocy chłodniczej.
- Wysoki pobór mocy: Aby uzyskać znaczące chłodzenie, moduły często wymagają sporego natężenia prądu, co może być problematyczne w zastosowaniach zasilanych bateryjnie.
- Konieczność wydajnego odprowadzania ciepła: Jak już wielokrotnie podkreślano, bez skutecznego systemu chłodzenia strony gorącej, moduł jest praktycznie bezużyteczny.
Przyszłość należy do ciepła? Perspektywy rozwoju i nowe kierunki badań nad termoelektrycznością
Technologia termoelektryczna, mimo pewnych ograniczeń, ma ogromny potencjał rozwojowy, szczególnie w kontekście globalnego zapotrzebowania na zrównoważone źródła energii. Odzyskiwanie ciepła odpadowego za pomocą generatorów TEG staje się coraz bardziej atrakcyjną opcją w przemyśle i transporcie, gdzie ogromne ilości energii cieplnej są obecnie tracone. Innowacje w dziedzinie materiałoznawstwa, takie jak rozwój nowych stopów półprzewodnikowych o wyższych współczynnikach Seebecka i niższej rezystancji, mogą znacząco poprawić sprawność energetyczną modułów, czyniąc je konkurencyjnymi dla tradycyjnych metod generowania energii.
Możemy spodziewać się, że w przyszłości moduły termoelektryczne znajdą zastosowanie w jeszcze szerszym zakresie. Już teraz trwają prace nad wykorzystaniem ich do zasilania urządzeń noszonych, czujników IoT (Internetu Rzeczy) czy systemów odzysku ciepła w budynkach mieszkalnych. Wpisują się one idealnie w trend poszukiwania ekologicznych i energooszczędnych rozwiązań, które minimalizują nasz wpływ na środowisko. Przyszłość, w której ciepło jest efektywnie zamieniane na prąd, wydaje się coraz bardziej realna, a technologia termoelektryczna odgrywa w niej kluczową rolę.
