Naczynie przeponowe jest jednym z tych elementów instalacji, które pracują w tle, ale to od nich bardzo często zależy stabilność całego układu. Ja patrzę na nie jak na mały bufor ciśnienia: przejmuje wzrost objętości wody, chroni przed skokami ciśnienia i ogranicza niepotrzebną pracę zaworu bezpieczeństwa. W tym artykule rozkładam temat na proste części: budowę, zasadę działania, najważniejsze różnice konstrukcyjne oraz objawy zużycia.
Jeśli instalacja grzewcza zaczyna zachowywać się nerwowo, problem bywa właśnie tutaj. Dlatego warto wiedzieć, co znajduje się wewnątrz zbiornika, jak rozpoznać sensowny model i kiedy sam zbiornik jest w porządku, a winna jest raczej zła nastawa albo montaż.
Najważniejsze informacje o budowie i pracy naczynia w skrócie
- Stalowy korpus i elastyczna przepona tworzą dwa oddzielne światy: wodny i gazowy.
- To właśnie poduszka gazowa przejmuje przyrost objętości wody podczas grzania.
- W praktyce liczą się pojemność, ciśnienie wstępne, typ membrany i zakres temperatury pracy.
- W małych modelach membrana bywa niewymienna, a w większych częściej przewiduje się serwis.
- Objawy uszkodzenia są zwykle czytelne: skoki ciśnienia, częste zrzuty na zaworze bezpieczeństwa i konieczność częstego dopuszczania wody.
Budowa naczynia przeponowego od środka
Najprostszy opis jest taki: to stalowy zbiornik pod ciśnieniem, w którym elastyczna przepona albo membrana workowa oddziela wodę od gazu. Po jednej stronie znajduje się część wodna, po drugiej część gazowa z ciśnieniem wstępnym. Dzięki temu podgrzewająca się woda może zwiększać objętość, a gaz może się sprężać bez mieszania obu mediów.

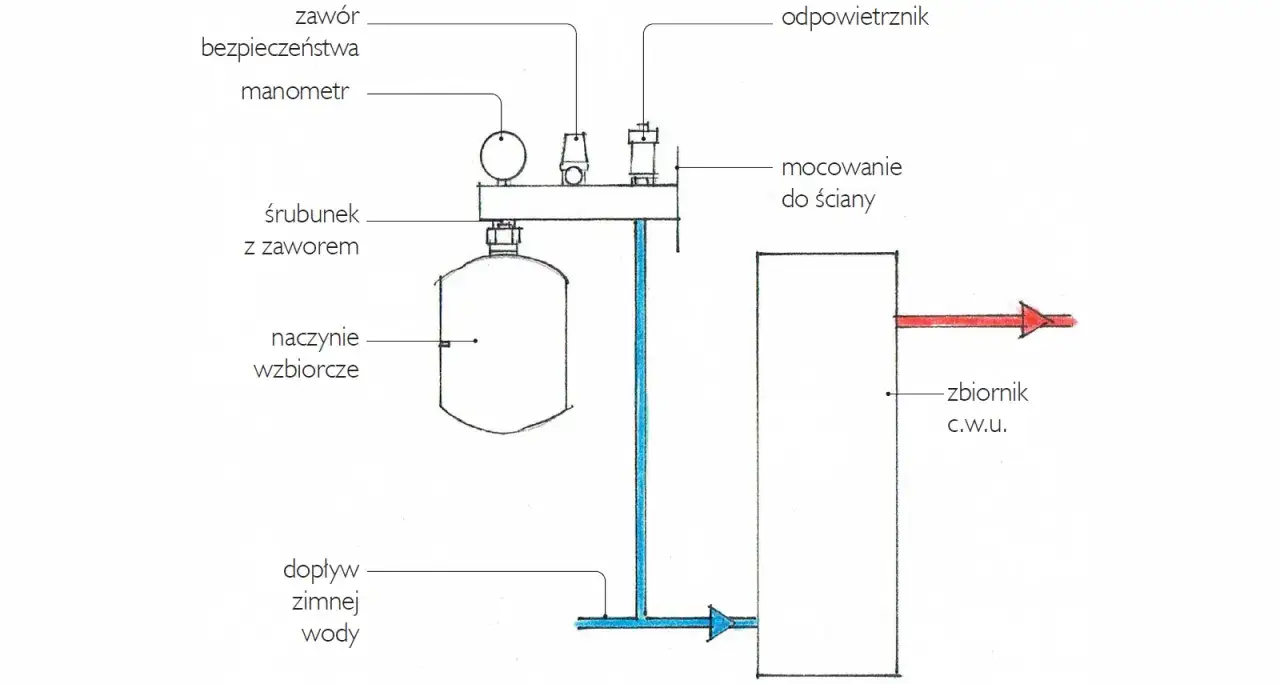

W dobrze zaprojektowanym modelu nie ma tu przypadkowych elementów. Korpus odpowiada za wytrzymałość mechaniczną, membrana za rozdzielenie stref, a króciec przyłączeniowy za połączenie ze sprzętem grzewczym lub chłodniczym. W większych zbiornikach spotyka się też osłonę zaworu, manometr ciśnienia wstępnego, nogi montażowe albo uchwyt mocujący. To nie są dodatki kosmetyczne, tylko elementy, które ułatwiają montaż, kontrolę i późniejszy serwis.
W praktyce ważny jest też materiał przepony. Producenci stosują m.in. butyl i EPDM, bo różnie zachowują się przy temperaturze, starzeniu i kontakcie z medium. W wielu konstrukcjach spotyka się naczynia zgodne z PN-EN 13831 i wymaganiami dla urządzeń ciśnieniowych, co mówi wprost, że to nie jest zwykły zbiornik na wodę, tylko element pracujący w określonych warunkach ciśnienia i temperatury.
Żeby łatwo uporządkować temat, można spojrzeć na podstawowe części tak:
| Element | Co robi | Dlaczego ma znaczenie |
|---|---|---|
| Korpus stalowy | Trzyma ciśnienie i chroni wnętrze | Musi wytrzymać warunki pracy całej instalacji |
| Przepona lub membrana workowa | Oddziela wodę od gazu | Od niej zależy stabilność ciśnienia i trwałość zbiornika |
| Komora gazowa | Przyjmuje dodatkową objętość wody | To ona łagodzi wzrost ciśnienia podczas grzania |
| Króciec przyłączeniowy | Łączy naczynie z instalacją | Od niego zależy poprawny montaż i przepływ |
| Zawór do kontroli ciśnienia wstępnego | Pozwala sprawdzić i skorygować poduszkę gazową | Bez niego trudno ocenić faktyczny stan naczynia |
| Osprzęt montażowy | Ułatwia odcięcie i serwis | Przyspiesza obsługę i zmniejsza ryzyko błędów |
To właśnie ten podział na dwie strefy decyduje o działaniu całego elementu, więc teraz przechodzę do tego, jak zachowuje się on w realnej instalacji grzewczej.

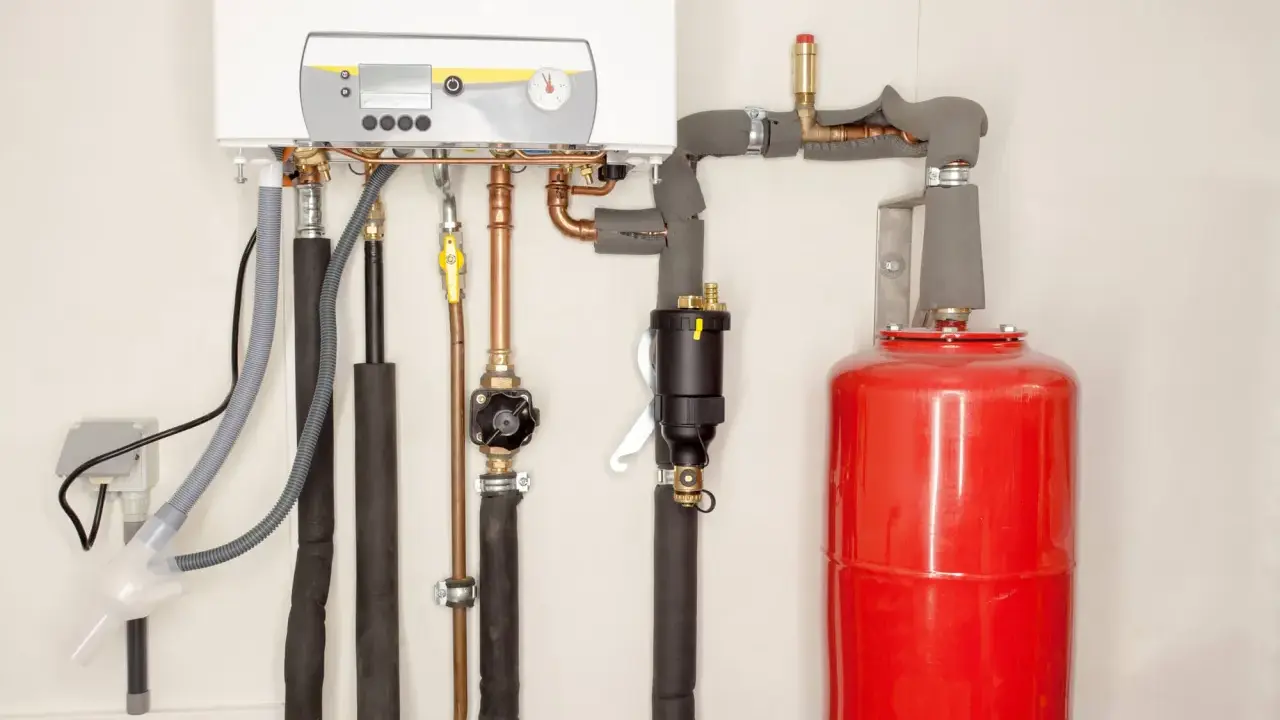

Jak działa w zamkniętej instalacji grzewczej
Woda pod wpływem temperatury zwiększa objętość. W instalacji zamkniętej nie ma dla niej swobodnego ujścia, więc bez naczynia ciśnienie rosłoby bardzo szybko. Przepona ugina się, przyjmuje nadmiar wody i ściska gaz po drugiej stronie. Dzięki temu ciśnienie nie skacze gwałtownie przy każdym dogrzaniu kotła lub pompy ciepła.
Ja najczęściej tłumaczę to tak: naczynie nie „magazynuje” wody na stałe, tylko daje instalacji miejsce na oddech. To właśnie dlatego poprawnie dobrany zbiornik ogranicza częste otwieranie zaworu bezpieczeństwa, stabilizuje wskazania manometru i zmniejsza ryzyko ciągłego dopuszczania wody do układu. W układach chłodniczych i przy pompach ciepła znaczenie ma jeszcze odporność materiałów oraz szczelność dyfuzyjna, bo tam warunki pracy są bardziej wymagające niż w klasycznym obiegu grzejnikowym.
W praktyce najważniejsza jest jedna rzecz: naczynie działa dobrze tylko wtedy, gdy ciśnienie wstępne, pojemność i wysokość instalacji są ze sobą zgrane. Gdy te parametry się rozmijają, zbiornik wciąż wygląda poprawnie, ale instalacja już nie pracuje tak, jak powinna, więc naturalnym kolejnym krokiem jest dobór odpowiedniej konstrukcji.
Które elementy konstrukcji naprawdę mają znaczenie
Przy doborze patrzę przede wszystkim na cztery rzeczy: pojemność, ciśnienie pracy, typ membrany i sposób montażu. Dopiero później wchodzą detale, które w katalogu wyglądają efektownie, ale w codziennym użytkowaniu mają mniejsze znaczenie. W instalacjach domowych spotyka się kompaktowe modele od około 8 l do 140 l, a w większych układach stojących pojemność idzie już w tysiące litrów. To dobra skala orientacyjna, choć konkretny producent może inaczej porządkować swoją ofertę.
| Kryterium | Co sprawdzać | Na co uważać |
|---|---|---|
| Pojemność | Dopasowanie do wielkości i pojemności zładu | Za małe naczynie szybko powoduje skoki ciśnienia, za duże nie poprawi błędnego projektu |
| Ciśnienie wstępne | Wartość fabryczna i możliwość regulacji | Musi odpowiadać ciśnieniu statycznemu instalacji, a nie być „na oko” |
| Membrana | Butyl, EPDM, wersja niewymienna albo wymienna | W mniejszych zbiornikach częściej trafia się membrana niewymienna, w większych łatwiejszy serwis |
| Zakres temperatury | Temperatura pracy układu i medium | W instalacjach grzewczych i chłodniczych zakres bywa różny, więc nie każdy model pasuje wszędzie |
| Rodzaj montażu | Wersja ścienna, stojąca, wąska, z osprzętem serwisowym | Brak miejsca na obsługę później mści się przy każdej kontroli |
W praktyce duże znaczenie ma też serwisowalność. Gdy zawór ciśnienia wstępnego i manometr są dobrze dostępne, kontrola jest szybka i nie wymaga rozbierania połowy kotłowni. W większych konstrukcjach osłona tych elementów bywa standardem, ale dostęp serwisowy nadal powinien być zachowany. Dobrze dobrane naczynie to więc nie tylko pojemność, lecz także wygoda późniejszej obsługi.
Gdy już wiadomo, co wpływa na dobór, łatwiej rozpoznać, że coś w instalacji zaczyna działać nie tak, więc przechodzę do objawów zużycia albo złej nastawy.
Jak rozpoznać zużytą przeponę lub zły dobór
Najczęstszy problem nie wygląda spektakularnie. Instalacja po prostu zaczyna zachowywać się niestabilnie: ciśnienie rośnie szybciej niż zwykle, zawór bezpieczeństwa zrzuca wodę albo trzeba częściej dopuszczać wodę do układu. To są sygnały, że naczynie może mieć za małą pojemność, zbyt niskie ciśnienie wstępne albo uszkodzoną przeponę.
| Objaw | Co może oznaczać | Co sprawdzić |
|---|---|---|
| Ciśnienie mocno rośnie po nagrzaniu | Za małe naczynie, zbyt niskie ciśnienie gazu, utrata pojemności użytkowej | Pojemność zbiornika i nastawę po stronie gazowej |
| Zawór bezpieczeństwa często upuszcza wodę | Brak rezerwy na rozszerzalność wody albo uszkodzona membrana | Stan przepony, nastawę i prawidłowość doboru |
| Ciśnienie spada po ostygnięciu instalacji | Nieszczelność, ubytek gazu albo uszkodzenie przepony | Wynik pomiaru po stronie gazowej i szczelność układu |
| Naczynie wydaje się „pełne wody” | Poduszka gazowa przestała działać | Ciśnienie wstępne i faktyczny stan membrany |
| Częste uzupełnianie wody w instalacji | Układ traci równowagę ciśnień | Nie tylko naczynie, ale też zawory, połączenia i automatyka |
Tu warto zachować trzeźwe podejście: samo podobieństwo objawów nie oznacza jeszcze, że winny jest zbiornik. Czasem problemem jest zły odczyt manometru, czasem źle ustawiona automatyka, a czasem po prostu instalacja została napełniona bez uwzględnienia wysokości budynku. Dlatego ja zawsze zaczynam od pomiaru po stronie gazowej, a dopiero potem oceniam resztę układu.
Skoro objawy są już jasne, pozostaje ostatnia rzecz, która w praktyce najczęściej decyduje o trwałości: montaż i późniejsza eksploatacja.
Jak montować i serwisować bez typowych błędów
Tu pojawia się najwięcej pomyłek, które potem wyglądają jak wada produktu. W rzeczywistości winny bywa montaż bez dostępu do zaworu, brak armatury odcinającej albo uruchomienie instalacji bez sprawdzenia ciśnienia wstępnego. Dobrze zrobiony montaż oszczędza później bardzo dużo nerwów.
- Zapewnij dostęp do zaworu ciśnienia wstępnego i miejsca na kontrolę manometrem.
- Stosuj armaturę odcinającą i spustową, żeby naczynie dało się bezpiecznie obsłużyć.
- Sprawdź ciśnienie po stronie gazowej przed napełnieniem instalacji.
- Nie montuj zbiornika „na styk” bez miejsca na serwis i wymianę osprzętu.
- Nie traktuj dopuszczania wody jako stałej metody korekty ciśnienia.
- W układach chłodniczych i z pompą ciepła zwracaj uwagę na odporność materiałów i warunki pracy medium.
W większych układach sens ma także kontrola okresowa, bo nawet dobra przepona starzeje się z czasem, a gaz po stronie wstępnej może tracić parametry. Jeżeli producent przewiduje membranę wymienną, to właśnie taki model daje więcej elastyczności serwisowej. W małych naczyniach niewymienna membrana jest prostsza, ale po zużyciu zwykle wymienia się cały zbiornik, więc to też warto uwzględnić już na etapie zakupu.
Jeśli chcesz podejść do tematu rozsądnie, nie zaczynaj od nazwy handlowej. Najpierw sprawdź warunki pracy instalacji, potem pojemność i dopiero na końcu porównuj konkretne modele. To najkrótsza droga do tego, by naczynie nie było przypadkowym dodatkiem, tylko realnie stabilizowało cały układ.
Co sprawdzić przed zakupem, żeby nie przepłacić za zły model
Najważniejsza lekcja jest prosta: nie ocenia się naczynia po samej wielkości obudowy. Liczy się zgodność pojemności z instalacją, stan przepony, ciśnienie wstępne oraz to, czy zbiornik rzeczywiście jest przewidziany do danego medium i temperatury. W praktyce bardzo często różnica między dobrym a złym wyborem nie tkwi w cenie, tylko w dopasowaniu.
Jeżeli mam wskazać jedną zasadę, to brzmi ona tak: najpierw parametry, potem marka. To podejście chroni przed zakupem zbiornika, który wygląda podobnie, ale pracuje w innym zakresie ciśnień albo wymaga innego sposobu montażu. W instalacjach grzewczych i chłodniczych właśnie takie detale robią największą różnicę w codziennym użytkowaniu.
Gdy patrzysz na naczynie jak na układ dwóch komór oddzielonych przeponą, cała reszta staje się czytelna: łatwiej ocenić dobór, szybciej zauważyć usterkę i sensowniej rozmawiać z instalatorem. To najlepszy punkt wyjścia, jeśli chcesz kupić właściwy model albo sprawdzić, dlaczego dotychczasowy przestał pracować stabilnie.
