Poprawne miejsce montażu naczynia przeponowego decyduje o tym, czy instalacja grzewcza pracuje stabilnie, czy co kilka dni podnosi ciśnienie i otwiera zawór bezpieczeństwa. W praktyce chodzi nie tylko o samą lokalizację zbiornika, ale też o to, w którym punkcie układu „widzi” on ciśnienie całej instalacji.
W obiegach c.o. najczęściej wybiera się przewód powrotny, możliwie blisko źródła ciepła i po stronie ssawnej pompy. Niżej pokazuję, gdzie to ma sens, kiedy trzeba zrobić wyjątek oraz jakie błędy najczęściej kończą się hałasem, skokami ciśnienia i szybszym zużyciem membrany.
Najważniejsze zasady montażu, które warto zapamiętać
- W c.o. naczynie przeponowe zwykle montuje się na powrocie, blisko kotła, pompy obiegowej albo sprzęgła hydraulicznego.
- Najlepszy punkt to taki, w którym temperatura wody jest możliwie niska, a ciśnienie reprezentuje całą instalację.
- Naczynie nie powinno być odcięte zaworem zwrotnym ani umieszczone w odcinku, który łatwo wyłączyć z obiegu.
- W c.w.u. miejsce jest inne: liczy się zimny przewód zasilający podgrzewacz, zwykle za elementami zwrotnymi.
- Za małe naczynie albo złe ciśnienie wstępne potrafi zepsuć nawet poprawnie wybrany punkt montażu.
Gdzie montuję naczynie przeponowe w instalacji c.o.
Jeżeli mam wskazać jedno miejsce, wybieram powrót instalacji grzewczej. To zwykle chłodniejszy odcinek układu, więc membrana pracuje w łagodniejszych warunkach, a sam zbiornik dłużej zachowuje sprawność. W praktyce najlepiej sprawdza się punkt w pobliżu kotła, pompy obiegowej, bufora albo sprzęgła hydraulicznego, czyli tam, gdzie ciśnienie ma odnosić się do całej instalacji.
Drugą ważną zasadą jest położenie względem pompy. Naczynie powinno znaleźć się po stronie ssawnej pompy, bo wtedy pompa nie rozstraja punktu odniesienia ciśnienia. To jeden z tych szczegółów, które na papierze wyglądają skromnie, a w realnej instalacji robią dużą różnicę.
| Miejsce montażu | Ocena | Dlaczego |
|---|---|---|
| Powrót przy kotle lub źródle ciepła | Najlepsze | Najniższa temperatura i stabilny punkt odniesienia dla całej instalacji. |
| Wspólny powrót przy sprzęgle hydraulicznym | Bardzo dobre | Naczynie „widzi” cały układ, a nie tylko jeden obieg grzewczy. |
| Zasilanie tuż za kotłem | Gorsze | Wyższa temperatura przyspiesza zużycie membrany i zwiększa obciążenie naczynia. |
| Za zaworem zwrotnym lub w odciętym odcinku | Złe | Naczynie traci kontakt z instalacją i przestaje poprawnie kompensować wzrost objętości wody. |
Jeśli kocioł ma fabrycznie wbudowane naczynie, dokładam zewnętrzne tylko wtedy, gdy pojemność instalacji jest większa niż założona przez producenta. Sam montaż „w dobrym miejscu” nie naprawi zbyt małego zbiornika. To prowadzi już do kolejnego pytania: dlaczego właśnie powrót działa lepiej niż zasilanie.
Dlaczego powrót i chłodniejsza sekcja są najlepszym wyborem

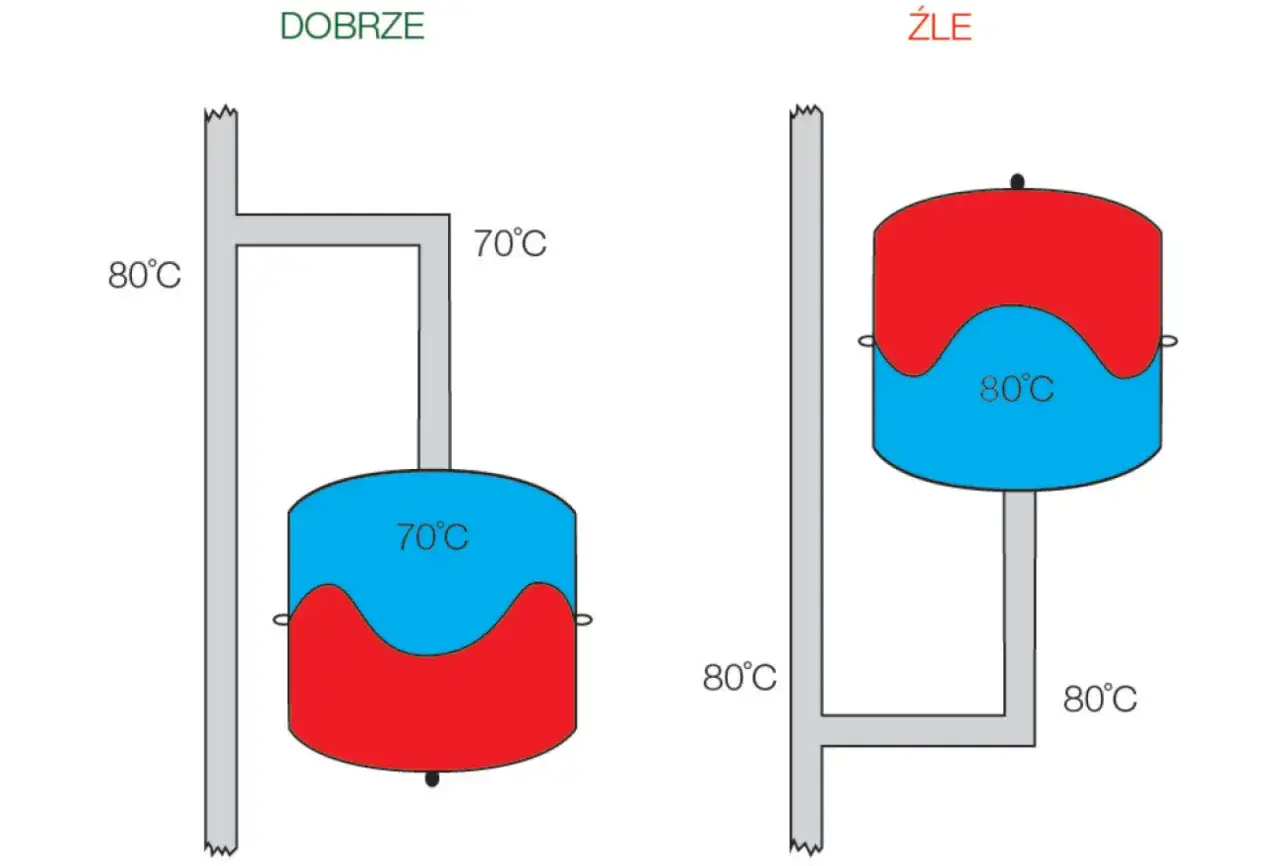

To nie jest przyzwyczajenie instalatorów, tylko logika układu. Woda grzewcza rozszerza się najmocniej tam, gdzie jest najcieplejsza, ale naczynie ma najlepiej stabilizować cały obieg wtedy, gdy jest podłączone do miejsca o możliwie niskiej temperaturze i bez gwałtownych zmian ciśnienia. Caleffi w swoich materiałach wprost wskazuje montaż na powrocie, a przy temperaturach w punkcie montażu powyżej około 70°C zaleca rozwiązanie pośrednie.
W praktyce oznacza to mniej pracy dla membrany, mniej cykli dobijania ciśnienia i mniejsze ryzyko, że zawór bezpieczeństwa zacznie zrzucać wodę przy każdym mocniejszym dogrzaniu instalacji. Jeśli układ jest dobrze zbilansowany, naczynie działa spokojnie i długo, a nie „na granicy”.
Najprościej mówiąc: naczynie ma pracować tam, gdzie instalacja jest najbardziej reprezentatywna, a nie tam, gdzie panuje najwyższa temperatura. Skoro to już jasne, warto zobaczyć, jak taki montaż wygląda w praktyce krok po kroku.
Jak wygląda poprawny montaż krok po kroku
W instalacji grzewczej nie chodzi o samo przykręcenie zbiornika, tylko o poprawne wpięcie go w hydraulikę całego układu. Ja patrzę na to w kilku prostych krokach.
- Wyznaczam punkt wspólny dla instalacji, czyli miejsce, w którym ciśnienie ma być „czytane” przez naczynie.
- Sprawdzam wysokość statyczną budynku i ustawiam ciśnienie wstępne zbiornika pod tę wartość.
- Wpinam naczynie w przewód powrotny tak, by nie pracowało w przegrzanej strefie.
- Zostawiam dostęp do zaworu gazowego i króćca serwisowego, bo bez tego kontrola po latach staje się uciążliwa.
- Jeśli używam zaworu odcinającego, dbam o rozwiązanie serwisowe, które nie pozwoli przypadkowo odciąć naczynia od instalacji.
- Po uruchomieniu sprawdzam ciśnienie na zimno i po pierwszym pełnym nagrzaniu.
W większych układach, np. z buforem lub sprzęgłem hydraulicznym, naczynie często łączy się z kolektorem powrotnym albo krótkim odcinkiem głównego powrotu. To zwykle lepsze niż montaż „gdziekolwiek po drodze”, bo zbiornik rzeczywiście współpracuje z całym obiegiem, a nie tylko z jednym jego fragmentem.
To miejsce i sposób montażu mają znaczenie, ale równie dużo psują typowe błędy. Właśnie one najczęściej powodują, że naczynie jest formalnie zamontowane, a praktycznie nie działa tak, jak powinno.
Najczęstsze błędy, które psują pracę naczynia
| Błąd | Co się dzieje | Skutek |
|---|---|---|
| Montaż na zasilaniu | Naczynie pracuje w wyższej temperaturze. | Szybsze zużycie membrany i większe obciążenie zbiornika. |
| Montaż za zaworem zwrotnym | Naczynie nie ma pełnego kontaktu z instalacją. | Skoki ciśnienia i słaba kompensacja rozszerzalności wody. |
| Wpięcie w odcinany odcinek | Ktoś zamyka armaturę i izoluje zbiornik od układu. | Instalacja zachowuje się tak, jakby naczynia w ogóle nie było. |
| Za mała pojemność | Zbiornik szybko się „zapełnia”. | Zawór bezpieczeństwa zaczyna wyrzucać wodę podczas grzania. |
| Brak kontroli ciśnienia wstępnego | Membrana startuje z niewłaściwego poziomu. | Naczynie traci użyteczną pojemność już przy normalnej pracy. |
Najbardziej kosztowny błąd to nieprecyzyjny montaż, tylko brak reakcji na pierwsze objawy. Jeśli zawór bezpieczeństwa kapie po każdym grzaniu, a manometr robi wyraźne skoki, to zwykle nie jest „uroda instalacji”, tylko sygnał, że miejsce montażu, pojemność albo ciśnienie wstępne wymagają poprawki.
Nie każda instalacja wygląda tak samo, więc obok c.o. warto od razu rozdzielić także ciepłą wodę użytkową, pompę ciepła i solar. Tu zasady są podobne tylko z pozoru.
Czy zasada jest taka sama dla c.w.u., pomp ciepła i solaru
Tu pojawiają się wyjątki i dobrze je rozdzielić, żeby nie przenosić zasad z c.o. 1:1 do innych układów. W instalacjach ciepłej wody użytkowej naczynie montuje się na zimnym dopływie do podgrzewacza, zwykle za zaworem zwrotnym albo reduktorem ciśnienia, tak aby mogło przejąć przyrost objętości wody. Tę logikę potwierdzają instrukcje producentów, m.in. Grundfos dla układów c.w.u.
W pompach ciepła część naczynia bywa zintegrowana fabrycznie z jednostką wewnętrzną, ale przy większej instalacji albo dodatkowym obiegu dokładam osobny zbiornik na wspólny powrót. W solarze termicznym wchodzą już wysokie temperatury i inne medium, więc stosuje się naczynie dobrane dokładnie do tego obiegu, a nie przypadkowy model z c.o.
| Układ | Najczęstsze miejsce montażu | Co jest najważniejsze |
|---|---|---|
| C.o. | Powrót przy źródle ciepła | Niska temperatura i stabilny punkt odniesienia ciśnienia. |
| C.w.u. | Zimny dopływ do podgrzewacza za zabezpieczeniami zwrotnymi | Naczynie ma przejąć rozszerzanie się wody po podgrzaniu. |
| Pompa ciepła | Wspólny powrót lub układ zintegrowany w jednostce | Zgodność z hydraulicznym schematem producenta. |
| Solar | Dedykowany obieg solarny | Odporność na temperaturę i właściwy dobór do medium roboczego. |
W tym miejscu najłatwiej o pomyłkę: ktoś zna zasadę z jednego układu i przenosi ją do drugiego bez sprawdzenia schematu. A to właśnie dobór pod konkretną instalację, nie „uniwersalna lokalizacja”, decyduje o spokojnej pracy całego systemu.
Co sprawdzam przed uruchomieniem, żeby instalacja trzymała ciśnienie
Samo miejsce montażu to połowa roboty. Drugą połowę robią liczby: wysokość instalacji, ciśnienie napełnienia i pojemność samego zbiornika. W praktyce przyjmuje się orientacyjnie, że na każdy metr wysokości instalacji przypada około 0,1 bar, więc dom piętrowy wymaga innego ustawienia niż mały parterowy układ.
Jeżeli chcesz myśleć o pojemności „na chłodno”, to w małych domach spotyka się zwykle naczynia rzędu 8-18 litrów, w większych instalacjach 25-50 litrów, a przy buforach i rozbudowanych obiegach nawet więcej. To nadal tylko punkt wyjścia, bo ostatecznie liczy się całkowita objętość wody w układzie i zakres temperatur pracy.
Dobrą praktyką jest też sprawdzenie, czy po pierwszym pełnym cyklu grzania ciśnienie nie rośnie zbyt mocno i czy naczynie nie jest przypadkiem „odcięte” przez armaturę serwisową. Jeśli coś się nie zgadza, poprawka na tym etapie jest szybka, a po sezonie bywa już znacznie bardziej kłopotliwa.
Jedna zasada, która porządkuje cały montaż
Jeżeli miałbym zostawić tylko jedną regułę, powiedziałbym tak: szukaj punktu, w którym instalacja ma najniższą sensowną temperaturę i najbardziej reprezentatywne ciśnienie dla całego obiegu. W c.o. najczęściej będzie to powrót przy źródle ciepła, a w c.w.u. zimny dopływ do podgrzewacza za zabezpieczeniami zwrotnymi.
Reszta to już dopracowanie szczegółów: dostęp serwisowy, poprawne ciśnienie wstępne, właściwa pojemność i zgodność z instrukcją konkretnego urządzenia. Jeśli te cztery elementy się zgadzają, instalacja zwykle pracuje spokojnie, a naczynie nie staje się źródłem problemów, tylko niewidocznym elementem, który po prostu robi swoją robotę.
Jeżeli instalacja ma nietypowy układ, najlepiej sprawdzić schemat producenta przed montażem, bo w hydronice to właśnie detal decyduje o tym, czy naczynie przeponowe działa poprawnie, czy tylko zajmuje miejsce.
