Nagrzewnica wodna do pieca - Jak podłączyć? Poradnik.

Podłączenie nagrzewnicy wodnej do pieca ma sens wtedy, gdy chcesz wykorzystać istniejące źródło ciepła do szybkiego dogrzania garażu, warsztatu albo strefy wejściowej. To rozwiązanie działa dobrze, ale tylko wtedy, gdy układ jest poprawnie wpięty hydraulicznie, odpowietrzony i sterowany. W tym tekście pokazuję, jak wygląda taki montaż, jakie elementy są potrzebne, jak dobrać moc i gdzie najłatwiej o błąd.

Kiedy taki układ ma sens

Ja patrzę na to bardzo praktycznie: jeśli kocioł i tak pracuje dla reszty budynku, a w garażu, warsztacie albo małym magazynie potrzebujesz szybkiego podniesienia temperatury, dodatkowa nagrzewnica wodna bywa trafnym wyborem. Najlepiej sprawdza się tam, gdzie pomieszczenie jest używane okresowo, drzwi często się otwierają, a klasyczne grzejniki grzeją zbyt wolno.

• W pomieszczeniach technicznych i warsztatowych liczy się szybka reakcja, a nie długie, powolne nagrzewanie ścian.
• W garażach i przy bramach rolowanych ważny jest nawiew ciepłego powietrza w konkretną strefę, a nie samo utrzymanie temperatury na całej kubaturze.
• W małych halach i magazynkach nagrzewnica pozwala sensownie wykorzystać istniejący obieg CO bez dokładania kolejnego źródła ciepła.
• Mniej sensu ma wtedy, gdy źródło ciepła jest już na granicy wydajności i ma zasilać kilka wymagających stref naraz.

Właśnie w takich sytuacjach nie zaczynam od montażu, tylko od sprawdzenia, czy kocioł i obieg mają zapas mocy oraz stabilny przepływ. Z tego wynika reszta, czyli dobór osprzętu i sposób wpięcia.

Co musi się znaleźć w poprawnej instalacji

Ja zaczynam od sprawdzenia pięciu rzeczy: źródła ciepła, długości obiegu, sposobu sterowania, odpowietrzenia i zabezpieczenia przed zbyt wysoką temperaturą. Bez tego nawet porządna nagrzewnica potrafi działać przeciętnie. Sam wymiennik to za mało, bo o jakości pracy decyduje cały układ.

W układach z kotłem na paliwo stałe bardzo często dochodzi jeszcze bufor ciepła albo dodatkowe zabezpieczenie przed przegrzaniem. Nie traktuję tego jako „opcję na wszelki wypadek” - przy niestabilnym źródle ciepła to realna ochrona instalacji i samego wymiennika.

Kiedy znasz już zestaw elementów, można przejść do samego wpięcia w obieg i do tego, co naprawdę decyduje o sprawności pracy.

Jak wygląda bezpieczne wpięcie do układu

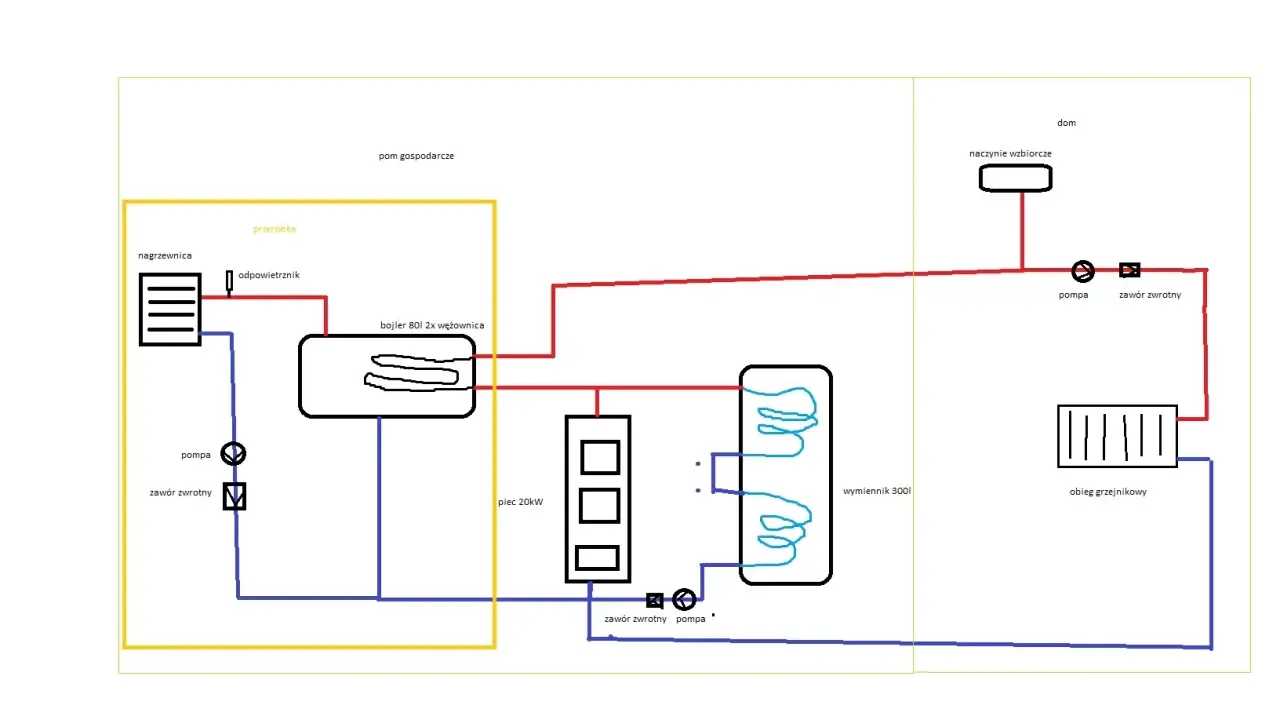

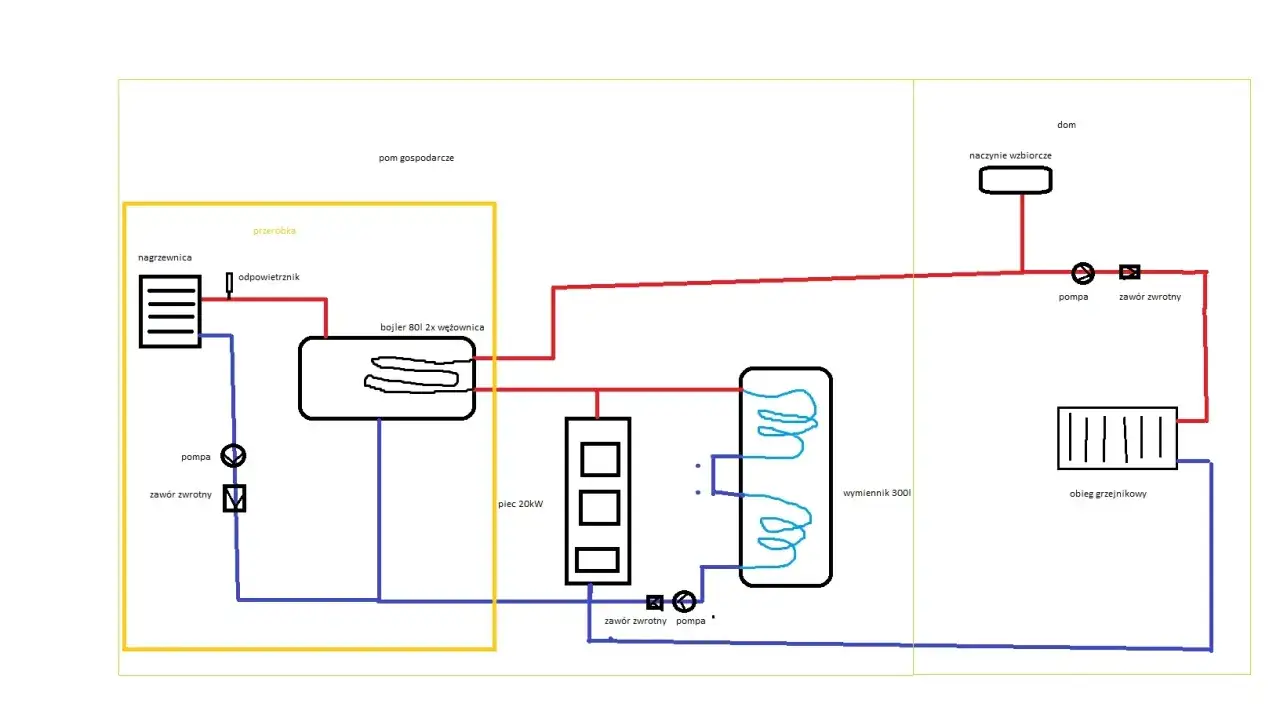

Schemat jest prosty, ale tylko na papierze. W praktyce liczy się kolejność prac i drobne detale, bo to one decydują o odpowietrzeniu i późniejszej regulacji. Ja patrzę na ten montaż jak na dwa równoległe obiegi: wodny i sterowania.

1. Najpierw sprawdź tabliczkę znamionową nagrzewnicy oraz wymagania kotła. Temperatura zasilania, dopuszczalne ciśnienie i kierunek przepływu muszą być zgodne z instrukcją.
2. Wepnij zasilanie i powrót zgodnie z oznaczeniami króćców. W większości urządzeń liczy się układ przeciwprądowy, czyli przepływ wody przeciwny do strumienia powietrza.
3. Zamontuj zawory odcinające i filtr, najlepiej możliwie blisko nagrzewnicy. Dzięki temu serwis lub czyszczenie nie wymaga opróżniania całego układu.
4. Dodaj odpowietrznik w miejscu, w którym faktycznie zbiera się powietrze. Zapowietrzona nagrzewnica grzeje słabo i potrafi generować nieprzyjemne odgłosy.
5. Jeśli układ tego wymaga, dołóż pompę obiegową oraz zawór mieszający z siłownikiem. To szczególnie ważne przy większej kubaturze i przy źródłach ciepła, które nie pracują z idealnie stałą temperaturą.
6. Podłącz sterowanie tak, aby wentylator uruchamiał się dopiero po osiągnięciu zadanej temperatury wody. W praktyce eliminuje to „zimny podmuch”, który irytuje bardziej niż brak ogrzewania.
7. Napełnij układ, odpowietrz go, a potem wykonaj próbę szczelności i próbne grzanie. Po kilku godzinach pracy wróć do połączeń jeszcze raz i sprawdź, czy nic nie pociekło.

Jeśli odwrócisz kierunek wpięcia, urządzenie wciąż może działać, ale zwykle traci na wydajności. W instrukcjach wielu producentów właśnie układ przeciwprądowy jest wskazywany jako właściwy, a zły montaż nie tylko obniża komfort, lecz także wydłuża czas dochodzenia do temperatury.

Gdy sam układ hydrauliczny jest już jasny, trzeba jeszcze dobrać moc tak, aby całość nie pracowała ani za słabo, ani z niepotrzebnym zapasem.

Jak dobrać moc, przepływ i sterowanie

W praktyce najczęściej nie myli się samo podłączenie, tylko założenia co do mocy. Ja liczę to od kubatury, bo metry kwadratowe niewiele mówią, jeśli sufit ma 3,5 m, a brama otwiera się co kilka minut. Dopiero kubatura pokazuje, ile powietrza trzeba realnie dogrzać.

Orientacyjnie można przyjąć takie widełki:

• Garaż 25 m2 przy wysokości 2,6 m ma około 65 m3, więc przy przeciętnej izolacji zwykle potrzebuje kilku kilowatów mocy.
• Warsztat 40 m2 z sufitem 3 m daje około 120 m3, więc zakres około 8-12 kW bywa znacznie rozsądniejszy niż mała nagrzewnica „na styk”.
• Jeśli w pomieszczeniu często otwierasz bramę albo drzwi, przyjmij górną granicę widełek. Straty powietrza są wtedy większe niż sugeruje sam metraż.
• Przy dłuższych odcinkach rur pamiętaj, że pompa musi pokonać opory instalacji, a nie tylko „przepchnąć wodę” przez sam wymiennik.

Jeśli mam wskazać jeden błąd przy doborze, to jest nim zbyt optymistyczne założenie, że ciepło „samo się rozprowadzi”. Z nagrzewnicą wodną tak to nie działa. Potrzebujesz odpowiedniej mocy, przepływu i sterowania, które utrzyma obieg w stabilnej pracy.

Kiedy znasz już potrzebną wydajność, pojawia się bardzo przyziemne pytanie: ile to kosztuje i gdzie najłatwiej przepalić budżet.

Ile to kosztuje i gdzie najłatwiej stracić efekt

W praktyce największe różnice w cenie robi nie sama nagrzewnica, tylko osprzęt i zakres przeróbek. Na rynku małe modele warsztatowe zaczynają się zwykle od około 900-1500 zł, większe jednostki kosztują mniej więcej 1500-2200 zł, a nagrzewnice kanałowe do większych obiektów potrafią dojść do 2600-4500 zł. Do tego dochodzi reszta układu.

Największy koszt generuje nie sama część, tylko poprawianie błędnie zrobionego układu. Ja najczęściej widzę pięć potknięć: odwrócone podłączenie zasilania i powrotu, brak filtracji, zbyt małą pompę, brak sterowania wentylatorem oraz brak izolacji rur. Do tego dochodzi jeszcze jeden problem, o którym łatwo zapomnieć: w nieogrzewanym garażu trzeba myśleć o ochronie przed zamarzaniem.

Jeśli układ ma pracować bezpiecznie i bez ciągłych poprawek, lepiej zlecić montaż fachowcowi wtedy, gdy kocioł ma zasilać kilka obiegów, w grę wchodzi paliwo stałe albo trzeba przebudować fragment instalacji. W prostym układzie garażowym da się zrobić dużo samemu, ale tylko przy dobrej znajomości hydrauliki i sterowania.

Kiedy budżet i technika są już policzone, zostaje ostatnia rzecz, którą ja sprawdzam zawsze przed oddaniem instalacji do pracy na cały sezon.

Co sprawdzić przed sezonem, żeby układ pracował bez nerwów

• Sprawdź, czy nagrzewnica jest zamontowana zgodnie z kierunkiem przepływu i oznaczeniami króćców.
• Upewnij się, że wentylator załącza się dopiero po osiągnięciu zadanej temperatury wody.
• Po napełnieniu układu wróć do odpowietrzania po kilku godzinach pracy, bo resztki powietrza lubią wracać do obiegu.
• Skontroluj filtr po pierwszych dniach pracy, zwłaszcza jeśli instalacja była świeżo przerabiana.
• Obejrzyj wszystkie połączenia po próbie ciśnieniowej i po kilku cyklach grzania.
• Jeśli pomieszczenie potrafi wychładzać się poniżej zera, zabezpiecz instalację przed zamarzaniem albo opróżnij ją na czas postoju.
• Zostaw sobie dostęp do zaworów i odpowietrznika, bo układ bez serwisowego dojścia szybko staje się kłopotliwy.

Jeśli miałbym zostawić jedną praktyczną radę, to tę: nie zaczynaj od rur, tylko od całego układu. Dobrze dobrana nagrzewnica, właściwa pompa, zawór mieszający i sterowanie dają stabilne ciepło, a źle wpięty wymiennik tylko podnosi rachunki i dokłada problemów. Po poprawnym montażu taki zestaw potrafi pracować bezobsługowo przez długi czas, ale pierwsze uruchomienie i kontrola po kilku dniach są obowiązkowe.
