W układzie z podłogówką i grzejnikami najważniejsze nie jest samo połączenie rur, tylko to, żeby oba obiegi dostały wodę o właściwej temperaturze i z odpowiednim przepływem. Dobry schemat podłączenia ogrzewania podłogowego i grzejnikowego musi pogodzić dwa różne reżimy pracy, inaczej podłoga będzie zbyt gorąca albo grzejniki zaczną niedogrzewać pomieszczenia. W tym artykule pokazuję, jak taki system sensownie zbudować, kiedy wystarczy prosty układ, a kiedy lepiej od razu postawić na bardziej rozbudowaną hydraulikę.
Najważniejsze decyzje, które porządkują cały układ
- Podłogówka i grzejniki zwykle nie powinny pracować na tej samej temperaturze zasilania.
- W małej modernizacji czasem wystarczy pojedyncza pętla z zaworem RTL, ale tylko w niewielkiej łazience.
- W większości domów praktyczny jest układ z osobnym obiegiem podłogowym i grupą mieszającą.
- Przy większej liczbie stref i pomp lepiej sprawdza się sprzęgło hydrauliczne.
- Najczęstszy błąd to próba „uproszczenia” instalacji kosztem temperatury albo przepływu.
Kiedy układ mieszany ma sens, a kiedy lepiej uprościć projekt
Z mojego doświadczenia najwięcej problemów zaczyna się wtedy, gdy ktoś zakłada, że każdą instalację da się zbudować według jednego wzoru. Nie da się. W domu z dobrze dobraną izolacją i grzejnikami niskotemperaturowymi czasem da się zejść do jednego, wspólnego parametru pracy. Jeśli jednak część domu ma mieć komfort podłogówki, a część klasyczne grzejniki, układ mieszany staje się rozwiązaniem naturalnym, a nie „opcją dodatkową”.
Taki system ma sens szczególnie wtedy, gdy:
- na parterze chcesz mieć podłogówkę, a na piętrze grzejniki,
- modernizujesz stary dom i nie chcesz kuć całej podłogi,
- łączysz nowe źródło ciepła z istniejącą instalacją grzejnikową,
- chcesz wykorzystać niską temperaturę pracy kotła kondensacyjnego albo pompy ciepła, ale nie wszystkie odbiorniki nadają się do takiego samego parametru.
Jeśli cały budynek można policzyć pod niską temperaturę zasilania, warto rozważyć prostszy układ. Mniej armatury oznacza mniej punktów regulacji i mniej miejsc, w których instalacja może się rozjechać hydraulicznie. I właśnie od tego zależy wybór: czy naprawdę potrzebujesz dwóch obiegów, czy wystarczy dobrze policzony jeden.

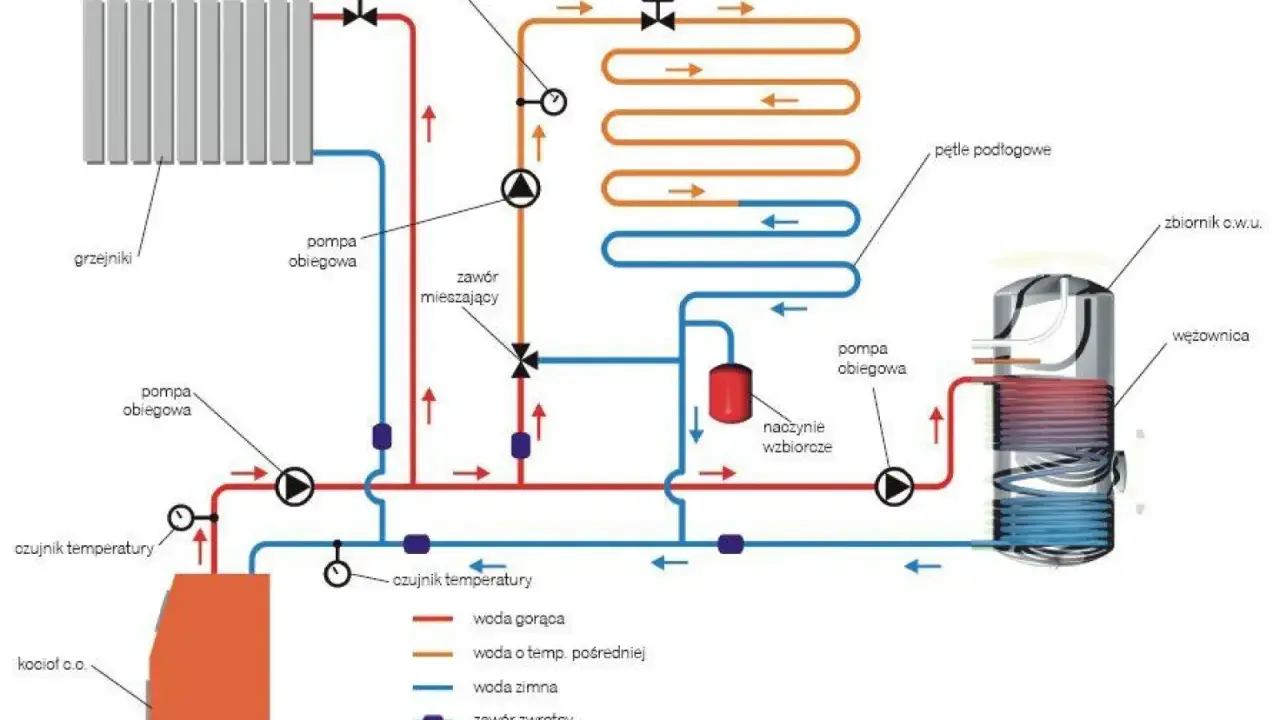

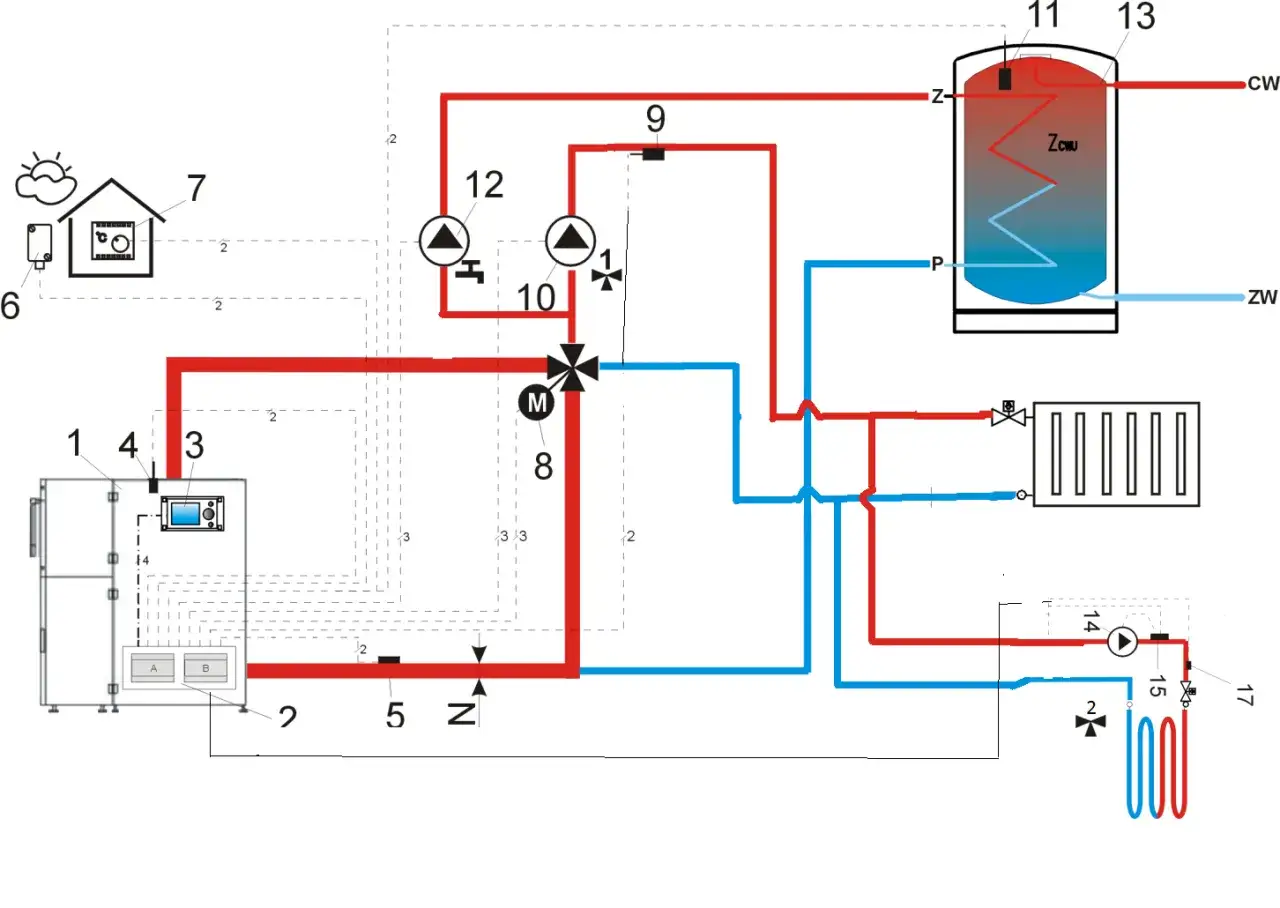

Schemat podłączenia ogrzewania podłogowego i grzejnikowego w praktyce
W praktyce najczęściej spotykam trzy podejścia. Nie ma jednego uniwersalnego rysunku, bo wszystko zależy od źródła ciepła, liczby stref i tego, jak mocno budynek jest rozbudowany hydraulicznie. Najlepiej myśleć o tym nie jako o „podłogówce plus grzejniki”, tylko jako o dwóch obiegach pracujących na innych warunkach.
| Wariant | Kiedy ma sens | Co daje | Ograniczenia |
|---|---|---|---|
| Jeden niskotemperaturowy obieg dla całości | Nowy dom, dobre ocieplenie, grzejniki niskotemperaturowe | Najprostsza hydraulika i mniej elementów do regulacji | Wymaga bardzo dobrego doboru grzejników i źródła ciepła |
| Osobny obieg podłogowy z grupą mieszającą | Najczęstszy wariant w domach jednorodzinnych | Podłogówka dostaje niższą temperaturę, a grzejniki mogą pracować wyżej | Dochodzi pompa, zawór mieszający i konieczność równoważenia |
| Sprzęgło hydrauliczne i dwa obiegi z pompami | Większy dom, kilka stref, więcej niż jedna pompa | Stabilne przepływy i niezależna praca obiegów | Wyższy koszt i większa złożoność projektu |
| Zawór RTL dla jednej pętli | Mała łazienka lub pojedyncza strefa do około 10-12 m² | Najtańsze i najprostsze rozwiązanie | Nie nadaje się do większej powierzchni i nie daje pełnej regulacji |
Jeśli miałbym wskazać rozwiązanie najbezpieczniejsze projektowo, to zwykle będzie to osobny obieg podłogowy z mieszaczem i niezależny obieg grzejnikowy. Dobrze zaprojektowany układ jest może mniej „błyskotliwy” na papierze, ale w eksploatacji po prostu działa spokojniej. To ważniejsze niż oszczędność jednego elementu na etapie montażu.
W mieszanym układzie zasilanie dla podłogówki najczęściej utrzymuje się w okolicy 35-45°C, a klasyczne grzejniki potrzebują zwykle wyższego parametru albo większej powierzchni wymiany. Gdy źródło ciepła ma pracować ekonomicznie, te różnice trzeba uwzględnić już na etapie rysunku, nie dopiero przy pierwszym uruchomieniu.
Jak prowadzę obieg, żeby oba systemy pracowały stabilnie
Najpierw ustalam, jaki parametr ma mieć źródło ciepła, a dopiero potem rozdzielam instalację na obiegi. To prosta zasada, ale wiele problemów bierze się z odwrócenia tej kolejności. Jeśli na początku nie wiadomo, czy kocioł albo pompa ciepła ma pracować na 35, 45 czy 55°C, później trudno dobrać sensowną armaturę i automatykę.
- Źródło ciepła przygotowuje wodę o parametrach wymaganych przez instalację grzejnikową albo niskotemperaturową krzywą grzewczą.
- Obieg grzejnikowy dostaje wodę bezpośrednio albo przez własną pompę i zawory regulacyjne.
- Do podłogówki odchodzi osobna gałąź przez zawór mieszający, który obniża temperaturę zasilania.
- Rozdzielacz dzieli przepływ na poszczególne pętle i pozwala je zrównoważyć.
- Termostaty pokojowe, głowice i siłowniki pilnują stref, żeby nie grzać „na ślepo”.
W nowocześniejszych domach dobrze działa też sterowanie pogodowe, czyli takie, które zmienia temperaturę zasilania w zależności od warunków na zewnątrz. Przy podłogówce to szczególnie ważne, bo ten system ma dużą bezwładność cieplną. Reaguje wolno, więc nie lubi gwałtownych korekt. Grzejniki są bardziej dynamiczne, dlatego całość trzeba prowadzić tak, by jeden obieg nie nadrabiał błędów drugiego.
Jednego rozwiązania, którego sam nie lubię, to podpinanie podłogówki „na powrocie z grzejników” bez porządnego układu mieszającego. Na krótką metę taki pomysł bywa kuszący, ale hydraulicznie jest zbyt przypadkowy. W efekcie trudno utrzymać stabilną temperaturę i komfort w pomieszczeniach.
Jakie elementy są potrzebne i za co odpowiadają
Na papierze taki układ wygląda na prosty, ale w praktyce o sukcesie decyduje kilka elementów, które muszą ze sobą współpracować. Ja traktuję je jak zestaw obowiązkowy, a nie listę „dodatków”, z których można zrezygnować bez konsekwencji.
- Zawór mieszający - obniża temperaturę wody kierowanej do podłogówki, żeby posadzka nie była przegrzana.
- Pompa obiegowa - wymusza przepływ przez pętle podłogowe i stabilizuje pracę całego obiegu.
- Rozdzielacz - rozprowadza wodę na poszczególne pętle i pozwala kontrolować przepływy.
- Przepływomierze i zawory regulacyjne - ułatwiają równoważenie hydrauliczne, czyli ustawienie takiego przepływu, żeby każda pętla grzała równo.
- Głowice termostatyczne - ograniczają przegrzewanie pomieszczeń grzejnikowych i poprawiają komfort.
- Sprzęgło hydrauliczne - rozdziela przepływy między obiegami, gdy pracuje kilka pomp; nie magazynuje ciepła jak bufor, ale porządkuje hydraulikę.
- Automatyka strefowa - termostaty, listwa sterująca i siłowniki, które pozwalają sterować osobno podłogówką i grzejnikami.
W układach mieszanych szczególnie dobrze widać różnicę między zwykłym „przepompowaniem” wody a prawdziwym zrównoważeniem instalacji. Równoważenie hydrauliczne to po prostu dopasowanie przepływów do projektu, tak żeby jedna pętla nie zabierała całej wody drugiej. Bez tego nawet drogi osprzęt nie uratuje komfortu.
Jeśli instalacja jest niewielka, często wystarczy grupa mieszająca i porządny rozdzielacz. Gdy rośnie liczba obiegów, dochodzi sprzęgło hydrauliczne i bardziej rozbudowana automatyka. I właśnie wtedy widać, że elementy „dodatkowe” nie są ozdobą, tylko warunkiem stabilnej pracy.
Najczęstsze błędy, które psują komfort i podnoszą rachunki
Największe problemy w takich instalacjach zwykle nie wynikają z wad materiału, tylko z błędów projektowych albo pośpiechu przy montażu. To dobra wiadomość, bo większości z nich można uniknąć jeszcze przed zamknięciem posadzki i szafki rozdzielacza.
- Jeden parametr dla wszystkiego bez sprawdzenia doboru grzejników - grzejniki mogą okazać się za słabe, a podłoga za gorąca.
- Za małe grzejniki przy niskiej temperaturze zasilania - zamiast oszczędności pojawia się niedogrzanie i ciągła praca źródła ciepła.
- Brak osobnego mieszania dla podłogówki - podłoga dostaje zbyt wysoką temperaturę i traci komfort.
- Złe równoważenie przepływów - jedne pomieszczenia są ciepłe, inne stale chłodne.
- Pompy pracujące przeciw sobie - szumy, spadek wydajności i trudne do wyregulowania różnice temperatur.
- Brak uwzględnienia bezwładności podłogówki - użytkownik podkręca sterowanie „na szybko”, a instalacja reaguje z opóźnieniem.
- Za długie pętle i brak odpowietrzenia - podłogówka nie grzeje równomiernie, mimo że źródło ciepła pracuje poprawnie.
W praktyce najwięcej szkód robi jeden nawyk: próba ratowania źle policzonego układu samymi ustawieniami sterownika. Sterownik pomaga, ale nie zastąpi dobrze dobranych grzejników, właściwej pompy ani poprawnie ustawionych przepływów. Jeśli w projekcie coś jest za słabe, elektronika tego nie „dokręci”.
Przy większych instalacjach zwracam też uwagę na jakość odpowietrzenia i filtracji. Zanieczyszczenia oraz powietrze potrafią popsuć pracę zaworów i pomp szybciej, niż wielu inwestorów się spodziewa. Z tego powodu dobrze wykonany filtr i porządny rozruch są równie ważne jak sam schemat.
Ile to kosztuje i kiedy warto kupić gotowy zestaw
Jeśli mówimy o bardzo prostym rozwiązaniu, to zawór RTL dla jednej pętli podłogowej w małej łazience jest najtańszą opcją. W praktyce taki układ bywa zamknięty w koszcie około 400 zł za zawór z montażem, ale działa sensownie tylko w małej strefie, zwykle do 10-12 m². To rozwiązanie ma sens wtedy, gdy naprawdę chcesz tylko ciepłą podłogę, a nie pełnowymiarową podłogówkę w całym domu.
W standardowym układzie mieszanym koszt rośnie przez dodatkową pompę, zawór mieszający, rozdzielacz i automatykę strefową. Gotowy zestaw mieszający opłaca się szczególnie wtedy, gdy chcesz skrócić montaż i ograniczyć ryzyko błędu instalatora. Zamiast składać wszystko z pojedynczych części, dostajesz spójny moduł, który łatwiej uruchomić i później wyregulować.
Sprzęgło hydrauliczne z dwoma obiegami to już wariant dla bardziej rozbudowanych instalacji. Jest droższe, ale w większym domu lub przy kilku strefach bardzo często wygrywa stabilnością. Ja zwykle patrzę na to tak: jeśli układ ma być prosty, nie ma sensu go komplikować; jeśli ma być duży i wielostrefowy, oszczędność na hydraulice szybko odbije się na komforcie.
Najważniejsza zasada jest prosta: nie kupuje się armatury „na oko”, tylko pod konkretny układ temperatur, mocy i przepływów. To właśnie te liczby decydują o tym, czy instalacja będzie działała cicho, stabilnie i bez ciągłego korygowania nastaw.
Co sprawdzam przed pierwszym uruchomieniem instalacji
Zanim taka instalacja zacznie normalnie pracować, przechodzę przez kilka punktów kontrolnych. To moment, w którym najłatwiej wyłapać błędy bez kosztownej przeróbki i bez ryzyka, że problem wyjdzie dopiero po zamknięciu wszystkich zabudów.
- czy parametry projektowe grzejników i podłogówki są zapisane osobno,
- czy obieg podłogowy ma własne mieszanie i własną regulację przepływu,
- czy wszystkie pętle są odpowietrzone i wyregulowane,
- czy pompy nie wchodzą sobie w drogę,
- czy sterowanie strefowe wie, który obieg ma być niskotemperaturowy,
- czy instalacja została uruchomiona stopniowo, bez gwałtownego grzania świeżej wylewki,
- czy grzejniki mają wystarczającą moc przy rzeczywistym parametrze pracy, a nie tylko „na papierze”.
W nowej podłogówce ważne jest też prawidłowe wygrzanie jastrychu zgodnie z zaleceniami wykonawcy i producenta posadzki. To nie jest detal, który można pominąć, jeśli zależy ci na trwałości i równomiernym oddawaniu ciepła. Gdy taki etap zostanie zrobiony porządnie, cała instalacja później jest po prostu łatwiejsza w codziennym użytkowaniu.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to byłaby ona taka: najpierw policz temperatury i przepływy, dopiero potem wybieraj konkretne elementy. W układzie mieszanym to właśnie dobrze ustawiona hydraulika przesądza o komforcie, a nie sam fakt, że w domu są jednocześnie podłogówka i grzejniki.
