Otwarte naczynie wzbiorcze to jeden z tych elementów, które na co dzień są niewidoczne, a w krytycznym momencie decydują o bezpieczeństwie całej instalacji. Poniżej pokazuję, jak podłączyć naczynie wyrównawcze otwarte tak, by układ przyjmował rozszerzalność wody, poprawnie się odpowietrzał i nie miał miejsc, w których może dojść do zatoru albo zamarznięcia. Zwracam też uwagę na różnice między układem grawitacyjnym, pompowym i instalacją z kotłem na paliwo stałe, bo właśnie tam błędy montażowe wychodzą najszybciej.
Najważniejsze zasady są prostsze, niż wygląda to na schemacie
- Naczynie montuje się ponad najwyższym punktem instalacji z wyraźnym zapasem wysokości.
- Rury bezpieczeństwa i wzbiorcze prowadzi się bez zaworów, przewężeń i „syfonów”.
- Na odcinkach poziomych warto trzymać stały spadek w stronę źródła ciepła.
- Rura przelewowa ma odprowadzać nadmiar wody w sposób bezpieczny i czytelny.
- W układach z paliwem stałym i kominkiem z płaszczem wodnym poprawny montaż ma bezpośredni wpływ na bezpieczeństwo całej kotłowni.
Kiedy otwarte naczynie ma sens i co właściwie robi
W praktyce otwarte naczynie wzbiorcze pełni trzy role: kompensuje rozszerzalność wody, daje instalacji kontakt z atmosferą i odbiera nadmiar wody przy przegrzaniu. Właśnie dlatego układ otwarty nadal ma sens tam, gdzie źródło ciepła pracuje nierówno, a priorytetem jest odporność na chwilowe wzrosty temperatury, zwłaszcza przy kotłach na paliwo stałe i kominkach z płaszczem wodnym.
Plusem jest prostota: jeden dobrze poprowadzony układ robi więcej niż zestaw drobnych zabezpieczeń montowanych „na skróty”. Minusem są większe straty ciepła, ryzyko korozji i wrażliwość na zamarzanie, więc ja od razu zakładam, że takie naczynie musi być dostępne, zaizolowane i osadzone wysoko. Naczynie powinno wisieć wyraźnie nad najwyższym punktem instalacji; w praktyce nie schodziłbym poniżej około 0,3 m zapasu, a w prostych układach lepiej mieć jeszcze więcej, często rzędu 0,3-0,7 m. To właśnie ten zapas robi różnicę między stabilną pracą a ciągłym zapowietrzaniem. Kiedy już wiadomo, po co ten element jest w układzie, trzeba zobaczyć, jak powinien wyglądać sam schemat połączeń.

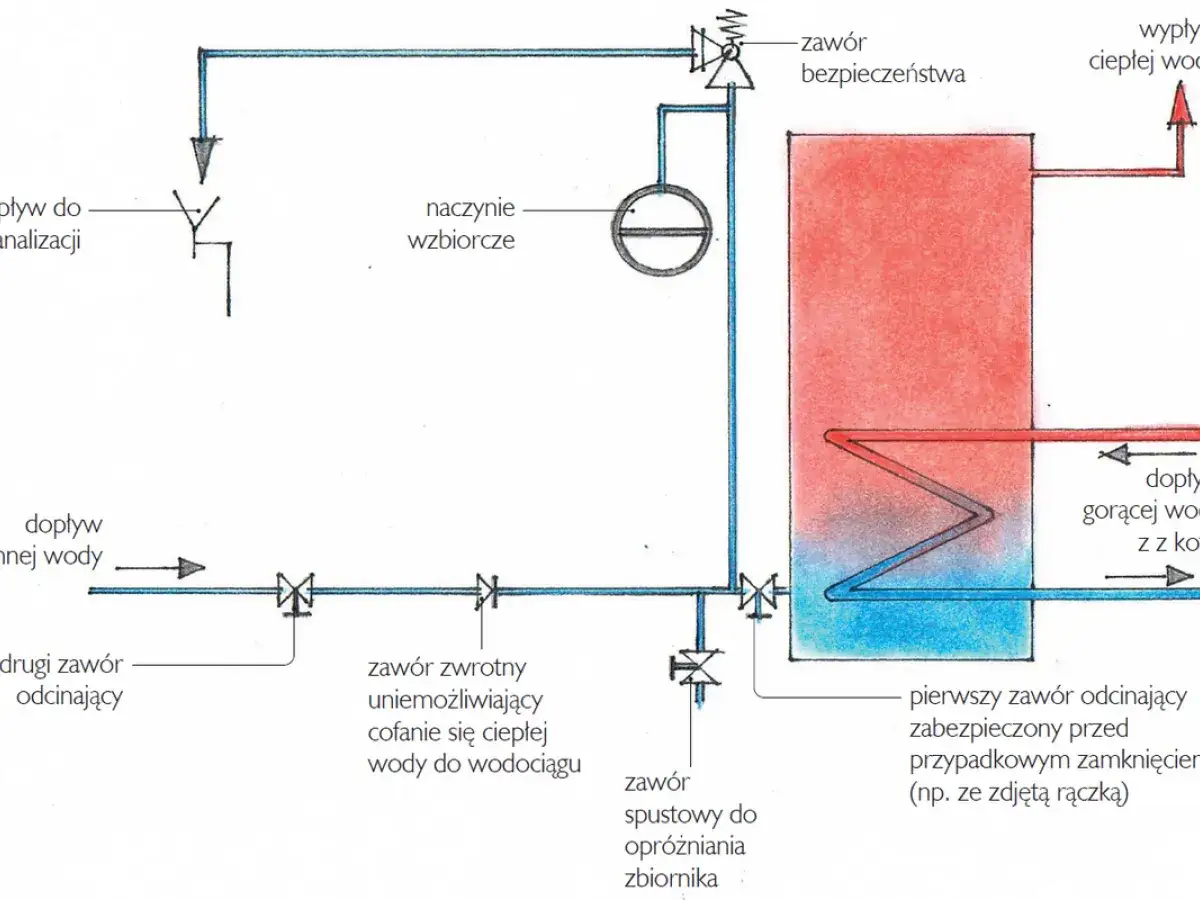

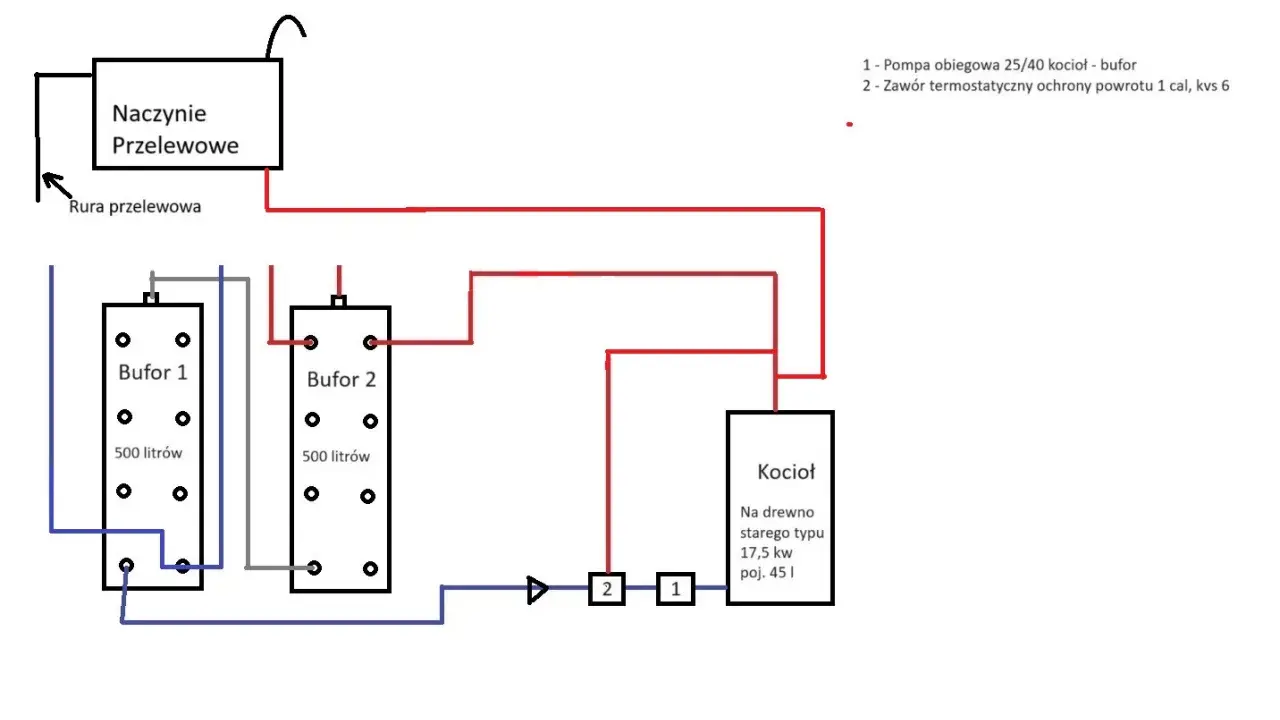

Jak wygląda poprawny schemat połączeń
W dokumentacjach spotkasz różne nazwy tych samych przewodów, dlatego ja patrzę przede wszystkim na ich funkcję. Najważniejsze jest to, aby między źródłem ciepła a naczyniem istniał stały, nieprzerwany tor dla wody i pary, bez armatury, która mogłaby go zamknąć albo zdławić.
| Element | Do czego służy | Jak powinien być poprowadzony | Najczęstszy błąd |
|---|---|---|---|
| Rura bezpieczeństwa / wzbiorcza | Łączy źródło ciepła z naczyniem i przejmuje wzrost objętości lub ciśnienia | Bez zaworów, bez przewężeń, możliwie krótko i ze stałym wzniosem | Zbyt mała średnica albo wstawiony zawór odcinający |
| Rura przelewowa | Odprowadza nadmiar wody z naczynia | Prowadzona tak, by wypływ był kontrolowany i bezpieczny | Ukrycie odpływu albo podłączenie go tak, że nie widać przepełnienia |
| Rura odpowietrzająca / przestrzeń otwarta | Zapewnia kontakt z atmosferą i pomaga usuwać powietrze | Drożna, bez przewężeń, z dostępem do kontroli | Zatkanie, załamanie albo zabrudzenie osadem |
| Rura sygnalizacyjna | Ułatwia kontrolę poziomu wody w większych układach | Widoczna, dostępna i zakończona tak, by dało się odczytać stan instalacji | Prowadzenie jej w miejsce, którego nikt nie sprawdza |
W zależności od producenta nazewnictwo bywa trochę inne, dlatego patrzę na funkcję, nie na etykietę. Jeżeli masz naczynie większe niż 50 litrów, dobrze jest zadbać także o otwór rewizyjny i sensowny dostęp serwisowy. Przy przelewie trzymam prostą zasadę: ma być bezpiecznie, widocznie i bez możliwości przypadkowego przydławienia. Jeśli ten układ jest poprawny, reszta montażu staje się dużo prostsza.
Jak podłączyć je krok po kroku
Ja zaczynam od sprawdzenia, gdzie jest najwyższy punkt instalacji i czy da się poprowadzić rury bez niepotrzebnych załamań. Jeśli już na tym etapie widać, że naczynie wyląduje za nisko albo po drodze pojawi się kilka ciasnych łuków, lepiej poprawić projekt niż później szukać przyczyny bulgotania.
- Wyznacz miejsce montażu. Naczynie ustaw możliwie wysoko, ponad najwyższym odbiornikiem ciepła. W praktyce liczy się zapas wysokości, a nie tylko symboliczne podniesienie o kilkadziesiąt centymetrów.
- Poprowadź rurę bezpieczeństwa lub wzbiorczą. Odcinek między źródłem ciepła a naczyniem prowadź możliwie pionowo albo z ciągłym wzniosem. Na odcinkach poziomych trzymaj spadek minimum 1% w stronę kotła i unikaj ciasnych kolan, w których zbiera się powietrze.
- Nie montuj armatury odcinającej. To nie jest miejsce na zawór kulowy „na wszelki wypadek”. Na tej trasie każdy element, który może zamknąć przepływ, jest błędem.
- Podłącz przelew do bezpiecznego odprowadzenia. Woda ma mieć gdzie wyjść, ale wypływ powinien pozostać czytelny. Jeśli coś zaczyna się przelewać, chcę to zobaczyć od razu, a nie po zalaniu kotłowni.
- Zadbaj o odpowietrzenie i izolację. W przestrzeni nieogrzewanej naczynie i rury trzeba zaizolować, a przy ryzyku mrozu zapewnić warunki, które nie dopuszczą do zamarznięcia wody w przewodach.
- Uruchom instalację i obserwuj poziom. Po napełnieniu sprawdzam, czy woda swobodnie dochodzi do naczynia, czy po nagrzaniu poziom pracuje stabilnie i czy przelew pozostaje suchy. Jeśli słychać bulgotanie, zwykle problem leży w geometrii rur albo w za małej wysokości naczynia.
Ten etap brzmi prosto, ale to właśnie tu najłatwiej zrobić błąd, który będzie wracał przy każdym sezonowym rozruchu. Dlatego następna sekcja jest o tym, co psuje montaż najczęściej i jak rozpoznać problem po objawach.
Gdzie montaż najczęściej się psuje
Najwięcej problemów widzę nie na samym naczyniu, tylko na trasie rur. Jeden źle poprowadzony odcinek potrafi zniweczyć poprawny dobór zbiornika, a potem użytkownik ma wrażenie, że instalacja sama z siebie wariuje.
| Błąd | Co widać w praktyce | Co sprawdzam najpierw |
|---|---|---|
| Naczynie za nisko | Bulgotanie, zapowietrzanie, niestabilny poziom wody | Różnicę wysokości względem najwyższego punktu instalacji |
| Armatura na rurze bezpieczeństwa | Ryzyko lokalnego przegrzania i brak swobodnego odbioru nadmiaru energii | Czy na żadnym odcinku nie ma zaworu, dławiącego trójnika albo zwężki |
| Za mała średnica rur | Hałas, słabsza cyrkulacja, trudniejsze odpowietrzanie | Średnicę wewnętrzną i długość trasy |
| Przewody bez spadku | Kieszenie powietrzne i przerwy w przepływie | Czy poziome odcinki mają stały wznios w stronę kotła |
| Przelew ukryty lub niedrożny | Woda szuka innej drogi, często do kotłowni albo na podłogę | Widoczność i drożność odpływu |
| Brak ochrony przed mrozem | Zamarznięty przewód lub pęknięcie w nieogrzewanej przestrzeni | Izolację i lokalizację naczynia |
Jeżeli problem pojawia się tylko przy mocnym grzaniu, zwykle szukam go w zbyt małym przekroju albo w źle dobranej wysokości montażu. Jeśli występuje od początku, winny bywa sam przebieg rur, więc wtedy nie ma sensu „regulować” instalacji, tylko trzeba ją po prostu poprawić. To prowadzi do najważniejszego pytania: jak dobrać układ do konkretnego typu instalacji.
Jak dobrać wysokość i średnicę do konkretnej instalacji
Nie ma jednego montażu, który pasuje do wszystkiego. Inaczej patrzę na prostą instalację grawitacyjną, inaczej na układ pompowy, a jeszcze inaczej na kotłownię z paliwem stałym, gdzie liczy się przede wszystkim bezpieczeństwo przy gwałtownym wzroście temperatury.
| Typ instalacji | Na co zwracam uwagę | Praktyczna wskazówka |
|---|---|---|
| Grawitacyjna z rozdziałem górnym | Wysoki montaż i naturalny, swobodny przepływ | Trzymaj duży zapas wysokości i nie komplikuj trasy rur |
| Pompowa z pompą na zasilaniu | Pompa nie może zaburzać kontaktu instalacji z naczyniem | Wzrost ciśnienia i spadki przepływu sprawdź na najdalszym obiegu |
| Pompowa z pompą na powrocie | Większa wrażliwość na podciśnienie i zapowietrzanie | Jeszcze bardziej pilnuj wysokości oraz braku przewężeń |
| Kocioł na paliwo stałe lub kominek z płaszczem | Swobodny odbiór nadmiaru ciepła | Tu nie ma miejsca na eksperymenty z zaworami odcinającymi |
Przy średnicach trzymam się zasady prostoty: rury bezpieczeństwa i wzbiorcze nie powinny schodzić poniżej 25 mm średnicy wewnętrznej, a rura odpowietrzająca zwykle minimum 15 mm. Przy większych mocach przekrój musi rosnąć wraz z kotłem, więc nie dobierałbym go „na oko” tylko pod konkretną instalację. Jeśli w kotłowni masz naczynie większe niż 50 litrów, dobrze sprawdza się także rewizja umieszczona powyżej króćca przelewowego, bo później naprawdę ułatwia kontrolę stanu zbiornika.
Takie dopasowanie daje dużo większy zapas bezpieczeństwa niż sam zakup większego naczynia. Ostatni krok to krótka kontrola przed sezonem, która w praktyce decyduje o tym, czy instalacja będzie pracowała spokojnie, czy zacznie sprawiać kłopoty.
Na koniec zostaw sobie prosty test przed sezonem
Przed pierwszym rozpaleniem zawsze sprawdzam kilka rzeczy: czy w naczyniu jest właściwy poziom wody, czy przelew jest drożny, czy na rurach nie pojawiły się przewężenia ani przypadkowe zawory oraz czy całość nie zamarznie w miejscu, w którym stoi. Warto też nasłuchiwać pracy instalacji przez pierwsze dni grzania, bo bulgotanie, szumy i szybkie wahania poziomu zwykle pokazują błąd w prowadzeniu przewodów szybciej niż jakikolwiek manometr.
Jeżeli układ jest prosty, dobrze zaprojektowany i ma swobodny kontakt z atmosferą, otwarte naczynie działa bezpretensjonalnie przez lata. Najwięcej zyskujesz nie na samym zbiorniku, tylko na tym, że rury są krótkie, drożne, odpowiednio wysokie i po prostu nie dają instalacji sposobu, by sama siebie zablokowała.
