Wybór sposobu podłączenia grzejnika wpływa nie tylko na to, jak szybko oddaje ciepło, ale też na równomierność nagrzewania, estetykę instalacji i wygodę serwisowania. Poniżej rozkładam na czynniki pierwsze rodzaje podłączeń grzejników, pokazuję ich praktyczne zastosowanie i wyjaśniam, kiedy lepiej postawić na boczne, dolne, krzyżowe albo centralne zasilanie. To temat ważny zarówno przy remoncie mieszkania, jak i przy projektowaniu nowej instalacji, bo błędny wybór potrafi odebrać realną część mocy grzewczej.
Najpierw dopasuj układ do grzejnika i instalacji, dopiero potem do wyglądu wnętrza
- Boczne podłączenie jest najprostsze przy wymianie starych grzejników i zwykle najmniej ingeruje w istniejącą instalację.
- Dolne daje lepszy efekt wizualny, ale wymaga modelu zaprojektowanego do takiego zasilania.
- Krzyżowe pomaga równiej rozprowadzić ciepło w dłuższych grzejnikach.
- Centralne dolne dobrze sprawdza się w grzejnikach dekoracyjnych i łazienkowych.
- Przy kilku grzejnikach w jednej gałęzi lepsze jest zwykle połączenie równoległe niż szeregowe.
- Jeśli grzejnik ma zły układ podłączenia, spada nie tylko wygoda montażu, ale też jego wydajność.
Najważniejsze typy podłączeń i gdzie sprawdzają się najlepiej
W praktyce nie chodzi o jeden „idealny” schemat, tylko o dopasowanie go do konkretnego grzejnika, prowadzenia rur i źródła ciepła. Ja zwykle zaczynam od pytania: czy instalacja ma wyglądać jak najmniej inwazyjnie, czy priorytetem jest pełna sprawność i łatwy serwis?
| Typ podłączenia | Jak wygląda | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Boczne | Zasilanie i powrót są po jednej stronie grzejnika | Wymiana starego grzejnika, instalacje z widocznymi pionami, prosty remont | Rury są bardziej widoczne, a długość grzejnika ma większe znaczenie dla równomiernego grzania |
| Dolne | Oba przyłącza wychodzą od spodu, często w rozstawie 50 mm | Nowe instalacje, estetyczne wnętrza, grzejniki płytowe i dekoracyjne | Model musi być do tego przystosowany, inaczej spada komfort i wydajność |
| Krzyżowe | Zasilanie jest u góry z jednej strony, a powrót na dole po stronie przeciwnej | Dłuższe grzejniki, gdy zależy nam na równym rozkładzie temperatury | Wymaga sensownego prowadzenia rur, więc nie zawsze da się je zastosować przy remoncie |
| Centralne dolne | Oba króćce są w dolnej części, zwykle blisko środka | Grzejniki łazienkowe i dekoracyjne, gdzie liczy się symetria i wygląd | Trzeba dobrać właściwy zestaw zaworów i sprawdzić stronę podłączenia |
W grzejnikach płytowych bardzo często spotyka się podłączenie dolne 50 mm, czyli takie, w którym rozstaw króćców wynosi 5 cm. W wielu modelach pracuje tam wewnętrzny rozdzielacz przepływu, który prowadzi wodę przez korpus tak, by ciepło rozchodziło się równiej. To rozwiązanie ma sens tylko wtedy, gdy producent przewidział taki układ od początku, a nie jako „dorabianie” po fakcie.
Kiedy ten podział jest jasny, łatwiej ocenić, czy w remoncie wygra boczne, czy dolne prowadzenie rur. I właśnie ten wybór najczęściej przesądza o tym, czy montaż będzie prosty, czy zacznie się seria niepotrzebnych kompromisów.
Boczne czy dolne w praktyce

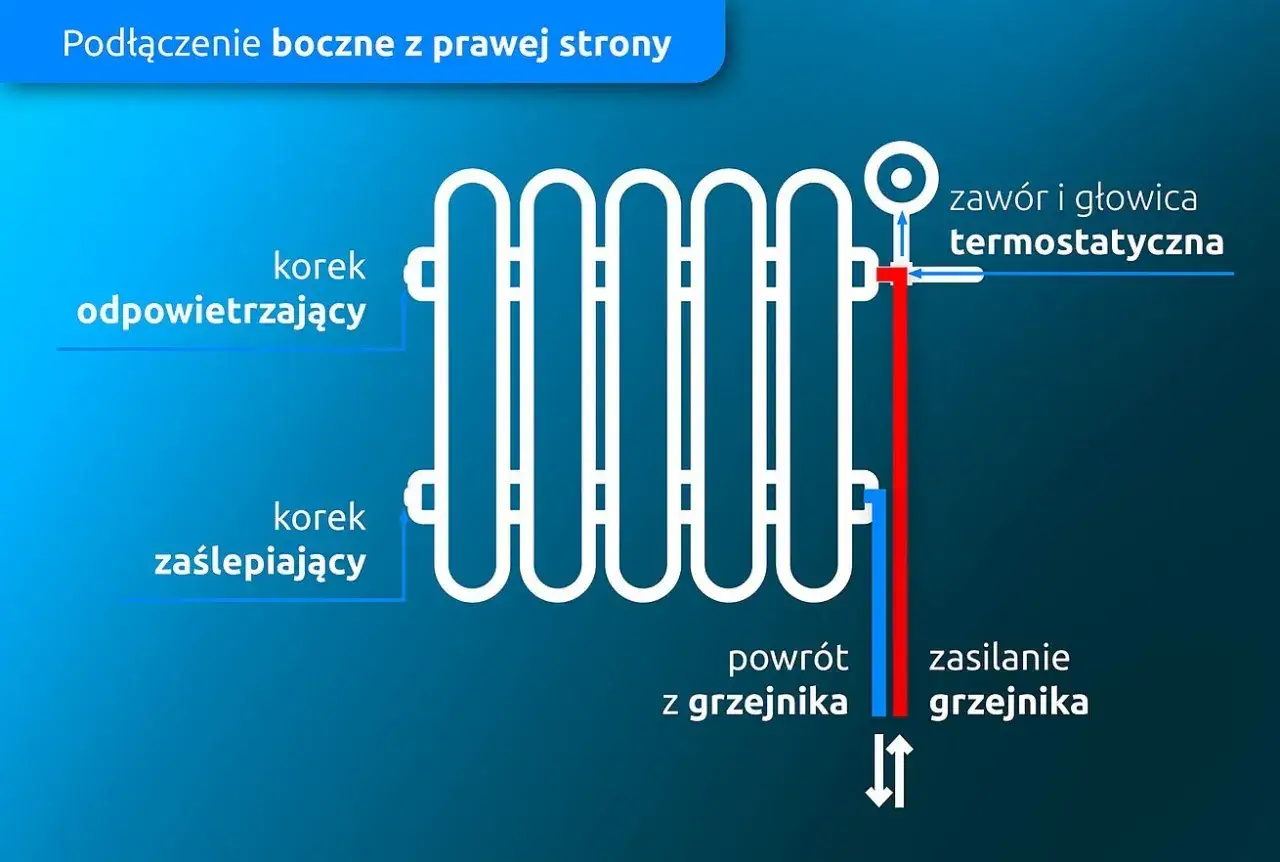

Boczne podłączenie nadal jest bardzo użyteczne, zwłaszcza gdy wymienia się grzejnik w istniejącej instalacji. Jeśli rury wychodzą ze ściany albo z pionu i nie ma sensu kuć połowy pomieszczenia, to zwykle właśnie ten wariant wygrywa. Dla hydraulika jest prostszy, a dla użytkownika często tańszy w adaptacji.
Dolne podłączenie wygrywa wyglądem. Rury można ukryć, a grzejnik zyskuje lżejszy, bardziej uporządkowany charakter. To szczególnie ważne w salonie, sypialni albo łazience, gdzie instalacja nie powinna od razu przyciągać wzroku. W nowoczesnych wnętrzach to często argument równie mocny jak sama wygoda montażu.
Jest jednak warunek: grzejnik musi być do tego zaprojektowany. W katalogach producentów, między innymi Purmo, przy nieprawidłowym podłączeniu pojawia się spadek mocy przekraczający 30%, więc tu naprawdę nie warto improwizować. Jeśli model ma być dolny, musi mieć odpowiedni kanał przepływu, właściwą wkładkę i zgodny zestaw zaworów.
W praktyce patrzę na to tak: boczne podłączenie jest bardziej tolerancyjne przy modernizacji, a dolne lepiej pasuje do nowych instalacji, szczególnie tam, gdzie zależy nam na czystej estetyce. Następny krok to układy, które pomagają jeszcze lepiej rozprowadzić ciepło w samym grzejniku.
Krzyżowe i centralne gdy liczy się równy rozkład ciepła
Podłączenie krzyżowe, nazywane też diagonalnym, ma prostą logikę: gorąca woda wpływa górą z jednej strony, a wychodzi dołem po stronie przeciwnej. Dzięki temu przepływ lepiej „przeczesuje” cały korpus grzejnika, co jest szczególnie przydatne w modelach dłuższych. Właśnie dlatego ten schemat często wybiera się tam, gdzie grzejnik ma dużą szerokość i ma pracować możliwie równomiernie na całej powierzchni.
Podłączenie centralne dolne jest z kolei częste w grzejnikach łazienkowych i dekoracyjnych. Daje symetryczny wygląd, łatwiej ukryć instalację, a całość prezentuje się porządniej niż przy widocznych przewodach po bokach. To jednak nie jest rozwiązanie „uniwersalne” - trzeba sprawdzić, czy grzejnik ma przewidziany odpowiedni zestaw przyłączeniowy i czy zawór termostatyczny pasuje do układu zasilania.
Krzyżowe podłączenie bywa też dobrym ratunkiem przy modernizacji, gdy istniejące wyjścia rur nie pokrywają się z idealnym układem grzejnika. Ja traktuję je jako sensowny kompromis między sprawnością a możliwościami technicznymi, nie jako ozdobę katalogową. Jeśli w grę wchodzi więcej niż jeden grzejnik, trzeba jeszcze rozstrzygnąć, jak poprowadzić całą gałąź instalacji.
Szeregowo czy równolegle przy kilku grzejnikach
To pytanie wraca bardzo często, bo przy rozbudowie instalacji ludzie mylą sposób podłączenia grzejnika z tym, jak łączy się kilka odbiorników ciepła w jednej linii. I tu różnica jest naprawdę istotna.
| Układ | Co się dzieje z wodą | Plusy | Minusy |
|---|---|---|---|
| Szeregowy | Woda przepływa przez pierwszy grzejnik, potem przez kolejny | Prostsze prowadzenie rur, czasem mniej materiału | Kolejne grzejniki dostają chłodniejsze medium, więc ich moc spada |
| Równoległy | Każdy grzejnik dostaje zasilanie z osobnej odnogi | Równe warunki pracy, łatwiejsze balansowanie instalacji | Wymaga lepszego projektu i zwykle większej liczby elementów |
W nowoczesnych instalacjach dwururowych i na rozdzielaczach częściej wygrywa układ równoległy, bo oba grzejniki pracują stabilniej i łatwiej je wyregulować. Szeregowe połączenie zdarza się głównie w starszych rozwiązaniach albo tam, gdzie inwestor chce ograniczyć zakres przeróbek, ale trzeba wtedy liczyć się z tym, że ostatni odbiornik będzie zwykle chłodniejszy.
W instalacji jednorurowej kluczowy staje się bypass, czyli obejście grzejnika. Bez niego zamknięcie jednego zaworu mogłoby zatrzymać przepływ w całej gałęzi. To drobiazg, który łatwo przeoczyć, a potem trudno zrozumieć, dlaczego część instalacji przestała działać tak, jak powinna.
Jak dobrać podłączenie do konkretnego grzejnika i źródła ciepła
Nie każdy grzejnik reaguje na ten sam układ tak samo. Inaczej patrzę na model płytowy, inaczej na drabinkowy, a jeszcze inaczej na dekoracyjny grzejnik pionowy. Najważniejsze jest to, czy konstrukcja korpusu wspiera dany sposób zasilania, bo sam fakt, że da się fizycznie wkręcić rurę, nie znaczy jeszcze, że całość będzie działała dobrze.
- Grzejnik płytowy najlepiej dobierać według przewidzianego przez producenta typu przyłącza: bocznego albo dolnego. Wersje kompaktowe i dolne są dziś bardzo popularne w nowych domach.
- Grzejnik łazienkowy często korzysta z dolnego centralnego albo bocznego podłączenia, bo wtedy łatwiej zachować symetrię i miejsce na akcesoria.
- Instalacja z pompą ciepła wymaga szczególnej uwagi, bo pracuje na niższych parametrach. Każde ograniczenie przepływu i każdy błąd w podłączeniu szybciej odbija się na komforcie.
- Stara instalacja z pionami zazwyczaj wymusza boczne albo krzyżowe rozwiązanie, bo przeróbka na dolne podłączenie może być nieopłacalna albo zbyt inwazyjna.
Ważny jest też zestaw armatury. Zawór termostatyczny reguluje dopływ wody do grzejnika, a zawór odcinający pozwala go odłączyć bez wyłączania całej instalacji. Jeżeli źle dobierzemy kierunek przepływu albo pomylimy zasilanie z powrotem, grzejnik nadal może grzać, ale już nie tak, jak przewidziano. To jeden z tych błędów, które na papierze wyglądają błaho, a w praktyce potrafią zabrać sporą część wydajności.
Gdy dobór techniczny jest już jasny, zostaje ostatnia warstwa: błędy montażowe, które psują nawet dobrze wybrany układ. I właśnie na nich najłatwiej traci się czas oraz pieniądze.
Najczęstsze błędy, które obniżają moc grzejnika
- Odwrócone zasilanie i powrót - grzejnik może wtedy grzać nierówno, a przy niektórych modelach spada też jego moc.
- Zły dobór grzejnika do układu - model bez przewidzianego dolnego przyłącza nie powinien być „przerabiany” na siłę.
- Brak równoważenia instalacji - jeśli pierwszy grzejnik jest bardzo gorący, a dalsze ledwo ciepłe, problem często leży w regulacji przepływu.
- Za ciasne prowadzenie rur - zbyt mała średnica albo długie przewężenia zwiększają opory i pogarszają pracę układu.
- Brak dostępu do zaworów i odpowietrznika - serwisowanie robi się wtedy uciążliwe, a czasem wręcz niemożliwe bez demontażu elementów zabudowy.
- Ślepe kierowanie się estetyką - ukrycie rur wygląda dobrze tylko wtedy, gdy nie pogarsza hydrauliki całej instalacji.
To właśnie dlatego w praktyce nie lubię projektów, w których o wszystkim decyduje wygląd. Jeśli grzejnik ma ogrzewać pomieszczenie przez wiele lat, musi mieć nie tylko ładne podłączenie, ale też sensowny przepływ, właściwy dobór zaworów i możliwość obsługi bez rozkuwania ściany. Kiedy to wszystko jest dopięte, zostaje już tylko wybór najrozsądniejszego wariantu dla konkretnego przypadku.
Co zwykle sprawdza się najlepiej w nowym domu i przy remoncie
Jeśli projektuję nową instalację, najczęściej wybieram dolne podłączenie w grzejnikach płytowych i centralne w łazienkowych, bo daje to dobry kompromis między wyglądem a funkcjonalnością. W połączeniu z poprawnie dobranymi zaworami i równym rozprowadzeniem obiegów taki układ jest wygodny w codziennym użytkowaniu i prostszy do utrzymania w ryzach.
Przy remoncie częściej wygrywa boczne albo krzyżowe podłączenie, bo pozwala ograniczyć przeróbki i wykorzystać to, co już jest w ścianie. Jeśli jednak wymieniasz grzejnik na nowy model i masz możliwość zmiany układu bez dużych kosztów, warto rozważyć dolne zasilanie - zwłaszcza wtedy, gdy zależy ci na czystym efekcie wizualnym.
Najpraktyczniejsza zasada jest prosta: najpierw sprawdź, do jakiego przyłącza przystosowany jest konkretny model, potem oceń możliwości istniejącej instalacji, a dopiero na końcu wybieraj wersję, która najlepiej pasuje do wnętrza. Taki porządek myślenia oszczędza i nerwy, i poprawki.
