Połączenie niskotemperaturowej podłogówki z klasycznymi grzejnikami może działać dobrze, ale tylko wtedy, gdy instalacja jest zaprojektowana pod różne temperatury zasilania i sensownie zrównoważona. Podłogówka i grzejniki na jednym rozdzielaczu to rozwiązanie, które czasem oszczędza miejsce i upraszcza montaż, lecz równie łatwo może wprowadzić problemy z komfortem, hałasem i sterowaniem. W tym tekście pokazuję, kiedy taki układ ma sens, czego wymaga i jakie błędy najczęściej psują efekt.
Najważniejsze wnioski o mieszanym układzie grzewczym
- Taki układ jest możliwy, ale nie powinien pracować „na jednej temperaturze” bez podmieszania.
- Najlepiej sprawdza się przy małej liczbie pętli i wtedy, gdy chcesz ograniczyć zajętą przestrzeń.
- Podłogówka zwykle potrzebuje niższej temperatury niż grzejniki, więc zawór mieszający i pompa nie są dodatkiem, tylko koniecznością.
- W większych domach osobne rozdzielacze albo wyraźnie rozdzielone obiegi są zwykle prostsze w regulacji.
- Największe znaczenie ma równoważenie przepływów, a nie sam typ rozdzielacza.
- Przy pompie ciepła warto szczególnie pilnować niskich temperatur zasilania i sensownego doboru grzejników.
Czy da się połączyć podłogówkę z grzejnikami na jednym rozdzielaczu
Da się, ale pod warunkiem, że nie mylimy jednego miejsca montażu z jedną wspólną temperaturą pracy. W praktyce chodzi o układ mieszany, w którym część obiegów pracuje na wyższej temperaturze, a część na niższej, zwykle z pomocą zaworu mieszającego i dodatkowej pompy. To ważne rozróżnienie, bo zwykły rozdzielacz bez mieszania nie załatwia sprawy i bardzo szybko prowadzi do przegrzewania podłogi albo niedogrzania grzejników.
Z mojego doświadczenia największy błąd polega na tym, że ktoś widzi „jedną szafkę” i zakłada, że wszystko da się podłączyć jak do listwy zasilającej. Instalacja grzewcza działa inaczej: grzejniki lubią wyższą temperaturę wody, a podłogówka pracuje bezpiecznie i stabilnie na niższej. Jeśli więc mówimy o jednym rozdzielaczu, to najczęściej chodzi o kompaktowy zestaw, który w tej samej szafce obsługuje dwa obiegi, ale już nie w identyczny sposób. To prowadzi wprost do pytania, kiedy takie rozwiązanie ma sens, a kiedy lepiej od razu rozdzielić system.
Kiedy taki układ ma sens, a kiedy lepiej postawić na dwa osobne rozdzielacze
Najuczciwsza odpowiedź brzmi: to zależy od skali instalacji, źródła ciepła i miejsca, jakim dysponujesz. W małej modernizacji taki układ bywa bardzo praktyczny. W nowym domu z kilkoma strefami grzewczymi zazwyczaj wygrywa prostsza hydraulika i osobna regulacja obiegów.
| Sytuacja | Jeden wspólny moduł | Kiedy lepiej rozdzielić |
|---|---|---|
| Jedna lub dwie pętle podłogówki, np. łazienka | Tak, zwykle ma to sens | Nie, jeśli nie brakuje miejsca |
| Modernizacja starego domu z kotłem gazowym | Tak, gdy chcesz ograniczyć przeróbki | Tak, jeśli instalacja jest rozbudowana i nierówna |
| Nowy dom z pompą ciepła | Tylko przy dobrze policzonych temperaturach | Często tak, bo prostsze sterowanie daje lepszy efekt |
| Dużo pętli, kilka kondygnacji, różne strefy | Raczej nie | Zdecydowanie tak |
Warto też pamiętać o źródle ciepła. Przy pompie ciepła wyższa temperatura zasilania grzejników potrafi wyraźnie pogorszyć sprawność całego systemu, więc mieszany układ trzeba projektować ostrożniej niż przy kotle kondensacyjnym. Jeżeli instalacja jest większa, bardziej złożona albo ma kilka niezależnych stref, to zwykle lepszy efekt daje osobny rozdział obiegów niż próba upchnięcia wszystkiego w jednym punkcie. Skoro wiemy już, kiedy to ma sens, przejdźmy do tego, jak taki układ powinien być zbudowany.

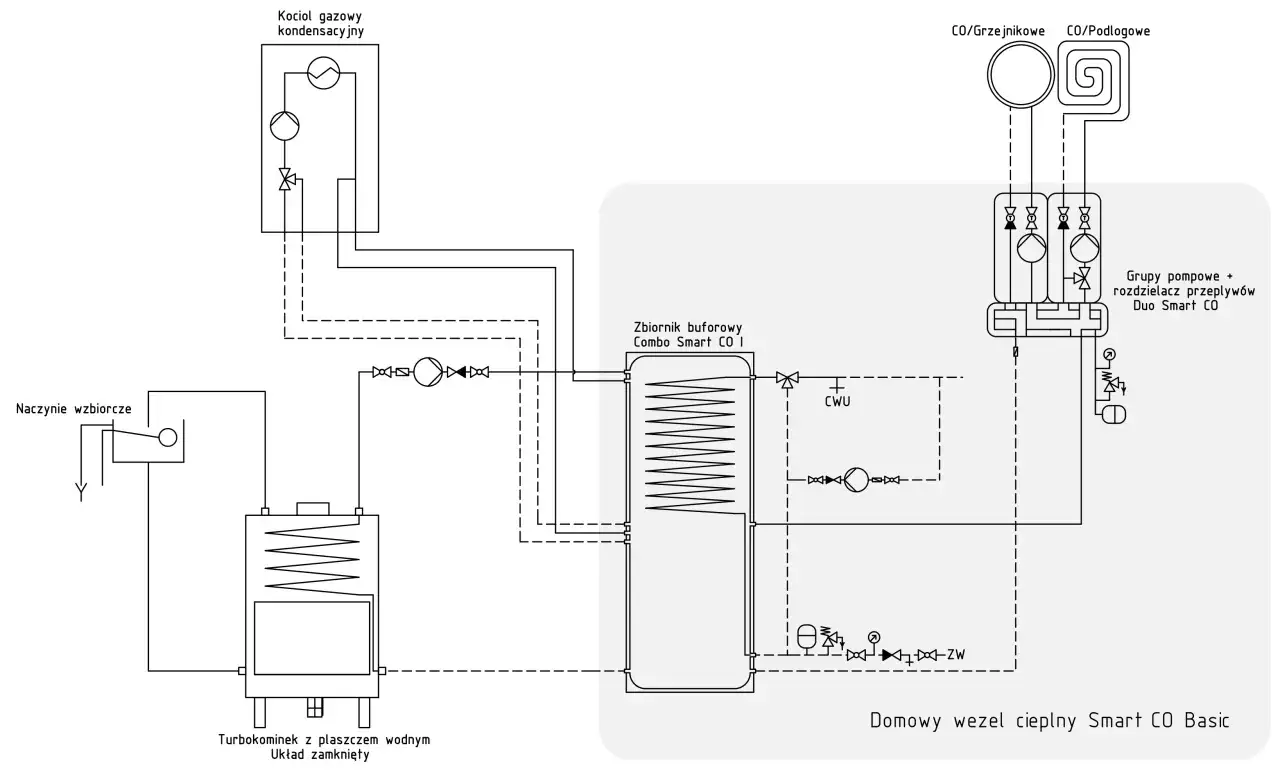

Jak powinien wyglądać poprawny układ hydrauliczny

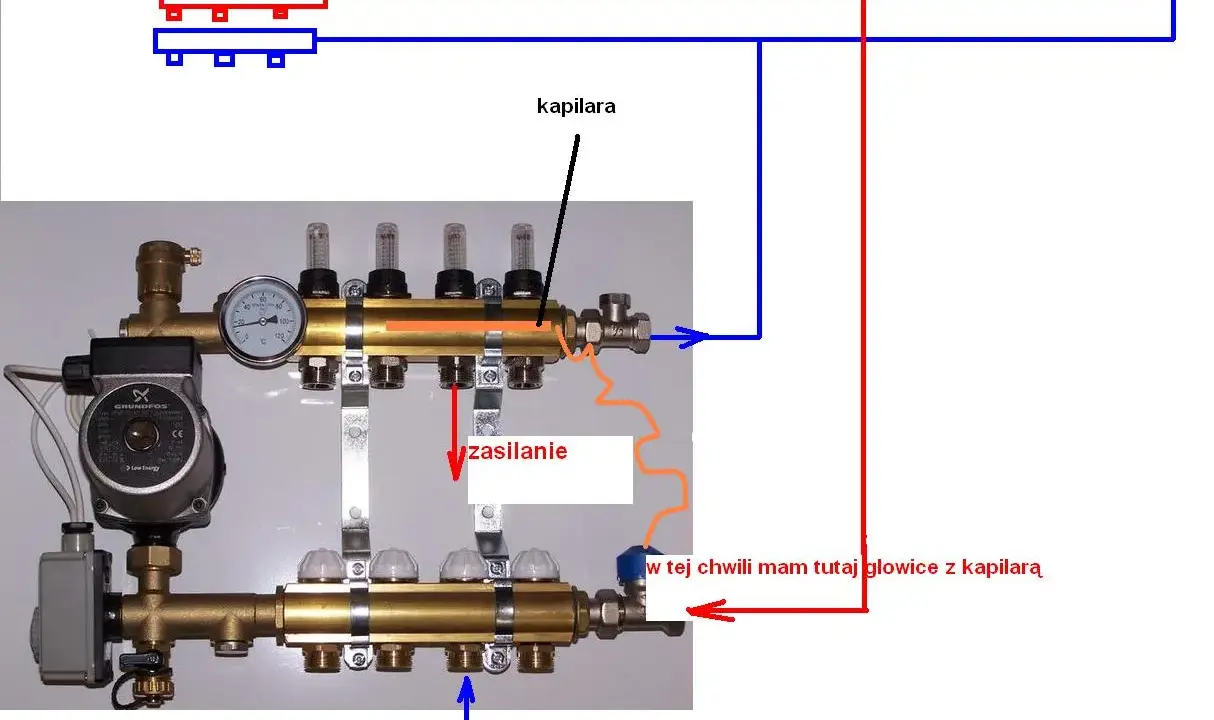

Jeżeli układ ma działać stabilnie, potrzebuje czegoś więcej niż samego rozdzielacza. W praktyce chodzi o zestaw elementów, które razem utrzymują odpowiednią temperaturę i przepływ w obu częściach instalacji. Najczęściej widzę tu trzy kluczowe warstwy: źródło ciepła, część mieszającą oraz właściwą regulację obiegów.
| Element | Po co jest | Dlaczego ma znaczenie |
|---|---|---|
| Zawór mieszający | Obniża temperaturę wody dla podłogówki | Chroni posadzkę i zwiększa komfort |
| Pompa obiegowa | Zapewnia przepływ przez pętle | Bez niej podłogówka często pracuje nierówno |
| Przepływomierze | Pozwalają ustawić przepływ w każdej pętli | Ułatwiają równoważenie i diagnozę problemów |
| Siłowniki i termostaty | Regulują temperaturę w strefach | Bez nich system reaguje wolniej i mniej precyzyjnie |
| Odpowietrzenie i zawory spustowe | Ułatwiają uruchomienie i serwis | Powietrze w instalacji potrafi zabić przepływ |
| Sprzęgło hydrauliczne | Rozdziela obiegi w większych układach | Pomaga, gdy źródło ciepła i obiegi mają różne potrzeby |
W małych zestawach mieszających temperatura zasilania podłogi bywa ograniczana do około 55°C, ale w normalnej pracy zwykle celuje się niżej, najczęściej w okolice 30-40°C. Dla grzejników typowe są wyższe parametry, często 45-55°C, choć w dobrze dobranych instalacjach bywa mniej. Zestaw mieszający nie jest więc ozdobą rozdzielacza, tylko elementem, który pozwala zbudować dwa różne światy w jednej szafce. Następny krok to ustawienie temperatur i przepływów tak, żeby te światy nie zaczęły ze sobą walczyć.
Jak ustawić temperatury i przepływy, żeby system był cichy i przewidywalny
Jeżeli miałbym wskazać jeden parametr, który najczęściej decyduje o komforcie, byłby to przepływ w pętlach. Sama temperatura jest ważna, ale bez prawidłowego zrównoważenia obiegów nawet dobrze dobrana instalacja zaczyna się zachowywać kapryśnie. Krótsza pętla zwykle „zabiera” więcej wody, a dłuższa może niedogrzewać, jeśli nie zostanie zdławiona lub ustawiona odpowiednio na rotametrze.
Przy ogrzewaniu mieszanym dobrze działa prosty porządek: grzejniki dostają wyższą temperaturę zasilania, podłogówka niższą, a przepływy są ustawione osobno dla każdego obiegu. W praktyce oznacza to, że termostat pokojowy steruje strefą, a nie tylko samym kotłem. Rotametr, czyli przepływomierz pokazujący przepływ w litrach na minutę, pomaga od razu zobaczyć, czy dana pętla dostaje tyle wody, ile potrzebuje.
- Podłogówkę ustawiam niżej, zwykle w zakresie 30-40°C na zasilaniu.
- Grzejniki w instalacji mieszanej często pracują na 45-55°C, ale warto sprawdzić ich realne zapotrzebowanie.
- Jeśli są dwie pętle podłogowe, krótszą zwykle trzeba przydławić, żeby nie dominowała nad dłuższą.
- Przy pierwszym uruchomieniu sprawdzam odpowietrzenie, bo powietrze robi z instalacji loterię.
- Po kilku godzinach pracy koryguję nastawy, a nie zostawiam układu „na oko”.
To jest moment, w którym widać przewagę automatyki. Dobrze ustawiony układ reaguje spokojnie, bez przegrzewania i bez ciągłego klikania zaworów. Kiedy tego brakuje, zaczynają się błędy, które można przewidzieć jeszcze przed pierwszym sezonem grzewczym.
Najczęstsze błędy, które psują taki układ
Z mojego doświadczenia najdroższe nie są komponenty, tylko pomyłki w montażu i regulacji. Sam rozdzielacz może być przyzwoity, ale jeśli ktoś połączy obiegi „na skróty”, efekt będzie słaby niezależnie od marki armatury. Poniżej zestawiam błędy, które pojawiają się najczęściej.
| Błąd | Co się dzieje | Skutek dla użytkownika |
|---|---|---|
| Brak zaworu mieszającego | Podłoga dostaje za gorącą wodę | Przegrzewanie, spadek komfortu, ryzyko uszkodzeń |
| Jedna pompa do wszystkiego | Obiegi wzajemnie się dławą | Nierówne grzanie i głośniejsza praca |
| Brak równoważenia pętli | Krótsze obiegi biorą większość przepływu | Jedne pomieszczenia są za ciepłe, inne za chłodne |
| Za długie pętle podłogowe | Opory rosną, przepływ spada | Podłoga grzeje nierówno i z opóźnieniem |
| Brak płukania i odpowietrzenia | W układzie zostaje powietrze i brud | Szumy, spadek wydajności, trudny rozruch |
| Brak niezależnego sterowania stref | Cały dom reaguje tak samo | Przeciąganie temperatury i słabszy komfort |
Najbardziej zdradliwy jest błąd pozornie ekonomiczny: oszczędzanie na automatyce. Często inwestor skupia się na samym rozdzielaczu, a pomija siłowniki, sterowanie i poprawne ustawienie przepływów. Potem system niby działa, ale wymaga ciągłych ręcznych korekt. Skoro wiemy już, czego unikać, warto policzyć, ile taki układ naprawdę kosztuje i kiedy przestaje być opłacalny.
Ile to kosztuje i kiedy projekt naprawdę się zwraca
Cena zależy głównie od tego, czy mówimy o małym dodatku do istniejącej instalacji, czy o pełniejszym układzie mieszanym. W katalogach producentów małe zestawy mieszające do jednej lub dwóch pętli pojawiają się mniej więcej od poziomu 1800-2000 zł netto, a kompletne zestawy z pompą, zaworem i zabezpieczeniem temperatury zwykle kosztują więcej. Do tego trzeba doliczyć montaż, armaturę pomocniczą, szafkę i ewentualne sterowanie strefowe.
- Mały zestaw mieszający do 1-2 pętli: zwykle około 1800-2500 zł netto za sam komplet.
- Rozdzielacz typu duo z pompą i mieszaczem: najczęściej około 1800-3500 zł brutto, zależnie od liczby obiegów.
- Szafka, siłowniki, termostaty i drobna armatura: często dodatkowe 1000-3000 zł.
- Montaż i uruchomienie: w praktyce zwykle kolejne kilkaset do kilku tysięcy złotych, zależnie od regionu i zakresu przeróbek.
Opłacalność nie polega jednak na tym, żeby wydać jak najmniej. Liczy się to, czy instalacja będzie stabilna po pierwszym sezonie grzewczym i czy da się ją sensownie wyregulować bez nerwów. Przy jednej małej strefie podłogowej taki zestaw często wygrywa prostotą. Przy dużym domu z kilkoma obiegami lepiej dołożyć do projektu i rozdzielić układ, niż później walczyć z niedogrzanymi pokojami. To prowadzi do ostatniej, praktycznej decyzji: co bym wybrał w konkretnych scenariuszach.
Co wybrałbym w praktyce w domu z grzejnikami i podłogówką
Jeżeli instalacja ma tylko wspierać jedną łazienkę, kuchnię albo niewielki fragment strefy dziennej, wybrałbym kompaktowy moduł mieszający i nie komplikowałbym układu bardziej, niż to konieczne. To rozsądny kompromis między kosztem, miejscem i komfortem. Gdy jednak mówimy o całym domu, sytuacja wygląda inaczej.
- Mała modernizacja z jedną lub dwiema pętlami podłogi: kompaktowy zestaw mieszający ma sens.
- Dom z kotłem kondensacyjnym i kilkoma grzejnikami: można zbudować układ mieszany, ale tylko z poprawnym równoważeniem.
- Nowy dom z pompą ciepła: lepiej dążyć do niskotemperaturowej instalacji i ograniczać różnice między obiegami.
- Duży budynek z wieloma strefami: zwykle korzystniejsze są osobne rozdzielacze lub bardziej rozbudowana automatyka.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby bardzo prosta: najpierw projekt, potem armatura. Sam rozdzielacz nie rozwiąże niczego, jeśli nie wiadomo, jaką temperaturą mają pracować pętle, jakie będą opory i kto ma sterować poszczególnymi strefami. W dobrze zrobionym układzie mieszanym liczy się precyzja, a nie liczba elementów na ścianie.
