Dobrze zaprojektowany schemat centralnego ogrzewania decyduje nie tylko o tym, czy w domu będzie ciepło, ale też o bezpieczeństwie, zużyciu energii i tym, jak łatwo da się całą instalację wyregulować po uruchomieniu. W praktyce to układ źródła ciepła, pomp, zaworów, rozdzielaczy i zabezpieczeń przesądza, czy system będzie pracował stabilnie, czy zacznie wymagać ciągłych poprawek. Poniżej pokazuję, jak taki schemat czytać, czym różni się układ otwarty od zamkniętego, jak łączyć grzejniki z podłogówką i gdzie najczęściej pojawiają się błędy.
Najważniejsze informacje o schemacie instalacji grzewczej
- Schemat instalacji CO pokazuje nie tylko źródło ciepła, ale też obieg wody, zabezpieczenia, regulację i sposób rozdziału ciepła do pomieszczeń.
- W nowych domach najczęściej sprawdza się układ zamknięty, szczególnie przy kotle gazowym, pompie ciepła lub kotle elektrycznym.
- Kocioł na paliwo stałe często pracuje w układzie otwartym albo przez wymiennik płytowy, gdy trzeba oddzielić dwa obiegi.
- Podłogówka wymaga niższej temperatury wody niż grzejniki, dlatego w instalacji mieszanej potrzebny jest zawór mieszający lub grupa pompowa.
- Najwięcej problemów nie wynika z samych rur, tylko z braku projektu, złego bilansu przepływów i zbyt późno wykrytych błędów montażowych.

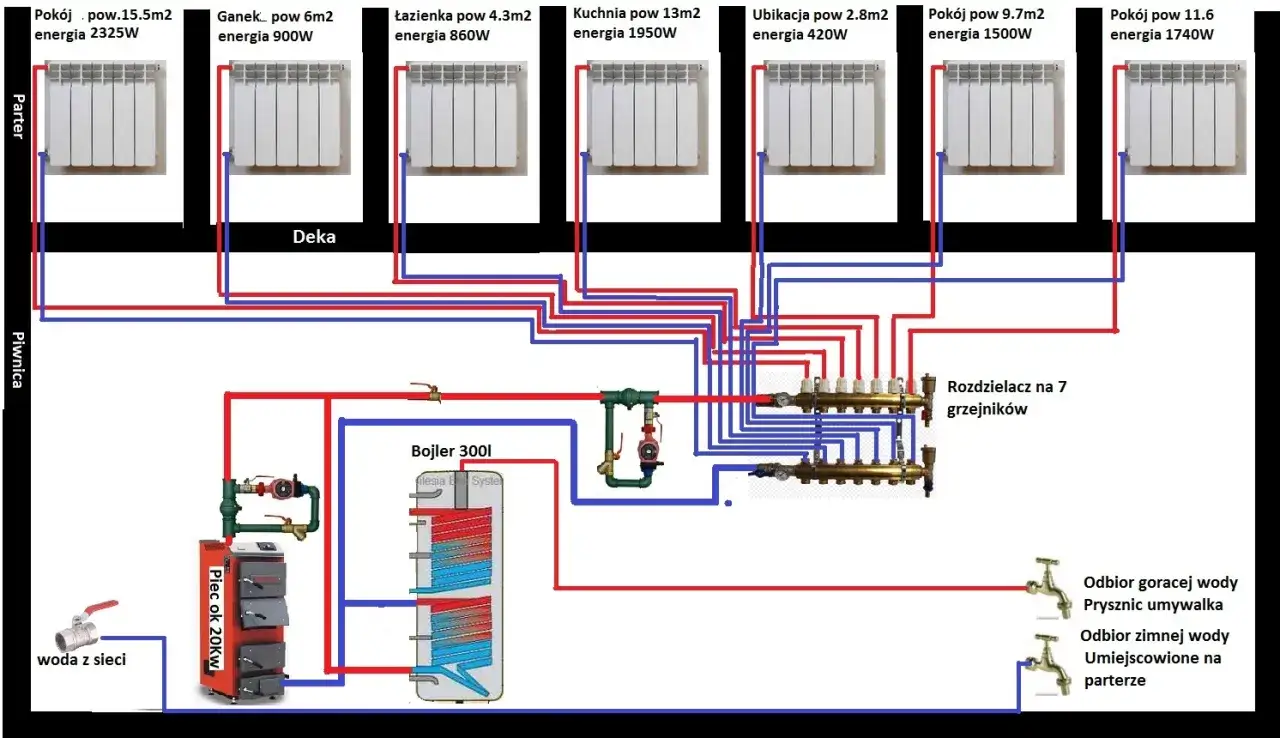

Co pokazuje schemat instalacji centralnego ogrzewania
Patrzę na schemat CO przede wszystkim jak na mapę przepływu, a nie rysunek techniczny dla samego rysunku. Ma on odpowiedzieć na proste pytania: skąd wychodzi ciepło, którędy idzie woda, gdzie jest zabezpieczenie przed wzrostem ciśnienia i w jaki sposób ciepło trafia do grzejników albo podłogówki. Jeśli schemat tego nie pokazuje, to w praktyce nie pomaga ani instalatorowi, ani właścicielowi domu.
W dobrze przygotowanym układzie zwykle znajdziesz kilka elementów, które muszą ze sobą współpracować. Każdy z nich ma inne zadanie, a pominięcie choć jednego potrafi rozjechać całą hydraulikę instalacji.
| Element | Rola w instalacji | Na co zwracam uwagę |
|---|---|---|
| Źródło ciepła | Kocioł, pompa ciepła albo inne urządzenie podające energię do obiegu | Czy pracuje w jednym, czy w dwóch obiegach i jakiej temperatury wymaga |
| Pompa obiegowa | Wymusza przepływ wody przez instalację | Czy ma odpowiednią wydajność i czy nie jest przewymiarowana |
| Naczynie wzbiorcze | Przyjmuje wzrost objętości wody przy grzaniu | Czy jest dobrane do pojemności instalacji |
| Zawór bezpieczeństwa | Chroni układ przed nadmiernym ciśnieniem | Czy jest łatwo dostępny i czy nie został „schowany” w zabudowie |
| Rozdzielacz | Dzieli instalację na obiegi, np. strefy podłogówki | Czy pętle można osobno wyregulować |
| Zawór mieszający | Obniża temperaturę wody dla obiegu niskotemperaturowego | Czy faktycznie chroni podłogówkę przed zbyt gorącą wodą |
| Odpowietrzniki i filtr | Usuwają powietrze i chronią armaturę przed zanieczyszczeniami | Czy są w miejscach, do których da się potem dojść serwisowo |
| Automatyka | Reguluje temperaturę, pracę pomp i strefy grzewcze | Czy system nie grzeje „na ślepo”, tylko reaguje na warunki w domu |
To właśnie dlatego schemat instalacji grzewczej nie powinien kończyć się na samym kotle i kilku rurach. Dobrze pokazuje dopiero cały układ zależności, a od tego zależy, czy system będzie równy, cichy i możliwy do wyregulowania po pierwszym sezonie. Na tym tle od razu widać, że wybór układu otwartego albo zamkniętego ma realne konsekwencje.
Układ otwarty i zamknięty nie są tym samym wyborem
W polskich domach ten podział nadal ma znaczenie, bo nie każde źródło ciepła lubi ten sam sposób zabezpieczenia. Układ otwarty korzysta z otwartego naczynia wzbiorczego i ma kontakt z powietrzem, a układ zamknięty pracuje pod ciśnieniem i opiera się na naczyniu przeponowym oraz zaworze bezpieczeństwa. W praktyce zamknięty system lepiej współpracuje z nowoczesną automatyką, ale otwarty bywa rozsądny przy części źródeł stałopalnych i w starszych instalacjach.
| Cecha | Układ otwarty | Układ zamknięty |
|---|---|---|
| Sposób zabezpieczenia | Otwarte naczynie wzbiorcze w najwyższym punkcie | Naczynie przeponowe i zawór bezpieczeństwa |
| Typowe źródła ciepła | Kotły na paliwo stałe, starsze systemy | Gaz, pompa ciepła, olej, ogrzewanie elektryczne |
| Zalety | Prosta konstrukcja i naturalne zabezpieczenie przed nadciśnieniem | Lepsza praca z automatyką, mniejszy kontakt wody z powietrzem, mniejsze ryzyko korozji |
| Wady | Większa podatność na korozję i straty ciepła | Wymaga poprawnego doboru zabezpieczeń i armatury |
| Kiedy ma sens | Przy klasycznych układach stałopalnych i prostych instalacjach | W nowych domach i przy źródłach niskotemperaturowych |
W praktyce przy kotłach na paliwo stałe zwracam szczególną uwagę na temperaturę powrotu. Zbyt niska sprzyja kondensacji i korozji niskotemperaturowej, więc bezpiecznym punktem odniesienia jest zwykle okolica 55°C. Jeśli trzeba połączyć kocioł stałopalny z zamkniętą instalacją grzewczą, często stosuje się wymiennik płytowy, który rozdziela dwa obiegi i podnosi bezpieczeństwo całego systemu.
To dobry moment, żeby przejść do wariantu, z którym spotykam się najczęściej w nowym budownictwie: połączenia grzejników i podłogówki w jednej instalacji.
Jak połączyć grzejniki i podłogówkę w jednym układzie
To rozwiązanie jest bardzo praktyczne, ale wymaga większej dyscypliny projektowej niż prosta instalacja grzejnikowa. Bosch Home Comfort podaje, że ogrzewanie płaszczyznowe pracuje zwykle przy temperaturze wody rzędu 30-40°C, nowoczesne grzejniki niskotemperaturowe przy 50-75°C, a starsze grzejniki nawet przy 75-90°C. Z tego powodu jeden obieg „na wszystko” rzadko działa dobrze bez mieszania i regulacji.
W instalacji mieszanej najczęściej potrzebny jest osobny obieg dla podłogówki, zawór mieszający oraz rozdzielacz z przepływomierzami. To właśnie zawór obniża temperaturę wody trafiającej do pętli podłogowych, a rozdzielacz pozwala ustawić przepływy dla każdego pomieszczenia osobno. Jeśli tego zabraknie, podłoga potrafi być zbyt gorąca, a grzejniki dostają parametry, które nie pasują do ich pracy.
| Wariant | Kiedy się sprawdza | Co jest potrzebne | Na co uważać |
|---|---|---|---|
| Tylko grzejniki | Modernizacje z tradycyjnym źródłem ciepła | Pompa, zawory, naczynie wzbiorcze, odpowietrzenie | Równomierne zbilansowanie grzejników |
| Tylko podłogówka | Nowe, dobrze ocieplone domy | Rozdzielacz, układ mieszający lub niskotemperaturowe źródło ciepła | Nie wolno podawać zbyt wysokiej temperatury |
| Układ mieszany | Domy z różnymi strefami i potrzebami cieplnymi | Osobne obiegi, zawór mieszający, automatyka, czasem dodatkowa pompa | Najłatwiej popełnić błąd przy regulacji i doborze przepływów |
- Najprostszy praktycznie jest układ z jedną temperaturą i jednym typem odbiorników, ale daje najmniej elastyczności.
- Najbardziej uniwersalny bywa układ mieszany, pod warunkiem że projekt przewiduje oddzielne sterowanie strefami.
- Największy błąd to zrobienie podłogówki „na skróty” bez mieszania, tylko dlatego, że instalacja ma wyglądać prosto na papierze.
Właśnie przy takim układzie najlepiej widać, że instalacja nie może być składana intuicyjnie. Jeśli źródło ciepła, temperatura i odbiorniki nie są ze sobą spięte logicznie, to później trudno już uratować komfort samą regulacją. Dlatego przed montażem potrzebny jest plan, a nie tylko ogólny szkic.
Jak zaplanować schemat przed montażem, żeby nie poprawiać go po sezonie
Gdybym miał ułożyć instalację dla własnego domu, zacząłbym nie od rur, tylko od danych o budynku. Metraż, izolacja, rodzaj przegród, liczba kondygnacji i sposób użytkowania pomieszczeń mają większe znaczenie niż sam katalog armatury. Dopiero potem dobiera się źródło ciepła, temperatury pracy i sposób rozprowadzenia instalacji.
- Zacznij od obliczenia strat ciepła albo przynajmniej od sensownego oszacowania zapotrzebowania dla każdej strefy.
- Ustal, czy instalacja ma pracować na jednym obiegu, czy na dwóch różnych temperaturach.
- Wyznacz miejsca dla rozdzielaczy, naczynia wzbiorczego, filtrów i elementów serwisowych.
- Sprawdź średnice rur i długości pętli, żeby uniknąć zdławienia przepływu.
- Zaplanuj automatykę: termostaty, siłowniki, pogodówkę, pracę pomp i ewentualne strefowanie.
- Upewnij się, że instalator zostawia dostęp do armatury po zabudowie, a nie tylko przed tynkiem.
W projektach, które później działają bez nerwów, najczęściej nie ma cudownych rozwiązań. Jest za to konsekwencja: dobre obiegi, poprawne zabezpieczenia, rozsądna temperatura zasilania i możliwość regulacji każdego ważniejszego fragmentu instalacji. To właśnie na etapie projektu decyduje się, czy system będzie przyszłościowy, czy tylko „jakoś” uruchomiony.
Według Budujemy Dom instalacja centralnego ogrzewania z kotłem gazowym na gaz ziemny to dziś wydatek rzędu 46 tys. zł, więc każdy błąd w schemacie bardzo szybko zamienia się w realny koszt. Przy takich kwotach oszczędzanie na projekcie zwykle jest pozorne, bo późniejsze poprawki, dodatkowa armatura albo przebudowa obiegów potrafią kosztować więcej niż sam dobry rysunek na początku. To prowadzi wprost do pytania o pieniądze i o to, gdzie najłatwiej przepłacić.
Ile kosztuje porządny projekt i gdzie oszczędzanie robi szkody
W 2026 projekt instalacji nie jest kosztem, który warto traktować jako dodatek. Dla domu jednorodzinnego o powierzchni mniej więcej 120-160 m² kompletne opracowanie schematu centralnego ogrzewania zwykle kosztuje około 1200-1500 zł, a przy prostszych zakresach i krótszych projektach można spotkać niższe wyceny. Z kolei montaż wodnej podłogówki z materiałem najczęściej mieści się w widełkach około 90-150 zł/m², a w ofertach z materiałami średniej klasy pojawiają się również stawki rzędu 130-160 zł/m².
| Pozycja | Orientacyjny koszt | Co najbardziej wpływa na cenę |
|---|---|---|
| Projekt instalacji CO | 1200-1500 zł | Metraż, liczba obiegów, źródło ciepła, poziom szczegółowości |
| Wodna podłogówka | 90-150 zł/m² z materiałem | Standard materiałów, liczba pętli, rozdzielacze, automatyka |
| Wodna podłogówka w ofercie średniej klasy | 130-160 zł/m² | Zakres robocizny, region, przygotowanie podłoża, osprzęt |
| Kompletna instalacja z kotłem gazowym | około 46 000 zł | Materiały, robocizna, armatura, sterowanie i osprzęt kotłowni |
- Najdroższy błąd to brak rozdzielenia obiegów tam, gdzie są potrzebne różne temperatury pracy.
- Drugim częstym problemem jest zbyt skromna automatyka, która zostawia użytkownika z ręcznym „kręceniem” zaworami.
- Trzecia pułapka to kupowanie tańszej armatury bez serwisu i bez pewności, że będzie pasować do reszty układu.
- Oszczędzać można na detalach wykończeniowych, ale nie na poprawnym bilansie hydraulicznym i zabezpieczeniach.
Najuczciwiej patrzeć na schemat jak na inwestycję w spokój na lata. Dobrze narysowany i dobrze zrealizowany układ zmniejsza ryzyko przegrzewania, hałasu, nierównych temperatur i niepotrzebnych przeróbek po pierwszej zimie. A to w praktyce daje więcej niż kolejny „promocyjny” element kupiony bez planu.
Co sprawdzić, zanim instalacja zniknie w ścianie i wylewce
Tu najczęściej wychodzą rzeczy, których później już nie widać, a które decydują o całej eksploatacji. Ja zawsze sprawdziłbym jeszcze raz dostęp do armatury, poprawność połączeń i to, czy każdy obieg da się osobno wyregulować. To moment, w którym lepiej poprawić dwa zawory niż po pół roku kuć posadzkę.
- Czy wszystkie pętle i grzejniki mają sensownie rozdzielone zasilanie i powrót.
- Czy na najwyższych punktach przewidziano odpowietrzenie.
- Czy filtry, pompy i zawory będą dostępne po zabudowie.
- Czy podłogówka ma zabezpieczenie przed zbyt wysoką temperaturą zasilania.
- Czy rury prowadzone przez strefy nieogrzewane są dobrze zaizolowane.
- Czy przed zakryciem instalacji wykonano próbę szczelności i sprawdzenie pracy na zimno.
Na końcu zostaje prosta zasada: im mniej improwizacji na etapie montażu, tym mniej niespodzianek w sezonie grzewczym. Jeśli schemat jest logiczny, dobrze zbalansowany i dopasowany do źródła ciepła, instalacja CO po prostu pracuje, zamiast ciągle prosić o uwagę. I właśnie o to chodzi w dobrym projekcie ogrzewania.
