Dobry schemat instalacji elektrycznej decyduje nie tylko o wygodzie, ale też o bezpieczeństwie i kosztach późniejszych przeróbek. W praktyce najwięcej problemów rodzi nie sam kabel, lecz zły podział obwodów, przypadkowe rozmieszczenie gniazd i brak miejsca na urządzenia, które dojdą dopiero za kilka lat. Poniżej pokazuję, jak czytać taki plan, jak go ułożyć i na co zwrócić uwagę, zanim ściany zostaną zamknięte na dobre.
Najważniejsze decyzje zapadają przed położeniem tynków
- Instalacja powinna być podzielona na osobne obwody dla oświetlenia, gniazd i odbiorników o większej mocy.
- W domu najczęściej punktem wyjścia są przewody 3x1,5 mm² dla oświetlenia i 3x2,5 mm² dla gniazd.
- Indukcja, piekarnik, klimatyzacja, pompa ciepła czy wallbox potrzebują zwykle własnych linii.
- Wyłączniki różnicowoprądowe 30 mA i dobrze opisana rozdzielnica to nie detal, tylko podstawa bezpieczeństwa.
- Przy planowaniu warto zostawić rezerwę miejsca na fotowoltaikę, automatykę i przyszłe modernizacje.
Co powinien zawierać dobry plan instalacji
Sam rysunek z symbolami gniazdek to za mało. Pełny plan pokazuje rozmieszczenie punktów na rzucie budynku, podział na obwody, lokalizację rozdzielnicy, sposób prowadzenia tras kablowych oraz podstawowe zabezpieczenia. Ja zawsze traktuję to jako dokument, który ma odpowiedzieć na jedno proste pytanie: czy instalacja będzie działać wygodnie dziś i nadal będzie miała sens za 10 lat?
Przeczytaj również: Izolacja na rury CO - Jaką wybrać i jak poprawnie zamontować?
Trzy rysunki, które często się myli
Plan na rzucie budynku pokazuje, gdzie mają znaleźć się gniazda, łączniki, punkty świetlne i urządzenia stacjonarne. Schemat ideowy opisuje logikę połączeń, czyli co zasila co i przez jakie zabezpieczenie. Schemat montażowy jest najbardziej praktyczny, bo pomaga elektrykowi przy fizycznym podłączeniu przewodów w puszkach i rozdzielnicy.
Jeśli ktoś pokazuje wyłącznie rozmieszczenie osprzętu, a nie pokazuje obwodów, zabezpieczeń i rezerwy pod przyszłe urządzenia, to jeszcze nie jest gotowy projekt. Dopiero taki komplet pozwala sensownie przejść do planowania obciążeń i podziału na strefy.
Jak rozplanować obwody, żeby instalacja była wygodna i bezpieczna
Jak podaje Enea Operator, liczba obwodów zależy od rozmieszczenia punktów i mocy odbiorników, a pojedynczy obwód ma swoje ograniczenia. W praktyce nie łączę gniazd z oświetleniem, bo taki układ jest po prostu mało odporny na awarie. Gdy wybije zabezpieczenie, nie chcesz jednocześnie tracić światła i zasilania sprzętów w jednym pomieszczeniu.
W Warunkach technicznych dla mieszkań wprost wskazuje się potrzebę wydzielania obwodów oświetlenia, gniazd ogólnych, gniazd w łazience, gniazd w kuchni oraz odbiorników wymagających indywidualnego zabezpieczenia. To bardzo rozsądna logika także w domu jednorodzinnym, bo poprawia bezpieczeństwo i ułatwia serwis.
| Obszar | Co warto zaplanować | Dlaczego to ma znaczenie |
|---|---|---|
| Salon i sypialnie | Osobne obwody gniazd i przynajmniej jeden obwód oświetlenia | Awaria jednego obwodu nie wyłącza całej kondygnacji |
| Kuchnia | Oddzielne linie dla blatu, piekarnika, zmywarki, lodówki i płyty | To pomieszczenie z największym skokiem mocy i największym ryzykiem przeciążenia |
| Łazienka | Wydzielone gniazda, pralka, ewentualne ogrzewanie i wentylacja | Wilgoć wymusza ostrzejsze podejście do bezpieczeństwa |
| Garaż i ogród | Osobne obwody dla gniazd zewnętrznych, bramy i sprzętu warsztatowego | Na zewnątrz szybciej wychodzą na jaw słabe punkty projektu |
| Pomieszczenie techniczne | Pompa ciepła, kocioł, rekuperacja, zasobnik, automatyka | To sprzęty, których nie warto podpinać „przy okazji” do zwykłych gniazd |
Praktyczna zasada, której się trzymam, jest prosta: jeden obwód nie powinien być przeładowany. Enea podaje jako rozsądny punkt odniesienia maksymalnie 10 gniazd albo 20 punktów oświetleniowych i obciążenie rzędu 3,5 kW na obwód. To nie jest uniwersalny dogmat, ale bardzo użyteczny bezpiecznik projektowy. Kiedy obwody są rozplanowane z głową, można przejść do aparatury, która ma całość chronić.
Jakie zabezpieczenia i przewody pojawiają się najczęściej

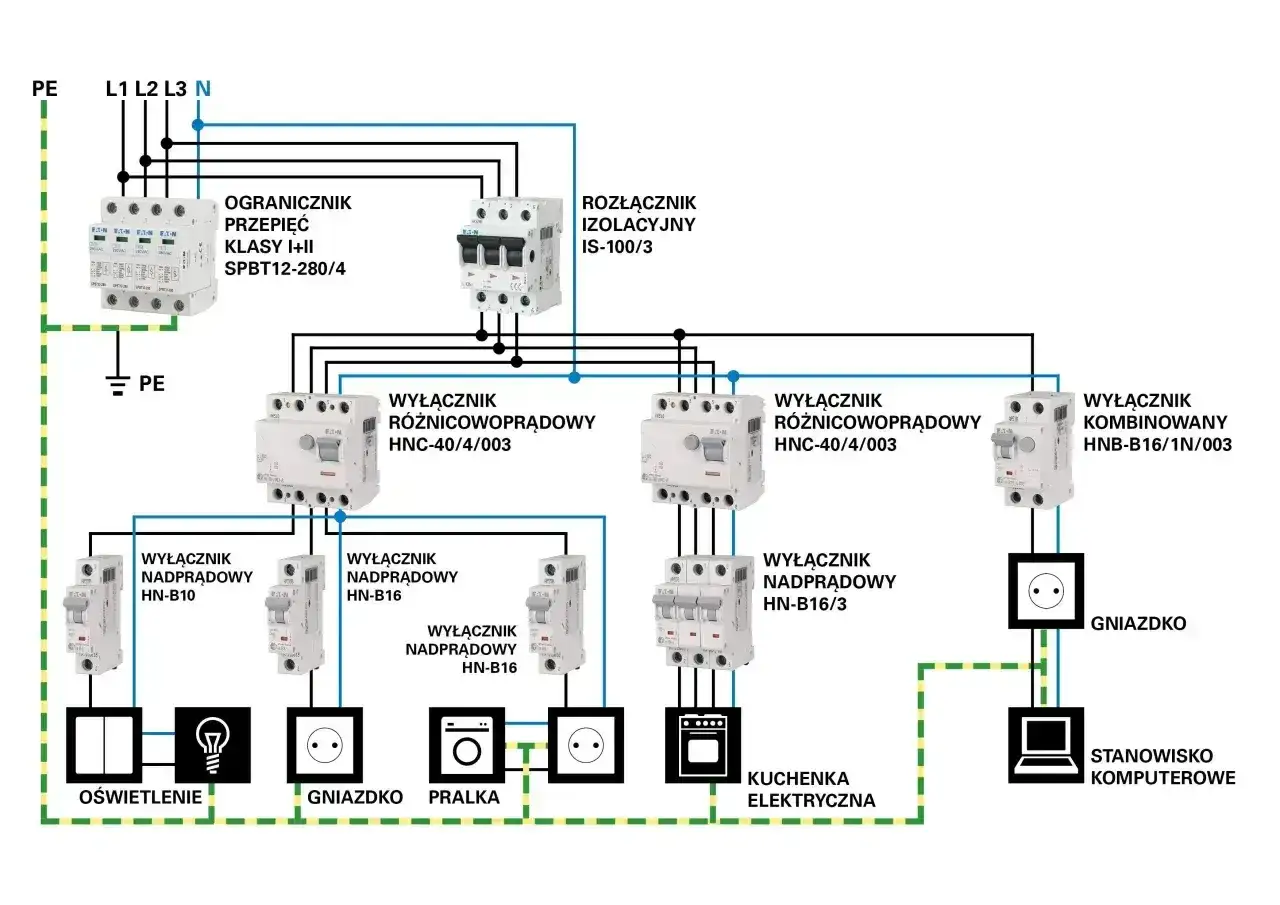

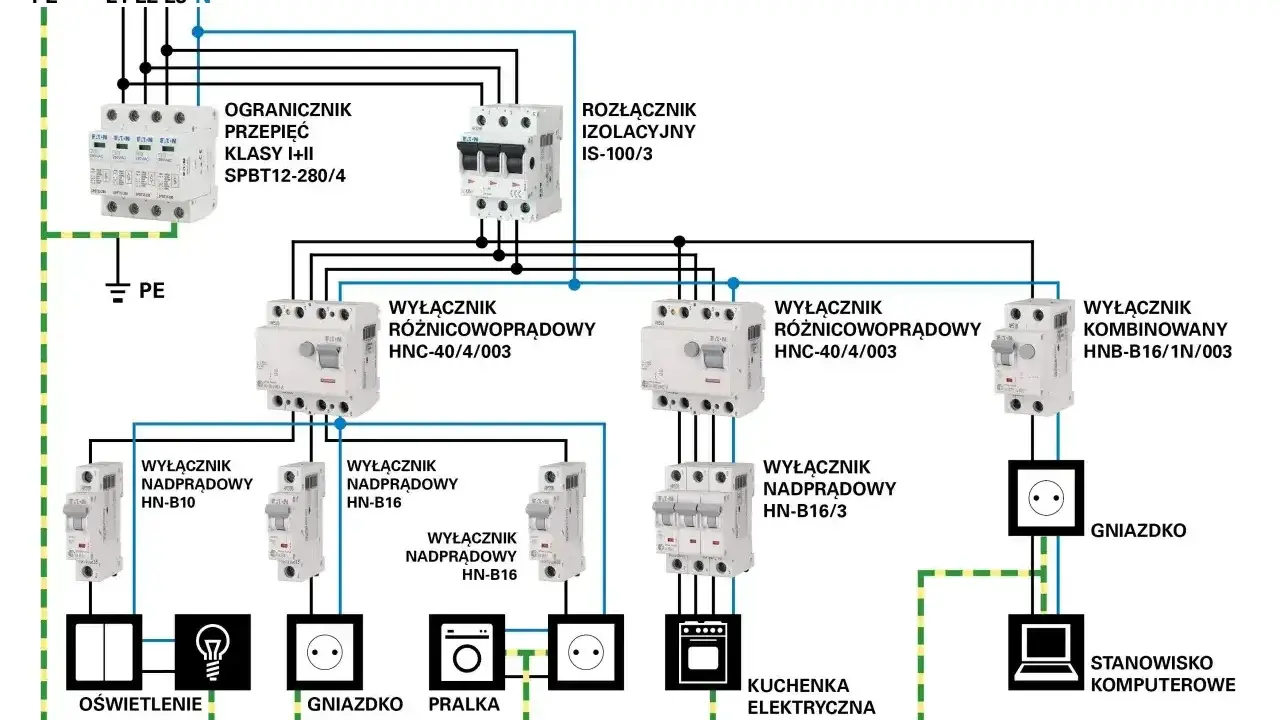

Rozdzielnica to serce instalacji, ale nie chodzi tylko o to, żeby „była”. Liczy się dobór aparatury, jej podział na grupy i czytelne oznaczenie. W wytycznych, do których sięgam przy podobnych projektach, pojawia się wyłącznik główny, zabezpieczenia nadprądowe, różnicowoprądowe i opisanie obwodów na drzwiach rozdzielnicy. To brzmi technicznie, ale w praktyce przekłada się na prostsze użytkowanie i szybszą reakcję przy awarii.
| Element | Typowe zastosowanie | Co warto zapamiętać |
|---|---|---|
| Wyłącznik główny | Odcięcie zasilania całej instalacji | Powinien być łatwo dostępny i czytelnie opisany |
| Wyłącznik nadprądowy B10 / B16 | Ochrona obwodów oświetlenia i gniazd | Dobiera się go do przekroju przewodu i obciążenia |
| RCD 30 mA | Ochrona przeciwporażeniowa i odłączenie przy upływie prądu | Nie robi się z niego jedynego zabezpieczenia dla całego domu |
| Ogranicznik przepięć | Ochrona elektroniki, automatyki i sprzętu AGD | Szczególnie sensowny przy fotowoltaice i dużej ilości elektroniki |
| Szyny PE i N | Rozdział przewodów ochronnych i roboczych | W nowoczesnym układzie TN-S to standard, a nie opcja |
Jeśli chodzi o przekroje, jako praktyczny punkt wyjścia najczęściej spotyka się przewody 3x1,5 mm² dla oświetlenia i 3x2,5 mm² dla gniazd. Dla obwodów trójfazowych albo urządzeń o większym poborze mocy wchodzą grubsze przewody, często 5x4 mm² lub więcej, zależnie od długości trasy i obciążenia. Tu nie ma miejsca na zgadywanie, bo zbyt mały przekrój szybko oznacza spadki napięcia, grzanie i kłopoty przy odbiorze.
Gdy aparatura i przewody są już dobrane, trzeba zejść poziom niżej i sprawdzić pomieszczenia, które mają własne wymagania. Tam właśnie najłatwiej o kosztowne błędy.
Kuchnia, łazienka i strefa zewnętrzna wymagają osobnych reguł
Kuchnia i łazienka wywracają „zwykły” plan do góry nogami. W kuchni prawie zawsze potrzebujesz kilku niezależnych linii, bo obok drobnych odbiorników pracuje płyta, piekarnik, zmywarka, lodówka i często jeszcze ekspres, mikrofalówka albo filtr wody. W łazience dochodzi wilgoć, strefy bezpieczeństwa i konieczność stosowania osprzętu o podwyższonej ochronie. Na zewnątrz z kolei dochodzi deszcz, mróz i sprzęt, który bywa używany sporadycznie, ale potrafi pobrać dużo mocy naraz.
Przy punktach blisko wody sens ma osprzęt bryzgoszczelny, zwykle IP44, a sama lokalizacja gniazd musi respektować strefy ochronne. Nie jest to miejsce na kompromisy typu „przesuniemy kilka centymetrów później”. Jeśli plan jest zrobiony dobrze, instalacja nie tylko będzie bezpieczniejsza, ale też po prostu wygodniejsza w codziennym użytkowaniu.
- W kuchni warto oddzielić zasilanie blatu od urządzeń stałych.
- W łazience osobny obwód dla pralki i ewentualnego ogrzewania oszczędza nerwy przy przeciążeniu.
- Na tarasie i w ogrodzie lepiej przewidzieć własny obwód niż dopinać go do przypadkowych gniazd wewnętrznych.
- Jeśli w domu ma być klimatyzacja albo pompa ciepła, ich zasilanie trzeba przewidzieć na etapie projektu, nie po wykończeniu.
Im więcej takich wyjątków, tym bardziej sensowne staje się pytanie o koszty. I właśnie tu najłatwiej porównać, co jest normalną ceną za porządny projekt, a co już wygląda podejrzanie tanio.
Ile kosztuje projekt i wykonanie w 2026 roku
Ceny instalacji elektrycznych w 2026 roku mocno zależą od metrażu, liczby punktów, rodzaju ścian i tego, czy mówimy o nowym domu, czy o wymianie starej instalacji. Orientacyjnie projekt dla mieszkania 50-60 m² to zwykle wydatek rzędu 800-2000 zł, a kompleksowa wymiana instalacji w takim mieszkaniu może zamknąć się w przedziale 11 000-16 000 zł, przy trudniejszym budownictwie nawet wyżej. W domu 100-120 m² całość bardzo często przesuwa się w okolice 20 000-50 000 zł, jeśli w grę wchodzi pełny materiał, robocizna i sensowny podział na obwody.
| Zakres | Orientacyjny koszt | Co podbija cenę |
|---|---|---|
| Projekt instalacji dla mieszkania 50-60 m² | 800-2000 zł | Ilość obwodów, szczegółowość rysunków, dodatkowe urządzenia |
| Wymiana instalacji w mieszkaniu 50 m² | 11 000-16 000 zł | Bruzdowanie, nowa rozdzielnica, liczba punktów, stan ścian |
| Wymiana w trudniejszym mieszkaniu 50 m² | 14 000-19 000 zł | Stara zabudowa, więcej napraw murarskich, większa liczba obwodów |
| Nowa instalacja w domu 100-120 m² | 20 000-50 000 zł | Standard wyposażenia, ogrzewanie, automatyka, fotowoltaika, wallbox |
Najczęściej rozlicza się punktowo, ale tu trzeba uważać, bo definicja punktu bywa różna. Dwa porównywalne kosztorysy potrafią wyglądać skrajnie inaczej tylko dlatego, że jedna oferta liczy każdy osprzęt osobno, a druga pakuje połowę prac do jednego worka. Ja zawsze proszę o rozbicie na obwody, rozdzielnicę, trasę kablową i osprzęt, bo dopiero wtedy widać, czy projekt jest po prostu tani, czy tylko wygląda na tani.
Gdy budżet i zakres są już jasne, zostaje ostatni ważny etap: odbiór, pomiary i ocena, czy instalacja nadaje się do bezpiecznego użytkowania przez lata.
Co sprawdzić przed odbiorem i modernizacją starej instalacji
Po wykonaniu instalacji nie wystarczy „włączyć i zobaczyć, czy działa”. Potrzebne są pomiary rezystancji izolacji, sprawdzenie skuteczności ochrony przeciwporażeniowej oraz testy działania zabezpieczeń. To właśnie taki protokół daje pewność, że instalacja nie tylko świeci, ale też naprawdę chroni użytkownika. Na rozdzielnicy powinny być też czytelne opisy obwodów, bo po kilku latach nikt nie pamięta, co zasila który bezpiecznik.
Przy modernizacji starego mieszkania lub domu patrzę przede wszystkim na cztery czerwone flagi:
- brak przewodu ochronnego PE lub instalacja w starym układzie bez sensownej modernizacji,
- aluminiowe przewody z widocznymi oznakami zużycia,
- zbyt mała liczba obwodów w stosunku do współczesnych odbiorników,
- częste wyzwalanie zabezpieczeń albo grzanie się gniazd, puszek i rozdzielnicy.
W takich przypadkach dokładanie „na sztukę” kolejnych gniazd zwykle tylko odsuwa problem. Jeśli instalacja ma zasilać kuchnię z indukcją, klimatyzację, ogrzewanie elektryczne albo ładowarkę auta, lepiej od razu sprawdzić przydział mocy i stan całego układu. To oszczędza nerwy i ogranicza ryzyko, że za rok trzeba będzie kuć ściany drugi raz.
Jak przygotować dom pod fotowoltaikę, pompę ciepła i wallbox
To właśnie tutaj najczęściej widać, czy instalacja była projektowana nowocześnie, czy tylko „na tu i teraz”. Jeśli planujesz fotowoltaikę, pompę ciepła albo wallbox, zostaw w rozdzielnicy rezerwę miejsca, zaplanuj osobne obwody i przewidź trasę pod przyszłe urządzenia. Nie chodzi o montowanie wszystkiego od razu, tylko o to, żeby później nie robić rewolucji w gotowym domu.
Przy wallboxie sensowne jest myślenie o zasilaniu trójfazowym, bo domowe ładowarki AC mają dziś moc nawet do 22 kW, choć nie każdy budynek i nie każda umowa przyłączeniowa na to pozwoli. Pompa ciepła również lubi własny obwód i porządnie dobrane zabezpieczenia, a przy fotowoltaice warto od początku uwzględnić ochronę przepięciową, miejsce na falownik i przejrzystą organizację rozdzielnicy. Dobrą praktyką jest też zostawienie około 20-30% wolnych modułów, żeby instalacja miała zapas na kolejne urządzenia.
Przy nowoczesnym domu nie wystarczy już pytać, gdzie będzie gniazdko. Trzeba pytać, co ten dom ma jeszcze obsłużyć za dwa, pięć i dziesięć lat. I właśnie od tego najlepiej zacząć ostatnie sprawdzenie przed zamknięciem ścian.
Najwięcej oszczędza się na decyzjach, których nie trzeba będzie poprawiać
Jeśli miałbym zostawić jedną praktyczną zasadę, to byłaby taka: najpierw rozpisz funkcje domu, potem dobierz obwody, a dopiero na końcu osprzęt. Gniazda, włączniki i punkty świetlne są ważne, ale jeszcze ważniejsze jest to, czy rozdzielnica ma zapas, kuchnia nie jest przeciążona, a urządzenia techniczne nie wiszą na przypadkowych liniach.
W dobrze zaprojektowanej instalacji nic nie jest przypadkowe: widać logikę podziału, są opisy obwodów, są zabezpieczenia dobrane do odbiorników i jest miejsce na przyszłą rozbudowę. Taki układ nie musi być efektowny na papierze, ale w codziennym użytkowaniu robi największą różnicę. I właśnie o to chodzi, gdy planuje się instalację elektryczną w domu lub mieszkaniu.
Gdy projekt jest przemyślany od początku, instalacja staje się spokojnym tłem dla całego domu, a nie źródłem kolejnych przeróbek, awarii i przypadkowych kompromisów.
