Dobrze dobrane sprzęgło hydrauliczne porządkuje pracę kotłowni: oddziela obieg źródła ciepła od obiegów instalacji, ogranicza wzajemne „przepychanie się” pomp i stabilizuje warunki pracy całego układu. W praktyce nie chodzi jednak o sam element, tylko o dopasowanie go do mocy, przepływu, temperatur i liczby obiegów. Poniżej pokazuję, kiedy taki element ma sens, jak policzyć jego wielkość i na co patrzeć, żeby nie kupić modelu przypadkowego.
Najważniejsze kryteria, które warto sprawdzić przed zakupem
- Przepływ po stronie źródła i instalacji liczy się bardziej niż sama „odczuwalna” wielkość urządzenia.
- W układach z kilkoma obiegami i różnymi pompami sprzęgło zwykle poprawia stabilność pracy.
- Do obliczeń potrzebujesz mocy oraz różnicy temperatur, a nie tylko średnicy rur.
- Rozmiar wybiera się z tabeli producenta, najlepiej z lekkim zapasem do najbliższego większego modelu.
- Warto sprawdzić też orientację montażu, dopuszczalne ciśnienie, temperaturę pracy i wyposażenie w odpowietrznik oraz spust.
Kiedy sprzęgło hydrauliczne naprawdę ma sens
To rozwiązanie jest najpraktyczniejsze tam, gdzie jeden układ grzewczy zasila kilka obiegów o różnych wymaganiach. Klasyczny przykład to kocioł albo pompa ciepła współpracujące jednocześnie z grzejnikami, podłogówką i obiegiem ciepłej wody użytkowej. W takim układzie sprzęgło hydrauliczne daje instalacji coś ważniejszego niż sam „spokój” na rurach: hydrauliczną niezależność, czyli sytuację, w której praca jednej pompy nie rozstraja drugiej.
Ja patrzę na to dość praktycznie. Jeśli układ ma jedną pompę, jeden obieg i krótką instalację, sprzęgło bywa zbędne. Jeśli jednak pompy są różne, obiegi pracują na innych temperaturach albo instalacja jest większa i bardziej rozgałęziona, separator przestaje być dodatkiem, a staje się elementem porządkującym pracę całej kotłowni. Warto też pamiętać, że sprzęgło nie zastępuje zaworu mieszającego i nie „ustawia” temperatury powrotu. To częste nieporozumienie, które potem kończy się rozczarowaniem.
- Ma sens przy kilku obiegach grzewczych.
- Ma sens, gdy pompy mają różną wydajność.
- Ma sens, gdy źródło ciepła i instalacja pracują na różnych przepływach.
- Nie jest konieczne w bardzo prostym układzie z jedną pompą i jednym odbiornikiem.
Skoro wiadomo już, kiedy taki element jest potrzebny, przechodzę do najważniejszej części: obliczenia przepływu, bo to on decyduje o właściwym rozmiarze.
Jak policzyć wymagany przepływ
W doborze nie zaczynam od średnicy gwintu, tylko od przepływu nominalnego. Dla wody można go policzyć prostym wzorem: V [l/h] = 860 × P [kW] / ΔT [°C]. To skrót, który dobrze działa w typowych warunkach projektowych, ale przy glikolu albo nietypowych temperaturach trzeba już sprawdzić dane producenta i nie opierać się wyłącznie na uproszczeniu.
Przykład jest prosty. Jeśli źródło ciepła ma 24 kW i pracuje przy różnicy temperatur 15°C, przepływ wyniesie około 1376 l/h, czyli 1,38 m³/h. Ta sama moc, ale przy ΔT 7°C, daje już około 2949 l/h, czyli niemal 2,95 m³/h. Z tego widać, dlaczego układ niskotemperaturowy, szczególnie z podłogówką, zwykle wymaga większego przepływu niż obieg grzejnikowy.
| Przykład układu | Moc | Różnica temperatur | Przepływ orientacyjny |
|---|---|---|---|
| Obieg grzejnikowy | 24 kW | 15°C | 1,38 m³/h |
| Obieg podłogowy | 24 kW | 7°C | 2,95 m³/h |
| Źródło ciepła średniej mocy | 35 kW | 20°C | 1,51 m³/h |

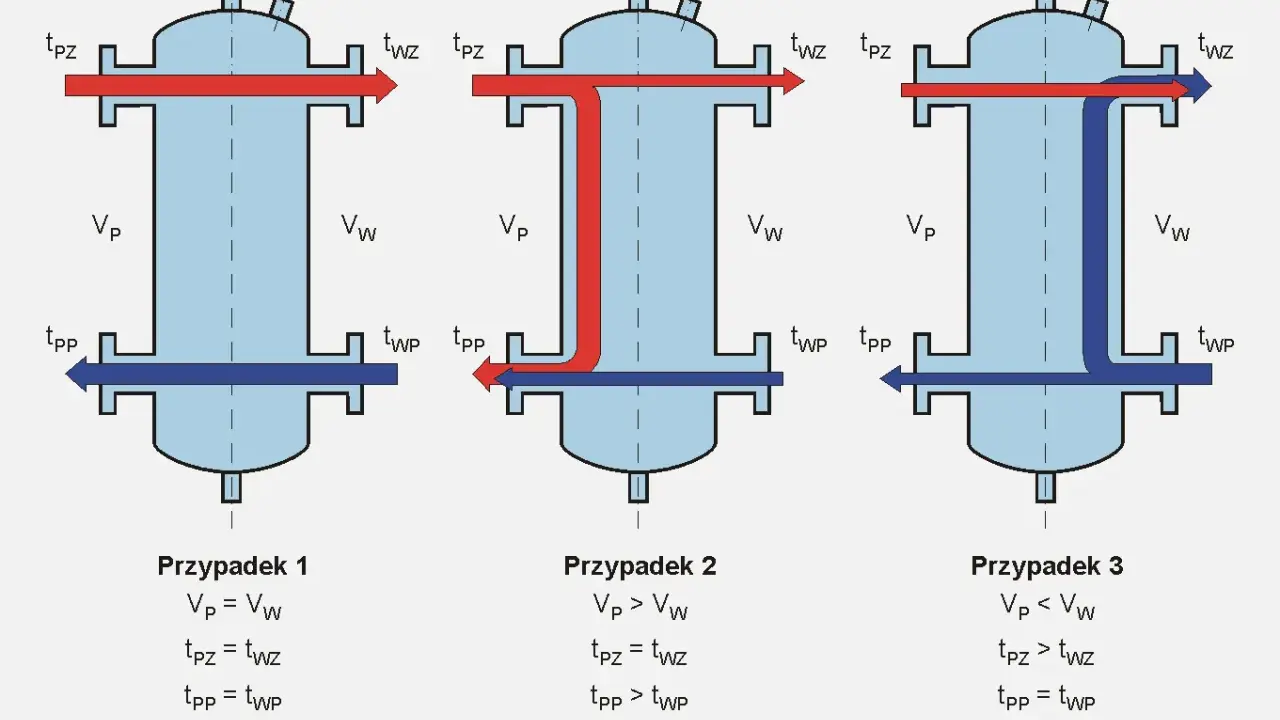

W praktyce zawsze porównuję przepływ po stronie źródła i po stronie instalacji. Przy doborze biorę większą wartość, bo to ona wyznacza bezpieczny punkt odniesienia. Tak samo podchodzą do tego producenci, między innymi TERMEN, którzy w materiałach doboru akcentują maksymalny przepływ i moc układu, a nie samą intuicję instalatora.
Jeżeli instalacja pracuje na glikolu, ma dużo obiegów albo bardzo niskie temperatury zasilania, wynik z prostego wzoru traktuję jako punkt startowy, a nie ostatnie słowo. W takich układach najlepiej dopasować model do tabeli producenta i zostawić niewielki zapas. To prowadzi naturalnie do kolejnego pytania: co z samą średnicą i wykonaniem sprzęgła.

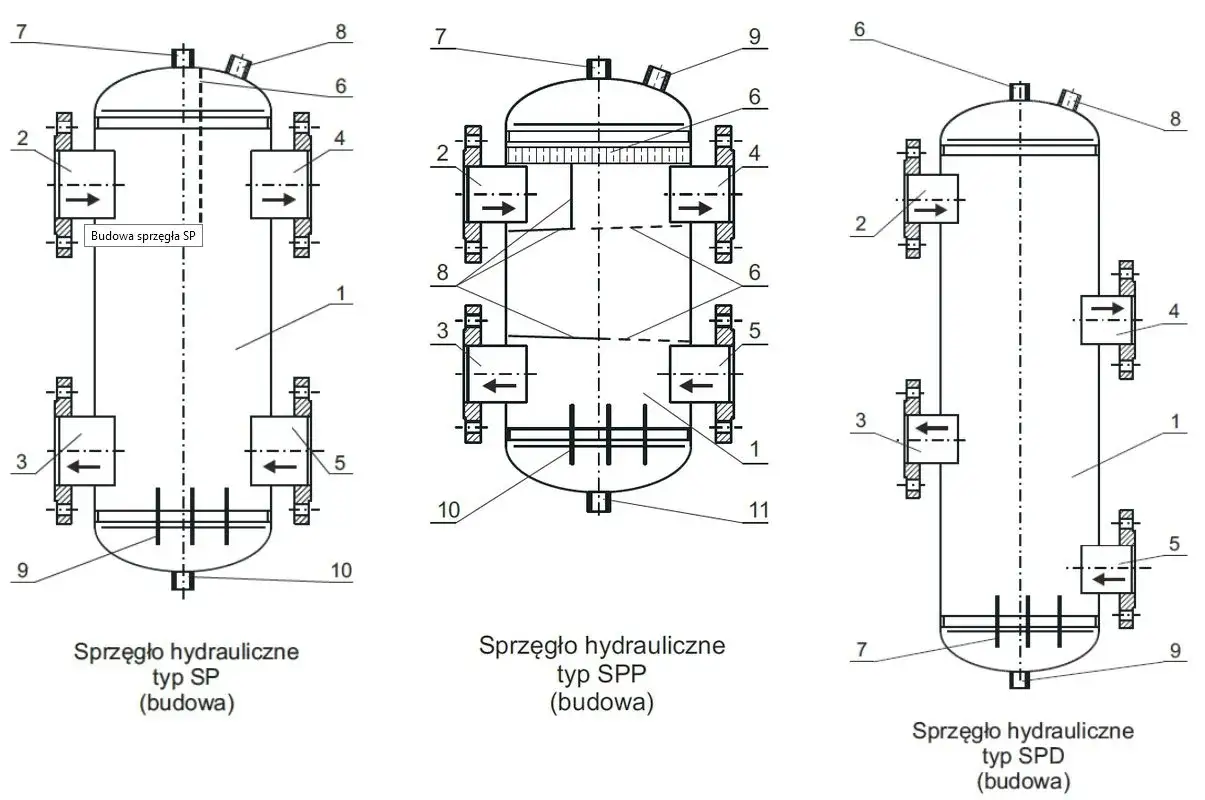

Na co patrzeć przy średnicy i wykonaniu
W doborze sprzęgła hydraulicznego najłatwiej popełnić błąd wtedy, gdy patrzy się wyłącznie na przyłącza. Gwint DN, rozstaw króćców i średnica rury są ważne, ale nie rozstrzygają wszystkiego. Równie istotne są: dopuszczalny przepływ, orientacja montażu, wyposażenie dodatkowe i odporność na warunki pracy w konkretnej kotłowni.
| Kryterium | Dlaczego ma znaczenie | Co sprawdzić przed zakupem |
|---|---|---|
| Średnica nominalna | Zbyt mała może zdławić przepływ i podnieść opory | DN z tabeli, nie tylko rozmiar gwintu |
| Maksymalny przepływ | To realny limit pracy urządzenia | Wartość w m³/h dla wybranego modelu |
| Orientacja montażu | Pion ułatwia odpowietrzanie i separację zanieczyszczeń | Instrukcję producenta i miejsce w kotłowni |
| Izolacja | Ogranicza straty ciepła i ryzyko kondensacji | Rodzaj otuliny i jej dopasowanie do instalacji |
| Wyposażenie | Ułatwia eksploatację i serwis | Odpowietrznik, spust, króćce czujnika, uchwyty |
W nowoczesnych kotłowniach często zwracam uwagę także na to, czy model dobrze współpracuje z niskotemperaturowym źródłem ciepła. W przypadku pomp ciepła i kotłów kondensacyjnych liczy się możliwie mały spadek ciśnienia oraz sensowna izolacja. Niektóre konstrukcje mają dodatkową kierownicę przepływu albo wbudowane rozwiązania poprawiające rozdział strumieni, co może pomóc utrzymać lepsze warunki pracy źródła. To detal, ale w dobrze zaprojektowanej instalacji właśnie takie detale robią różnicę.
Jeśli producent podaje dopuszczalne ciśnienie i temperaturę pracy, zawsze je sprawdzam. W praktyce spotyka się modele pracujące przy 6-8 barach i około 110°C, ale dla bezpieczeństwa i trwałości zawsze obowiązuje karta konkretnego urządzenia. Z tego miejsca łatwo już przejść do ważnego wyboru: czy w ogóle potrzebujesz samego sprzęgła, czy lepiej postawić na inne rozwiązanie.
Sprzęgło, bufor czy rozdzielacz
To pytanie wraca bardzo często, bo te elementy bywają mylone. Każdy z nich pełni inną funkcję. Sprzęgło hydrauliczne stabilizuje przepływy. Bufor magazynuje energię i zwiększa pojemność wodną. Rozdzielacz porządkuje rozprowadzenie czynnika do kilku obiegów. W małej kotłowni granice między nimi bywają cienkie, ale technicznie to nie jest to samo.
| Rozwiązanie | Kiedy wybieram | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Sprzęgło hydrauliczne | Gdy są różne obiegi i różne pompy | Oddziela hydraulicznie źródło od instalacji | Nie magazynuje ciepła |
| Bufor ciepła | Gdy źródło wymaga większej pojemności wodnej lub pracuje cyklicznie | Stabilizuje pracę źródła i ogranicza taktowanie | Zajmuje więcej miejsca i podnosi koszt |
| Rozdzielacz z wbudowanym sprzęgłem | Gdy chcesz skrócić montaż w małej lub średniej kotłowni | Mniej połączeń i bardziej uporządkowana zabudowa | Zakres rozmiarów bywa ograniczony |
Praktyczna zasada jest prosta: jeśli problemem są przepływy między obiegami, myśl o sprzęgle. Jeśli problemem jest zbyt mała pojemność wodna albo częste załączanie źródła, szukaj bufora. Czasem oba elementy pracują razem i wtedy układ jest bardziej przewidywalny, ale też droższy i większy. Nie warto więc dokładać bufora „na wszelki wypadek”, jeśli celem jest wyłącznie uporządkowanie hydrauliki.
W dobrze zbilansowanym układzie sprzęgło ma ułatwiać pracę instalacji, a nie maskować błędy projektowe. I właśnie tu pojawia się ostatni ważny temat: typowe pomyłki, których najlepiej uniknąć jeszcze przed zamówieniem.
Najczęstsze błędy przy doborze i montażu
Najczęstszy błąd, jaki widzę, to dobór „po mocy z grubsza”. Moc jest potrzebna, ale sama nie wystarcza. Drugi błąd to kupowanie sprzęgła po średnicy rur, bez sprawdzenia rzeczywistego przepływu. Trzeci, równie częsty, to przewymiarowanie modelu tylko dlatego, że „większy będzie bezpieczniejszy”. W hydraulice nie zawsze tak to działa.
- Dobór bez obliczenia przepływu prowadzi do zbyt małego modelu i niepotrzebnych oporów.
- Mylenie sprzęgła z regulacją temperatury kończy się złymi oczekiwaniami wobec całego układu.
- Montaż w złej pozycji pogarsza odpowietrzanie i separację osadu.
- Brak miejsca na serwis utrudnia odpowietrzanie, płukanie i późniejsze czyszczenie.
- Ignorowanie glikolu i dodatkowych oporów zaniża realne zapotrzebowanie na przepływ.
W jednej z publikacji AFRISO zwraca uwagę, że sprzęgło samo w sobie nie jest precyzyjnym regulatorem temperatury powrotu. To dobra uwaga, bo wielu inwestorów oczekuje od niego więcej, niż fizycznie może dać. Z mojego doświadczenia wynika też, że lepiej przyjąć model dobrze dopasowany do realnego przepływu niż „na siłę” kupować największy. Za duży element zwykle nie zrujnuje pracy układu, ale zajmie więcej miejsca, kosztuje więcej i bywa trudniejszy do estetycznego wkomponowania w kotłownię.
Jeżeli układ ma kilka obiegów i różne temperatury pracy, warto jeszcze przed zakupem przejrzeć schemat kotłowni z instalatorem. Czasem wystarczy drobna korekta układu pomp albo zastosowanie modelu z rozdzielaczem, żeby uniknąć późniejszych przeróbek. To właśnie prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed zamówieniem.
Co sprawdzić przed zamówieniem, żeby uniknąć poprawek
Przed wyborem konkretnego modelu spisuję sobie sześć rzeczy: moc źródła ciepła, przepływ po obu stronach, liczbę obiegów, temperatury pracy, miejsce montażu i wyposażenie dodatkowe. Dopiero potem patrzę na katalog. Taka kolejność oszczędza sporo czasu, bo szybko odsiewa modele, które „na papierze” wyglądają dobrze, ale w realnej kotłowni nie mają sensu.
- Sprawdź, czy urządzenie pracuje z grzejnikami, podłogówką, czy obiema strefami jednocześnie.
- Policz przepływ z mocy i różnicy temperatur, a potem porównaj go z danymi katalogowymi.
- Wybierz model, który zapewni spokojną pracę pomp i nie będzie pracował na granicy możliwości.
- Upewnij się, że w kotłowni jest miejsce na pionowy montaż i późniejszy serwis.
- Sprawdź dopuszczalne ciśnienie, temperaturę oraz obecność odpowietrznika, spustu i izolacji.
Jeśli mam zostawić jedną praktyczną zasadę, to jest ona bardzo prosta: najpierw liczysz przepływ, potem dobierasz rozmiar z tabeli, a dopiero na końcu sprawdzasz wygodę montażu i wyposażenie dodatkowe. W dobrze zaprojektowanej instalacji sprzęgło hydrauliczne nie ma przyciągać uwagi. Ma po prostu sprawić, że kocioł, pompa ciepła i obiegi grzewcze zaczną pracować bez wzajemnego przeszkadzania sobie.
