Sprzęgło hydrauliczne porządkuje przepływy w kotłowni wtedy, gdy jedno źródło ciepła zasila kilka obiegów o różnych wymaganiach. Poniżej pokazuję, jak działa sprzęgło hydrauliczne, kiedy faktycznie pomaga i dlaczego w prostszych instalacjach bywa zbędne. To temat ważny zwłaszcza przy ogrzewaniu podłogowym, układach mieszanych i modernizacji starszego CO.
Najważniejsze fakty o pracy sprzęgła w instalacji CO
- Rozdziela hydraulicznie obieg źródła ciepła od obiegów odbiorczych, więc pompy nie walczą ze sobą.
- Najbardziej przydaje się w instalacjach z co najmniej dwoma obiegami i osobnymi pompami.
- Stabilizuje pracę ogrzewania podłogowego, grzejników i układów mieszanych.
- Pomaga chronić źródło ciepła przed zbyt niskim powrotem i ułatwia utrzymanie właściwych przepływów.
- Nie jest obowiązkowe w prostym układzie z jednym obiegiem i jedną pompą.

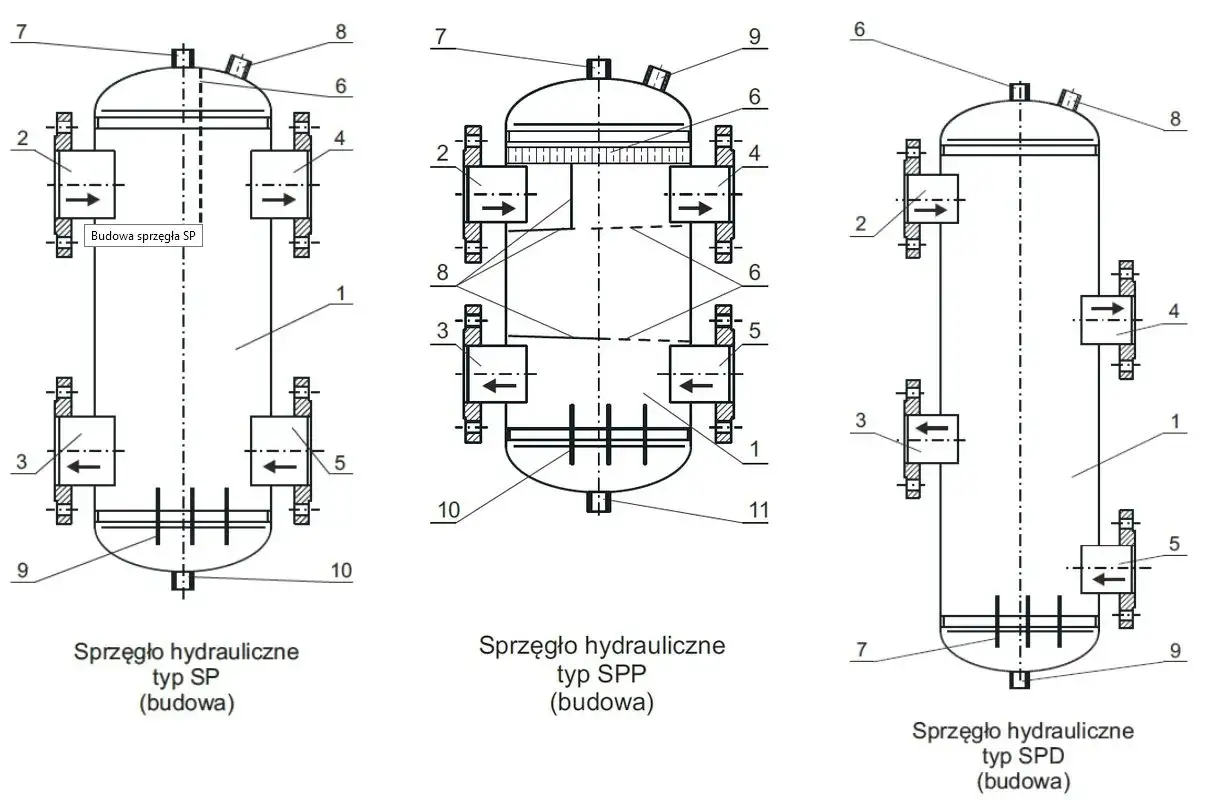

Zasada działania sprzęgła w instalacji grzewczej
Najprościej patrzę na to jak na krótki odcinek instalacji, który oddziela stronę źródła ciepła od strony odbiorników. Kocioł albo pompa ciepła tłoczą wodę do sprzęgła, a z drugiej strony swoje własne pompy pobierają ją do grzejników, podłogówki lub innych obiegów. Dzięki temu przepływy nie muszą być identyczne, a cała instalacja przestaje być jednym, nerwowym układem zależnym od pracy każdej pompy osobno.
Ważne jest jedno: sprzęgło nie wytwarza ciepła i nie poprawia cudownie sprawności samo z siebie. Ono tylko porządkuje hydraulikę, czyli sposób, w jaki woda krąży między źródłem a odbiorami. To właśnie ten porządek decyduje, czy instalacja pracuje spokojnie, czy zaczyna się dusić, przegrzewać albo gubić przepływ.

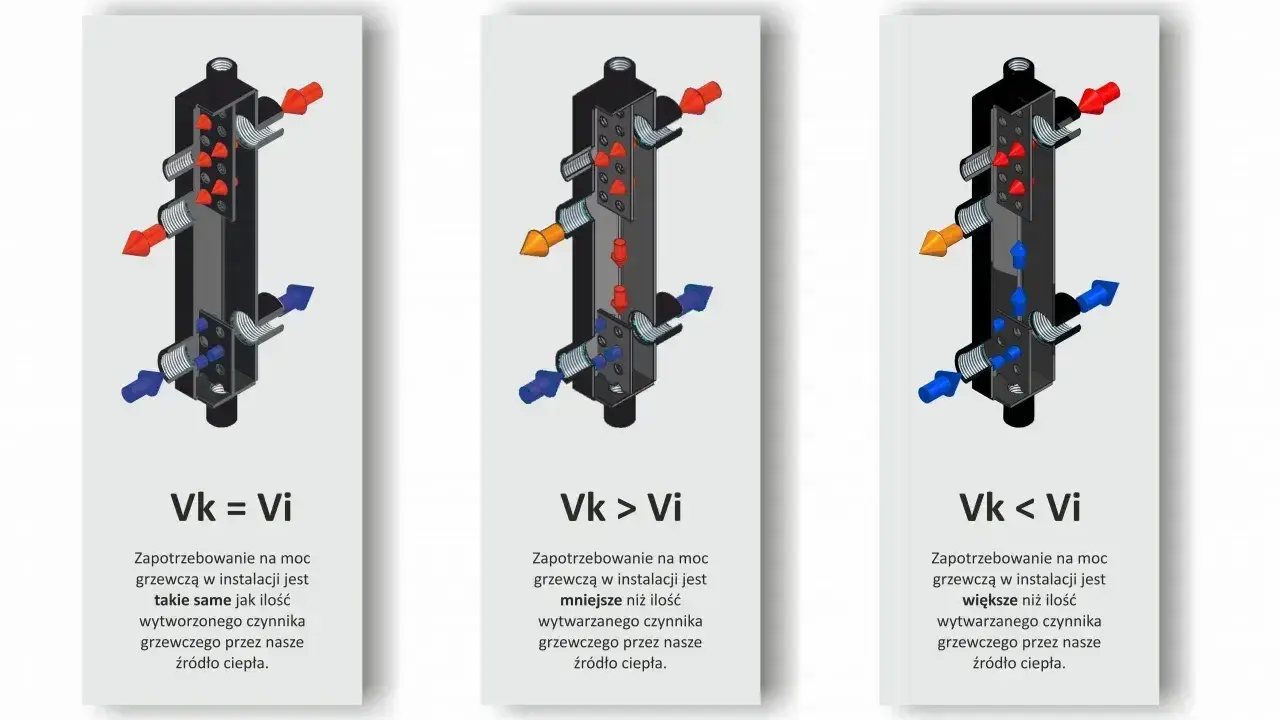

| Sytuacja pracy | Co dzieje się w sprzęgle | Efekt dla instalacji |
|---|---|---|
| Przepływ źródła i odbiorów jest zbliżony | Woda przechodzi przez sprzęgło praktycznie bez większego mieszania | Układ pracuje stabilnie i przewidywalnie |
| Źródło tłoczy więcej niż pobierają obiegi | Nadwyżka wraca przez sprzęgło do strony źródła | Automatyka może zmniejszyć moc lub wyłączyć kocioł |
| Odbiory potrzebują więcej niż daje źródło | Pompy po stronie wtórnej „dobierają” brakujący strumień | Źródło dostaje sygnał do zwiększenia mocy |
To właśnie ten mechanizm sprawia, że instalacja reaguje na zmianę zapotrzebowania bez wzajemnego przepychania się pomp. Gdy ten obraz jest jasny, dużo łatwiej ocenić, kiedy sprzęgło ma sens, a kiedy tylko zwiększy koszt i zajmie miejsce w kotłowni.
Kiedy taki element ma sens
W praktyce sprzęgło hydrauliczne najmocniej broni się tam, gdzie instalacja nie jest prosta. Najczęściej widzę je w układach z dwoma lub więcej obiegami, a więc tam, gdzie grzejniki pracują inaczej niż podłogówka albo gdzie każda strefa ma własną pompę i własną charakterystykę przepływu.
- Ogrzewanie mieszane - grzejniki i podłogówka zwykle wymagają innych temperatur zasilania i innej regulacji.
- Kilka niezależnych obiegów - własne pompy po stronie wtórnej przestają sobie przeszkadzać.
- Kotłownia kaskadowa - kilka źródeł ciepła potrzebuje uporządkowania przepływu i stabilnego rozdziału energii.
- Modernizacja starej instalacji - nowe źródło ciepła często ma inne wymagania niż istniejący układ odbiorczy.
- Układy z małą pojemnością wodną źródła - w takich systemach łatwiej o wahania przepływu i temperatury.
W nowoczesnym ogrzewaniu, szczególnie przy podłogówce, sprzęgło pomaga utrzymać porządek między obiegiem źródła a obiegami odbiorczymi bez ciągłego „dokręcania” całej instalacji. To prowadzi do pytania, co realnie daje na co dzień poza samym rozdzieleniem przepływów.
Co realnie poprawia w codziennej pracy ogrzewania
Największa korzyść jest zwykle bardzo zwyczajna: instalacja przestaje być kapryśna. Kiedy pompy po stronie źródła i po stronie odbiorów pracują niezależnie, łatwiej utrzymać stałe warunki pracy, a regulator ma mniej przypadkowych zakłóceń do wygaszenia.
- Mniej konfliktów między pompami - jedna pompa nie „odbiera” drugiej przepływu.
- Łatwiejsza regulacja stref - można inaczej ustawić grzejniki, inaczej podłogówkę i nie rozjeżdżać całego układu.
- Lepsze warunki dla źródła ciepła - przy części kotłów ważne jest, by powrót nie był zbyt zimny.
- Odpowietrzanie i odmulanie - w wielu konstrukcjach sprzęgło wspiera usuwanie powietrza i drobnych zanieczyszczeń z instalacji.
- Stabilniejsza temperatura w budynku - mniej skoków, mniej podbijania mocy, mniej przypadkowych wahań komfortu.
Jednocześnie nie idealizuję tego rozwiązania. Sprzęgło nie naprawia źle policzonych pętli podłogówki, nie zastępuje sensownej automatyki i nie rozwiązuje problemu brudnej instalacji bez płukania. Dobrze dobrane po prostu usuwa jeden z typowych powodów chaosu w hydraulice, a to już bardzo dużo.
Kiedy sprzęgło bywa przesadą
Nie każda instalacja potrzebuje dodatkowego elementu między źródłem a odbiorami. W prostym układzie z jednym obiegiem, jedną pompą i niewielką liczbą odbiorników często lepiej zostawić instalację możliwie prostą. Z mojego punktu widzenia to właśnie tutaj najczęściej pojawia się ryzyko niepotrzebnego komplikowania układu tylko dlatego, że element dobrze wygląda na schemacie.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy ma największy sens |
|---|---|---|---|
| Sprzęgło hydrauliczne | Rozdziela hydraulicznie obiegi, stabilizuje pracę pomp, ułatwia regulację | Nie magazynuje energii, wymaga sensownego doboru i miejsca w kotłowni | Przy 2+ obiegach i różnych wymaganiach przepływu |
| Bufor ciepła | Magazynuje energię i może pełnić funkcję separacji hydraulicznej | Zajmuje więcej miejsca i musi być dobrany do źródła ciepła | Przy pompach ciepła, kotłach na paliwo stałe i dużych wahaniach zapotrzebowania |
| Bez dodatkowego elementu | Najprostszy, tańszy i często wystarczający układ | Brak separacji może utrudniać pracę przy większej liczbie obiegów | Przy prostych instalacjach z jedną pompą i jednym obiegiem |
W praktyce bufor i sprzęgło nie są zamiennikami 1:1. Bufor daje też bezwładność cieplną, więc przydaje się w innych sytuacjach niż samo rozdzielenie hydrauliczne. Dopiero po takiej selekcji ma sens patrzeć na detale montażowe, bo to one często decydują o tym, czy instalacja naprawdę zadziała lepiej.
Najczęstsze błędy przy montażu i regulacji
W przypadku sprzęgła największe problemy zwykle nie wynikają z samego elementu, tylko z jego złego zastosowania. Najbardziej typowy błąd to traktowanie go jak uniwersalnej naprawy na wszystkie kłopoty z ogrzewaniem. To tak nie działa.
- Dobór „na oko” - zbyt mały lub źle dobrany element nie uspokoi przepływów.
- Brak płukania instalacji - osady i szlam potrafią zepsuć efekt lepiej niż sama hydraulika.
- Źle ustawione pompy - jeśli po stronie wtórnej i pierwotnej przepływy są kompletnie rozjechane, układ zaczyna pracować nierówno.
- Brak równoważenia obiegów - sprzęgło nie zastępuje zaworów regulacyjnych ani rotametrów.
- Zbyt duże oczekiwania - samo zamontowanie sprzęgła nie poprawi złej automatyki ani słabych nastaw temperatur.
- Zaniedbanie odpowietrzenia i serwisu - jeśli instalacja nie ma gdzie oddać powietrza i zanieczyszczeń, korzyść szybko maleje.
Praktycznie patrząc, najwięcej daje poprawny projekt, a dopiero potem sam zakup elementu. Dlatego przed decyzją warto sprawdzić kilka rzeczy bardzo konkretnie.
Co sprawdzić przed decyzją o montażu
Zanim uznasz, że sprzęgło jest potrzebne, przejdź przez prostą listę. To oszczędza pieniędzy i pomaga uniknąć montażu elementu, który niczego nie rozwiąże.
- Ile jest obiegów grzewczych i czy każdy ma własną pompę.
- Czy obiegi pracują na różnych temperaturach, na przykład grzejniki i podłogówka.
- Jakie jest wymagane natężenie przepływu po stronie źródła i po stronie odbiorów.
- Czy instalacja była płukana i czy przewidziano filtr oraz odmulanie.
- Czy w kotłowni jest miejsce na wygodny serwis, odpowietrzenie i dostęp do armatury.
- Czy nie lepszy będzie bufor, jeśli układ ma również magazynować energię, a nie tylko rozdzielać przepływy.
Jeżeli na większość z tych pytań odpowiedź brzmi „tak, mamy kilka obiegów i różne wymagania”, sprzęgło zwykle ma sens. Jeśli natomiast instalacja jest mała i prosta, lepiej nie dokładać kolejnego punktu oporu oraz kosztu. Na tym tle łatwo już ocenić, czy sprzęgło porządkuje układ, czy tylko maskuje źle zaprojektowaną instalację.
Co warto zapamiętać przed wyborem do kotłowni
Sprzęgło hydrauliczne najbardziej pomaga wtedy, gdy ma rozwiązać realny konflikt między źródłem ciepła a kilkoma obiegami odbiorczymi. W takim układzie daje stabilniejsze przepływy, lepszą kontrolę temperatury i spokojniejszą pracę pomp, a przy okazji ułatwia odpowietrzanie i odmulanie instalacji.
Jeżeli jednak układ jest prosty, z jedną pompą i jednym obiegiem, zwykle nie ma sensu go komplikować. W dobrze zaprojektowanym CO najważniejsze nie jest samo dodanie sprzęgła, tylko dopasowanie całej hydrauliki do realnych potrzeb budynku, źródła ciepła i sposobu sterowania.
Jeśli mam podać jedną praktyczną zasadę, brzmi ona tak: sprzęgło montuje się wtedy, gdy pomaga uporządkować przepływy, a nie wtedy, gdy po prostu „dobrze wygląda” na schemacie.
