Oznaczenie V22 mówi jednocześnie o sposobie podłączenia i o budowie samego grzejnika. W praktyce to panelowy model z dolnym przyłączem, najczęściej wybierany wtedy, gdy liczą się estetyka montażu, rozsądna głębokość i dobra wydajność w pokoju, salonie albo biurze. Ja zawsze rozbijam taki zapis na części, bo od tego zależy nie tylko wygląd instalacji, ale też jej realna moc.
W tym artykule wyjaśniam, jak czytać symbol V22, czym różni się od innych oznaczeń i kiedy taki grzejnik ma sens w domu lub mieszkaniu. Dorzucam też praktyczne wskazówki, które pomagają uniknąć błędów przy doborze i montażu.
V22 to dwupłytowy grzejnik z dolnym podłączeniem, ale przy wyborze liczy się też moc i temperatura instalacji
- V najczęściej oznacza wersję z dolnym podłączeniem i wkładką zaworową.
- 22 mówi, że grzejnik ma dwie płyty grzewcze i dwa konwektory.
- Taki model daje dobry kompromis między mocą, gabarytem i estetyką montażu.
- Przy niskotemperaturowych źródłach ciepła moc spada, więc sam symbol nie wystarczy do doboru.
- Ważne są też: rozstaw przyłączy, strona podłączenia, ciśnienie robocze i parametry katalogowe dla konkretnej temperatury.
Co oznacza symbol V22 przy grzejniku
Najprościej ujmując, V22 opisuje dwa różne elementy naraz. Litera V wskazuje wersję z dolnym podłączeniem, a liczba 22 mówi o konstrukcji panelu: dwie płyty grzewcze i dwa konwektory. To nie jest ozdobny skrót z katalogu, tylko konkretna informacja o tym, jak grzejnik pracuje i jak trzeba go wpiąć w instalację.
Ja patrzę na to tak: litera mówi mi, jak podłączyć urządzenie, a cyfry mówią, jak dużo ciepła może oddać przy danym rozmiarze i temperaturze zasilania. Właśnie dlatego V22 jest tak popularny w modernizacjach i nowych domach. Daje przyzwoitą moc, ale nie zajmuje tyle miejsca, co grubsze konstrukcje.

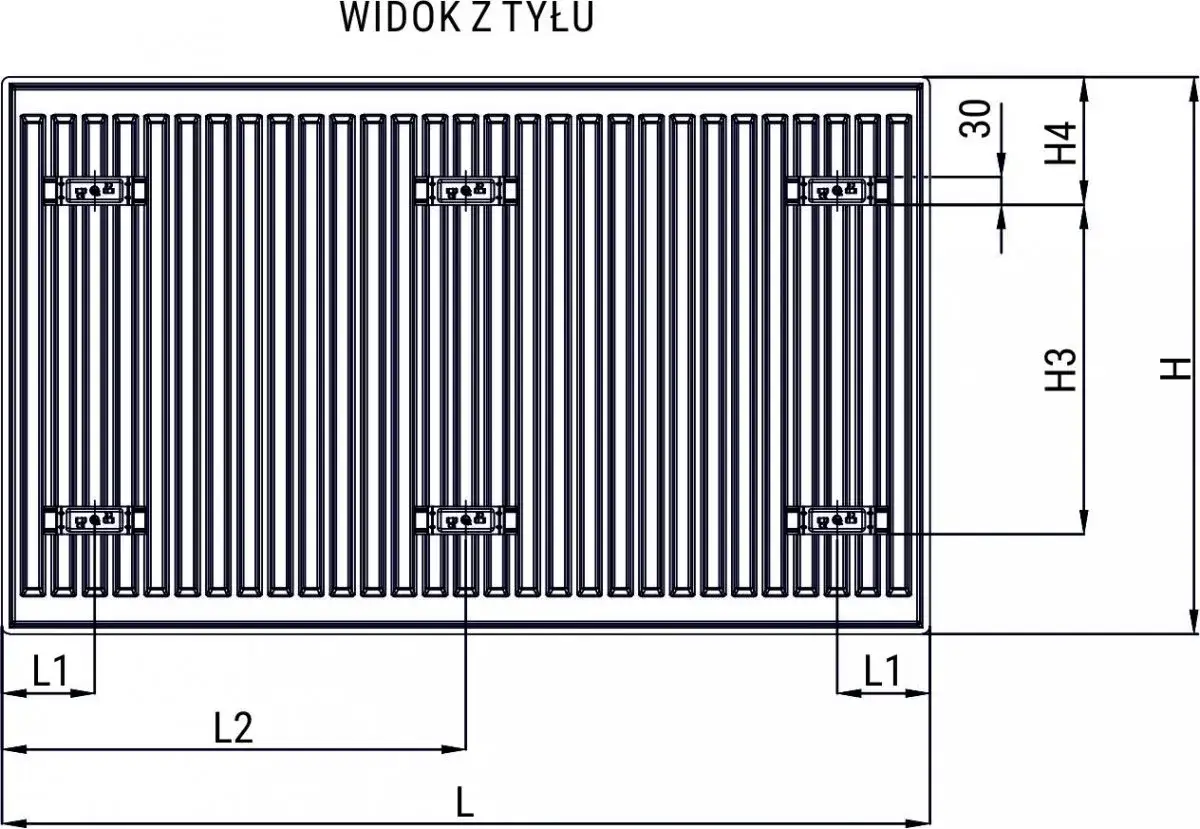

Warto też pamiętać, że samo oznaczenie nie kończy opisu. Dopiero pełny zapis, na przykład V22 600 x 1000, pokazuje, jaki to typ, jaka jest wysokość i długość oraz czy dany model zmieści się pod oknem albo na ścianie z ograniczoną przestrzenią. Żeby nie pomylić samej konstrukcji z przyłączem, dobrze rozbić symbol na części.
Jak odczytać cały zapis modelu bez pomyłek
W praktyce na karcie produktu albo etykiecie zobaczysz kilka informacji obok siebie. Ja zawsze sprawdzam je po kolei, bo pojedynczy skrót potrafi być mylący, a dopiero cały zapis daje pełny obraz.
| Fragment oznaczenia | Co oznacza | Co sprawdzić w praktyce |
|---|---|---|
| V | Wersja z dolnym podłączeniem, często z wkładką zaworową | Czy instalacja ma odpowiednie podejście i armaturę |
| 22 | Dwie płyty grzewcze i dwa konwektory | Jaką moc i jaką głębokość daje dany model |
| 600 x 1000 | Wysokość i długość w milimetrach | Czy grzejnik zmieści się w przewidzianym miejscu |
| 50 mm | Częsty rozstaw przyłączy w grzejnikach dolnozasilanych | Czy pasuje do instalacji i zaworu termostatycznego |
W katalogach spotyka się też nazwy typu CV22 albo Ventil Compact. Ja traktuję je jako tę samą rodzinę produktów albo bardzo bliskie odpowiedniki, ale nigdy nie kupowałbym wyłącznie po samym skrócie z aukcji. Najbezpieczniej jest otworzyć kartę produktu i sprawdzić rodzaj podłączenia, wymiary oraz moc dla konkretnych parametrów pracy. To właśnie te szczegóły decydują, czy grzejnik będzie działał poprawnie.
Czym V22 różni się od C22 i innych typów
Tu najczęściej zaczyna się zamieszanie. Konstrukcja 22 może występować zarówno w wersji z bocznym, jak i dolnym podłączeniem, ale to właśnie litera rozdziela te dwa światy. Jeśli ktoś zamawia grzejnik na podstawie samego numeru, łatwo kupi model, który nie pasuje do instalacji.
| Oznaczenie | Podłączenie | Budowa | Kiedy ma sens |
|---|---|---|---|
| C22 | Boczne | 2 płyty, 2 konwektory | Gdy wymieniasz starszy grzejnik z podejściem bocznym |
| V22 | Dolne | 2 płyty, 2 konwektory | Gdy zależy ci na estetyce i łatwiejszym ukryciu podejść |
| 11 | Zależnie od wersji | 1 płyta, 1 konwektor | Małe, dobrze ocieplone pomieszczenia, gdy liczy się cienka obudowa |
| 21 | Zależnie od wersji | 2 płyty, 1 konwektor | Gdy chcesz kompromis między grubością a mocą |
| 33 | Zależnie od wersji | 3 płyty, 3 konwektory | Gdy potrzebujesz dużej mocy i masz miejsce na grubszy korpus |
W uproszczeniu: im wyższy numer konstrukcji, tym zwykle większa moc i większa głębokość grzejnika. Typ 22 jest dla mnie złotym środkiem. Nie jest tak cienki jak 11, ale nie robi też wrażenia ciężkiej bryły jak 33. To właśnie dlatego tak często trafia do domów po termomodernizacji i do mieszkań, w których trzeba połączyć wydajność z rozsądnym gabarytem. Następny krok to ocena, czy taki grzejnik da radę w konkretnym wnętrzu.
Kiedy taki grzejnik sprawdza się najlepiej
V22 ma największy sens wtedy, gdy potrzebujesz dobrego kompromisu między mocą a wielkością. Najczęściej wybiera się go do salonów, sypialni, pokojów dziecięcych, gabinetów i nowoczesnych mieszkań, gdzie instalacja ma być możliwie dyskretna. Dobrze wygląda pod oknem, łatwo go spiąć z armaturą termostatyczną i nie wymaga tak dużej szerokości jak grubsze typy o podobnej mocy.
Ja szczególnie polecam go tam, gdzie instalacja pracuje z kotłem kondensacyjnym albo po modernizacji budynku. W takich sytuacjach ważna jest nie tylko estetyka, ale też przewidywalna praca przy niższych temperaturach zasilania. Przy pompach ciepła to jeszcze ważniejsze, bo grzejnik często musi mieć większą powierzchnię niż w starszej instalacji na wyższych parametrach.
Dobry przykład pokazuje, jak bardzo temperatura zmienia wynik. W typowym modelu V22 600 x 1000 mm moc wynosi 2084 W przy 90/70/20°C, 1643 W przy 75/65/20°C i 845 W przy 55/45/20°C. To oznacza spadek o 48,5% między 75/65/20°C a 55/45/20°C. Ta sama obudowa może więc być wystarczająca w jednym domu i za słaba w innym, jeśli źródło ciepła pracuje na niższej temperaturze. Dlatego sam numer modelu nigdy nie wystarcza do uczciwego doboru.
Jeśli mam wskazać ograniczenie, które najczęściej jest niedoceniane, to właśnie ono: przy niskiej temperaturze zasilania grzejnik trzeba zwykle przewymiarować, a nie tylko „dobrać podobny do starego”. To prowadzi nas prosto do montażu, bo nawet dobrze wybrany model można zepsuć złym podłączeniem.
Na co uważać przy montażu i doborze
W grzejnikach dolnozasilanych szczegóły montażowe są ważniejsze, niż wielu osobom się wydaje. Ja zawsze sprawdzam trzy rzeczy na starcie: stronę podłączenia, rozstaw przyłączy i dopuszczalne parametry pracy. W wielu modelach dolne przyłącze ma rozstaw 50 mm, ale trzeba to potwierdzić w karcie konkretnego produktu, bo różnice między producentami się zdarzają.
Warto też zwrócić uwagę na orientację zasilania i powrotu. W katalogach producentów pojawia się ostrzeżenie, że odwrócone podłączenie może obniżyć moc cieplną nawet o ponad 30%. To nie jest detal dla perfekcjonistów, tylko realna strata, która później wygląda jak „za słaby grzejnik”, choć problemem był montaż.
- Sprawdź, czy model jest odwracalny i czy można go zamontować po lewej lub prawej stronie.
- Zweryfikuj ciśnienie robocze, bo w wielu panelach wynosi ono 10 bar.
- Upewnij się, że zawór termostatyczny i głowica pasują do wybranego modelu.
- Nie zakładaj, że grzejnik do niskiej temperatury zasilania będzie działał tak samo jak przy wysokiej.
- Nie montuj standardowego panelu w wilgotnym, agresywnym środowisku, jeśli producent tego nie dopuszcza.
Ja nie ufam też opisom, które ograniczają się do hasła „wydajny model do każdego pomieszczenia”. To za mało. Rzeczywista kompatybilność zależy od instalacji, materiału rur, źródła ciepła i temperatury pracy. Kiedy te elementy się zgadzają, V22 jest bezpiecznym wyborem. Kiedy nie, nawet dobry grzejnik może rozczarować. Na koniec zostaje krótka checklista, która oszczędza najwięcej błędów.
Co sprawdzić przed zamówieniem, żeby V22 nie okazał się za słaby
Jeśli mam doradzić jedną rzecz, to tę: nie zaczynaj od wyglądu, tylko od parametrów. Dopiero potem sprawdzaj kolor, osłony i producenta. Taka kolejność naprawdę zmniejsza ryzyko nietrafionego zakupu.
- Policz zapotrzebowanie na ciepło dla pokoju, a nie tylko jego metraż.
- Porównaj moc grzejnika dla takich samych parametrów, jakie ma twoja instalacja.
- Sprawdź wymiary zewnętrzne, głębokość i rozstaw przyłączy.
- Ustal, czy potrzebujesz wersji lewo- czy prawostronnej, czy modelu odwracalnego.
- Zweryfikuj, czy instalacja będzie pracowała z kotłem, pompą ciepła czy układem mieszanym.
- Sprawdź, czy w zestawie są zawiesia, odpowietrznik i wkładka zaworowa, czy trzeba je dobrać osobno.
Jeżeli trzymasz się tej listy, V22 zwykle okazuje się wyborem bardzo rozsądnym: praktycznym, estetycznym i wystarczająco mocnym do większości typowych wnętrz. Ja zaczynałbym zawsze od mocy przy realnych parametrach instalacji, a dopiero potem patrzył na samą nazwę modelu, bo właśnie tam najczęściej zapada decyzja, która później przesądza o komforcie ogrzewania.
