W układach odprowadzania spalin nie ma jednej liczby, która pasowałaby do każdego urządzenia. Długość poziomego odcinka zależy od typu źródła ciepła, sposobu spalania, średnicy przewodu i liczby kolan, a w przypadku kotłów dochodzi jeszcze dokumentacja producenta. W praktyce oznacza to, że maksymalna długość komina w poziomie nie jest jedną stałą wartością, tylko zestawem różnych limitów, które trzeba czytać razem z przepisami i projektem instalacji.

Nie ma jednej wartości dla wszystkich urządzeń

Gdy ktoś pyta o poziomy odcinek komina, najczęściej ma na myśli nie sam komin murowany, tylko przewód spalinowy albo układ powietrzno-spalinowy. I tu od razu robi się ważne rozróżnienie: to nie komin decyduje o limicie, tylko typ urządzenia grzewczego. Inaczej projektuje się układ dla kotła kondensacyjnego, inaczej dla podgrzewacza gazowego, a jeszcze inaczej dla urządzenia na paliwo stałe.

Najbardziej praktyczne podejście jest proste: najpierw sprawdza się kategorię urządzenia, potem dokumentację montażową, a dopiero na końcu rysuje trasę. W innym wypadku łatwo pomylić ogólny przepis z ograniczeniem dotyczącym konkretnej grupy sprzętu. To właśnie dlatego na budowie tyle razy słyszę zdanie: „myślałem, że wszędzie obowiązuje to samo”.

To rozróżnienie jest ważniejsze niż sama liczba metrów, bo właśnie ono decyduje, czy w ogóle da się zastosować poziomy przebieg bez ryzyka problemów z pracą urządzenia. Dalej wchodzą już przepisy i szczegóły techniczne.

Co mówią przepisy o odcinku poziomym

W polskich warunkach najczęściej przywołuje się dwa poziomy regulacji. Po pierwsze, grzewcze urządzenia gazowe powinny być podłączone do indywidualnych kanałów spalinowych z uwzględnieniem instrukcji technicznej producenta. Po drugie, dla urządzeń gazowych z wyłączeniem kotłów przewód poziomy prowadzony ze spadkiem co najmniej 5% w kierunku urządzenia nie może przekraczać 2 m. To nie jest detal do przegapienia, bo wiele osób błędnie stosuje ten limit również do kotłów.

W praktyce 5% spadku oznacza 5 cm na każdy metr długości. Jeśli więc odcinek ma 2 m, różnica poziomów wynosi około 10 cm. Taki spadek nie jest przypadkowy: ma pomagać w odprowadzaniu kondensatu i stabilnej pracy układu. Przy dłuższej trasie każdy błąd w spadku szybko się mści, zwłaszcza zimą i przy częstych cyklach start-stop.

Dodatkowo w przypadku urządzeń z zamkniętą komorą spalania przepisy dopuszczają wyprowadzenie przewodu przez ścianę zewnętrzną, ale tylko przy określonej mocy i spełnieniu wymagań dotyczących wysokości wylotu oraz odległości od okien i innych otworów. Dla budynków jednorodzinnych górna granica mocy to 21 kW, a w pozostałych budynkach mieszkalnych 5 kW. To kolejny dowód na to, że pytanie o poziomy komin trzeba czytać razem z typem urządzenia, a nie w oderwaniu od reszty instalacji.

Jeśli więc ktoś chce prostą regułę, to brzmi ona tak: dla niektórych urządzeń gazowych poziom nie powinien przekraczać 2 m, ale dla kotłów gazowych decyduje projekt i instrukcja producenta. I właśnie tam najczęściej zaczyna się prawdziwa analiza.

Jak liczy się długość ekwiwalentną w praktyce

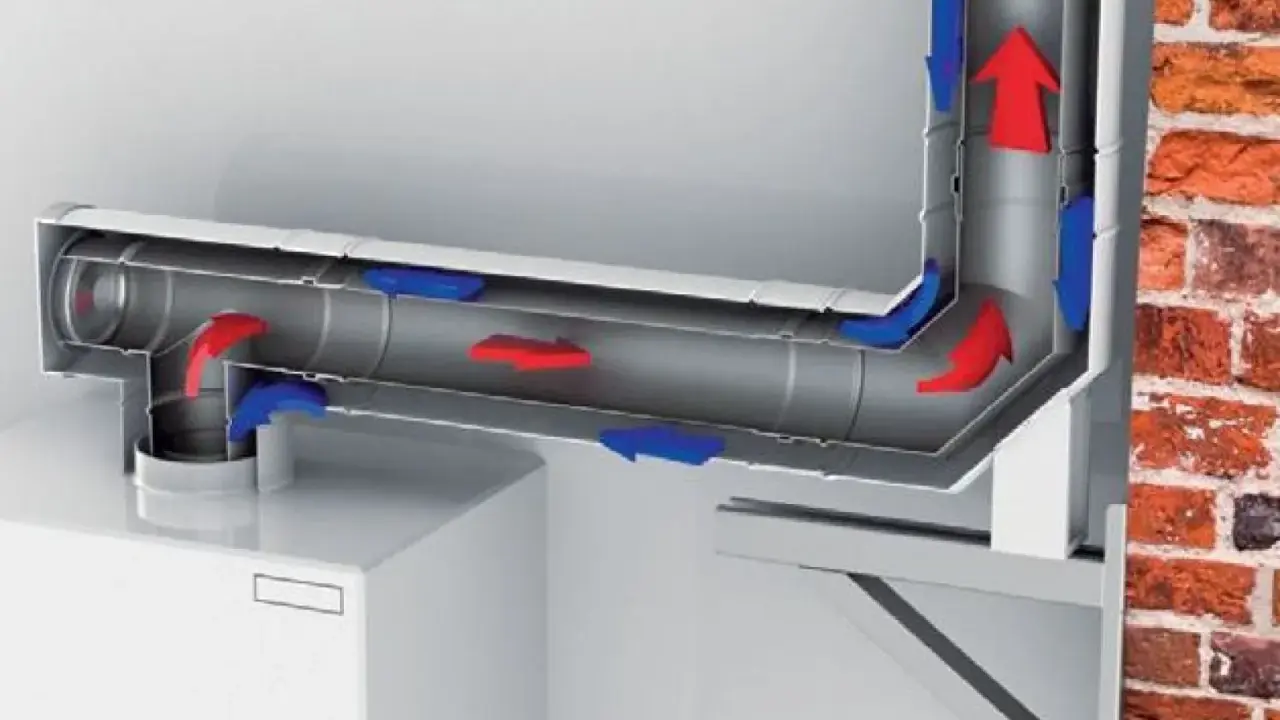

W kotłach kondensacyjnych nie liczy się wyłącznie metraż „po podłodze”. Liczy się długość ekwiwalentna, czyli rzeczywisty odcinek przewodu powiększony o opory generowane przez kolana, trójniki, przejścia przez szacht i czasem dodatkowe rury w części poziomej. To normalne podejście, bo każde załamanie zwiększa opory przepływu spalin.

W aktualnych kartach katalogowych producentów można spotkać bardzo konkretne przeliczniki. Często przyjmuje się, że jedno kolano 87° „zabiera” około 1,5 m dopuszczalnej długości, kolano 45° około 1,0 m, a trójnik rewizyjny około 2,5 m. W niektórych układach dodatkowy metr rury w szachcie skraca dopuszczalną trasę jeszcze mocniej niż zwykły odcinek prosty. To nie jest detal księgowy, tylko realny wpływ na pracę wentylatora i stabilność spalania.

To wartości orientacyjne, bo dokładne przeliczniki zawsze wynikają z konkretnego systemu. W praktyce oznacza to, że układ pozornie krótki na ścianie może być już za długi po doliczeniu dwóch kolan i trójnika. Znam to z projektów, w których „brakowało tylko pół metra”, a po przeliczeniu oporów wychodziło, że trzeba całkiem zmienić przebieg przewodu. Właśnie dlatego przy takich instalacjach nie ufam pomiarowi na oko.

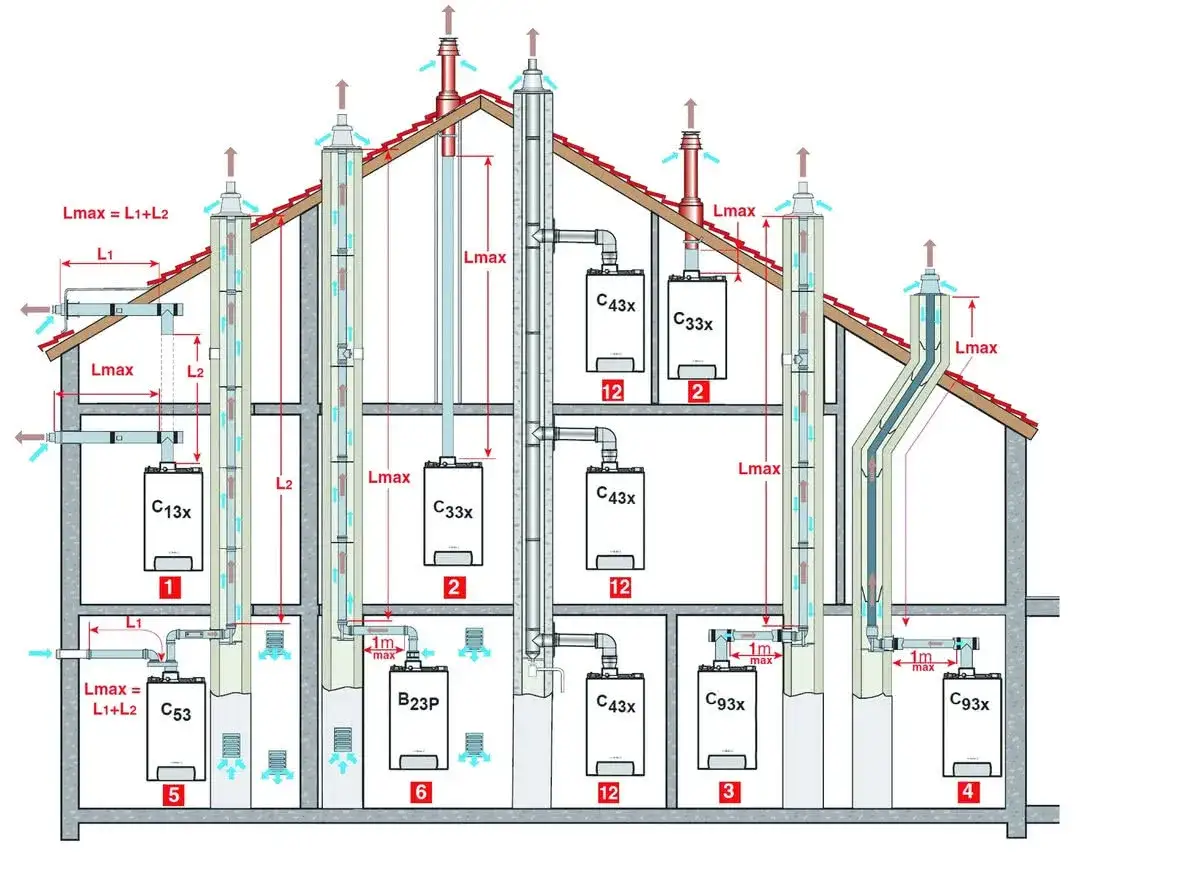

Warto zapamiętać jeszcze jedną rzecz: w różnych konfiguracjach ten sam kocioł może mieć zupełnie inne limity. W praktyce spotyka się układy, w których dopuszczalna długość dla wariantu prostego wynosi ponad 20 m, a po dodaniu oporów spada do kilkunastu albo nawet kilku metrów. To już wystarczająco duża różnica, żeby projekt traktować indywidualnie.

Dlaczego za długi poziomy odcinek szybko daje problemy

Przekroczenie limitu nie kończy się wyłącznie „teoretycznym” błędem w dokumentacji. Najczęściej pojawiają się objawy bardzo praktyczne: spadek ciągu, głośniejsza praca wentylatora, częstsze alarmy, gorsza kondensacja albo cofanie się skroplin. Przy urządzeniach gazowych to szczególnie istotne, bo układ spalania ma działać stabilnie w całym zakresie mocy, a nie tylko przy idealnych warunkach.

• Za duże opory przepływu mogą powodować wyłączanie kotła przez automatykę bezpieczeństwa.
• Zbyt mały spadek sprzyja zaleganiu kondensatu i powstawaniu hałasu w rurze.
• W instalacjach na paliwo stałe długi poziomy czopuch osłabia ciąg i zwiększa ryzyko zabrudzenia przewodu.
• W kotłach kondensacyjnych źle policzona trasa potrafi obniżyć sprawność całego układu, mimo że sam kocioł jest nowoczesny.

Najczęściej problem nie wynika z jednego wielkiego błędu, tylko z kilku małych decyzji: jedno dodatkowe kolano, zbyt długi odcinek w poziomie, niedoszacowana średnica albo zbyt ambitna trasa przez szacht. Z zewnątrz wszystko wygląda „w porządku”, ale instalacja pracuje na granicy. I właśnie wtedy zaczynają się reklamacje, których można było uniknąć na etapie projektu.

Jeżeli mam wskazać jedną rzecz, która naprawdę robi różnicę, to jest nią nie „sprytne dociągnięcie” przewodu, tylko uczciwe sprawdzenie, czy układ mieści się w parametrach urządzenia. To prowadzi już prosto do praktycznej kontroli przed montażem.

Jak sprawdzić swój przypadek przed montażem

Najbezpieczniej zacząć od identyfikacji urządzenia. Inaczej sprawdza się kocioł gazowy kondensacyjny, inaczej podgrzewacz, a inaczej kominek czy piec na paliwo stałe. Potem biorę instrukcję montażu i szukam nie ogólnej informacji o kominie, tylko konkretnej tabeli dla danego systemu. Właśnie tam zwykle jest odpowiedź, której szuka inwestor.

1. Sprawdź typ urządzenia i sposób spalania.
2. Odszukaj w dokumentacji maksymalną długość całego układu, a nie tylko odcinka prostego.
3. Policz wszystkie kolana, trójniki, przejścia i odcinki w szachcie.
4. Zweryfikuj spadek przewodu, zwłaszcza gdy trasa jest pozioma lub prawie pozioma.
5. Upewnij się, że wylot przez ścianę spełnia warunki odległości i wysokości.
6. Jeśli wynik jest blisko limitu, zaplanuj krótszą trasę albo inny system odprowadzenia spalin.

Najprostszy test, który stosuję w praktyce, brzmi tak: jeśli trzeba już „dokładać” do projektu kolejne kolana, żeby w ogóle dojść do urządzenia, to znaczy, że układ jest na granicy i warto szukać prostszego przebiegu. Czasem wystarczy przesunąć kocioł o kilkadziesiąt centymetrów, czasem zmienić średnicę systemu, a czasem przejść na wyprowadzenie dachowe zamiast ściennego.

Na tym etapie dobrze też skonsultować projekt z instalatorem i kominiarzem, zwłaszcza jeśli przewód ma iść przez szacht albo przez kilka pomieszczeń. To drobna ostrożność, ale oszczędza najwięcej problemów po uruchomieniu.

Co warto zrobić, gdy poziomy odcinek wychodzi za długi

Jeżeli obliczenia pokazują, że trasa jest zbyt długa, nie próbuję „ratować” projektu na siłę. Najpierw sprawdzam trzy najprostsze wyjścia: skrócenie drogi, zmianę średnicy systemu albo zmianę samego sposobu wyprowadzenia spalin. Często właśnie te trzy ruchy rozwiązują problem bez kosztownej przebudowy całej kotłowni.

• Skróć trasę, jeśli tylko da się zmienić miejsce montażu urządzenia.
• Rozważ inny układ przewodu, na przykład z większym udziałem pionu.
• Zweryfikuj, czy producent dopuszcza inną średnicę systemu dla danej konfiguracji.
• Nie zakładaj, że dodatkowy wentylator lub „mocniejszy ciąg” rozwiąże wszystko bez zgody producenta.

W nowych budynkach najrozsądniej jest już na etapie projektu przewidzieć jak najprostszą trasę. W starszych domach bywa trudniej, bo ogranicza nas istniejąca bryła, strop i położenie kotła. Wtedy szczególnie ważne staje się to, żeby nie mylić tego, co jest jeszcze dopuszczalne, z tym, co rzeczywiście będzie pracowało dobrze przez lata.

Jeśli mam zostawić jedną praktyczną wskazówkę, to taką: przy doborze przewodu nie pytaj najpierw „ile metrów mogę zrobić w poziomie”, tylko „jaką trasę dopuszcza ten konkretny kocioł i ile oporów już w niej zebrałem”. To zwykle prowadzi do lepszego projektu niż szukanie jednej uniwersalnej liczby.
