Dobrze dobrana krzywa grzewcza dla grzejników decyduje o tym, czy dom trzyma komfort bez przegrzewania i bez niepotrzebnych kosztów. W praktyce chodzi o to, by kocioł albo pompa ciepła podawały taką temperaturę wody, jaka naprawdę jest potrzebna przy danej pogodzie. W tym tekście pokazuję, od czego zacząć, jak czytać nachylenie i poziom krzywej oraz które błędy najczęściej psują efekt.
Najważniejsze informacje w skrócie
- Krzywa grzewcza zmienia temperaturę zasilania w zależności od temperatury na zewnątrz, zamiast trzymać stałą wartość.
- Przy grzejnikach sensowny punkt startowy to zwykle około 1,0-1,2 w dobrze ocieplonym domu i 1,4-1,6 w starszym budynku.
- Nachylenie odpowiada za zachowanie instalacji podczas mrozów, a poziom przesuwa całą krzywą w górę lub w dół.
- Jeśli w domu jest zimno zawsze, podnieś poziom; jeśli problem pojawia się głównie przy mrozie, rusz nachylenie.
- Głowice termostatyczne, odpowietrzenie i czujnik zewnętrzny są równie ważne jak sam regulator.
Co naprawdę robi krzywa w instalacji grzejnikowej
Krzywa grzewcza to po prostu mapa, według której regulator wylicza temperaturę zasilania. Gdy na zewnątrz robi się chłodniej, instalacja dostaje cieplejszą wodę; gdy pogoda się poprawia, temperatura zasilania spada. Dzięki temu grzejniki nie pracują cały czas na stałym, często zawyżonym poziomie, a budynek dostaje tylko tyle ciepła, ile naprawdę potrzebuje.
W instalacji grzejnikowej to ma duże znaczenie, bo grzejniki reagują szybciej niż podłogówka, ale nadal z opóźnieniem. Jeśli krzywa jest ustawiona za wysoko, dom przegrzewa się przy łagodnej pogodzie, a rachunek rośnie bez realnej poprawy komfortu. Jeśli jest za nisko, w pierwsze zimne poranki zaczyna brakować ciepła i użytkownik odruchowo podnosi wszystko na oślep.
Ja patrzę na to prosto: krzywa ma prowadzić instalację, a głowice i termostaty mają tylko dociąć szczegóły w poszczególnych pokojach. Gdy już wiem, po co krzywa istnieje, przechodzę do punktu startowego, bo bez niego każda korekta jest zgadywaniem.
Jakie ustawienie wyjściowe ma sens w domu z grzejnikami

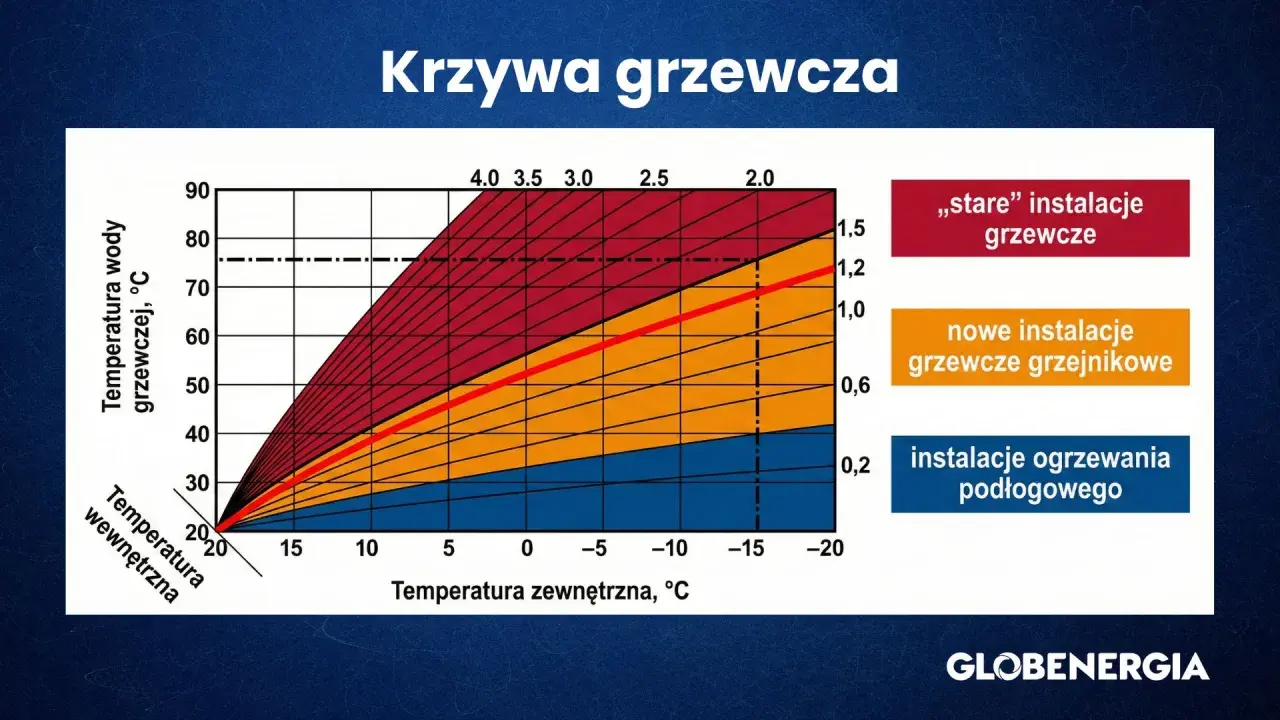

Nie ma jednej liczby dobrej dla każdego budynku, ale są sensowne punkty startowe. Viessmann podaje orientacyjnie, że w dobrze zaizolowanym domu z grzejnikami warto zacząć w okolicy 1,0-1,2, a w starszym budynku jednorodzinnym częściej bliżej 1,4-1,6.
| Typ budynku i instalacji | Bezpieczny punkt startowy | Na co zwrócić uwagę |
|---|---|---|
| Nowy lub po termomodernizacji, większe grzejniki | nachylenie 1,0-1,2 | często wystarcza niższa temperatura zasilania, zwłaszcza przy dodatnich temperaturach |
| Dom po częściowej modernizacji, standardowe grzejniki | nachylenie 1,2-1,4 | to zwykle dobry kompromis między komfortem a oszczędnością |
| Starszy dom, mniejsze grzejniki, większe straty ciepła | nachylenie 1,4-1,6, czasem nieco wyżej | jeśli trzeba stale przekraczać 60°C, warto sprawdzić dobór grzejników i izolację |
Ja zaczynam od ostrożnego punktu wyjścia, a potem obserwuję dom przez kilka dni. Kopiowanie ustawień z sąsiedniego budynku nie ma większego sensu, bo zupełnie inaczej pracują grzejniki, izolacja i sama kubatura pomieszczeń. Taki start trzeba potem rozdzielić na dwa osobne parametry, bo nachylenie i poziom nie robią tego samego.

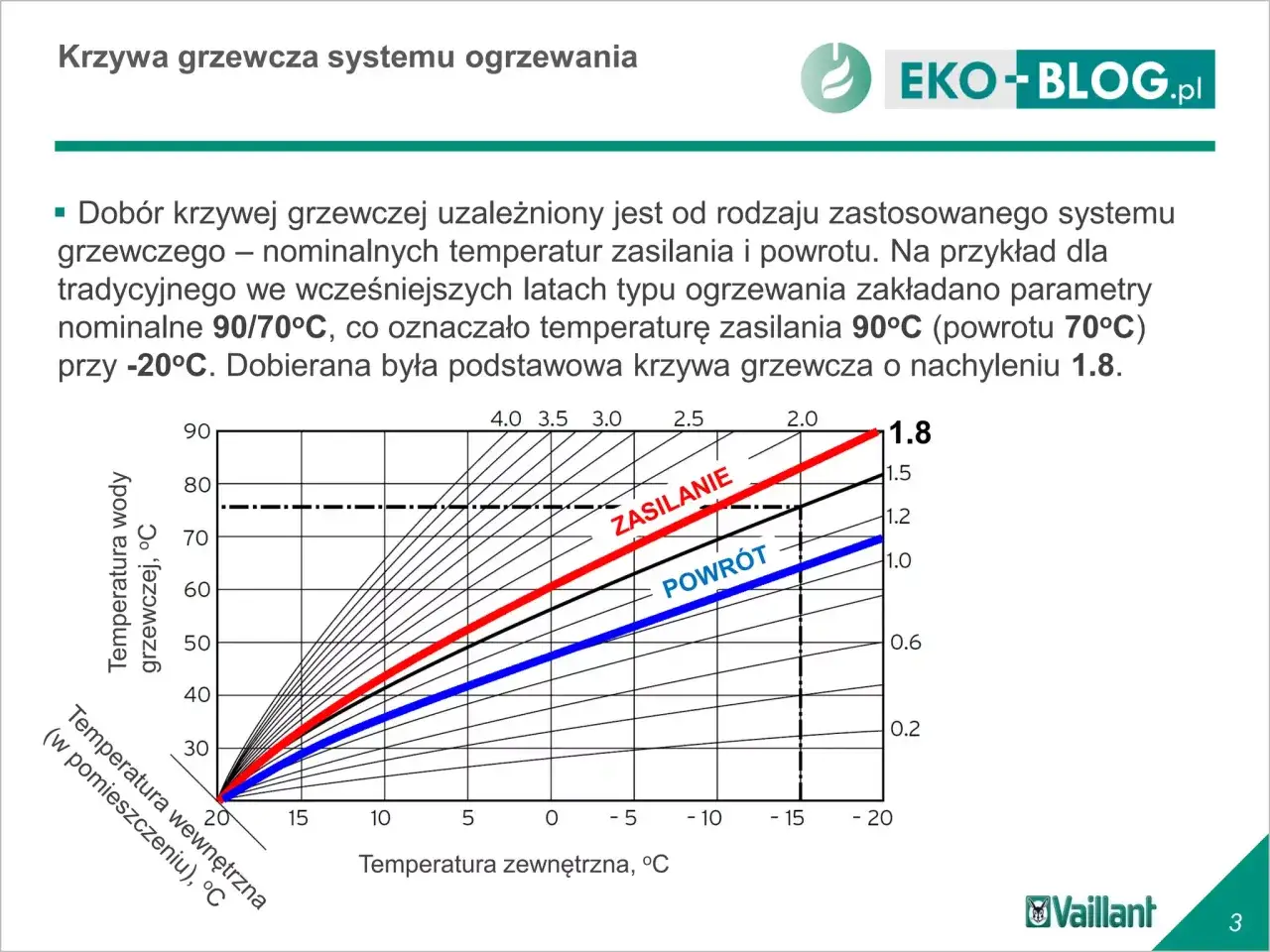

Nachylenie i poziom krzywej działają inaczej
| Parametr | Co zmienia | Kiedy go ruszam | Typowy objaw złego ustawienia |
|---|---|---|---|
| Nachylenie | Tempo wzrostu temperatury wody wraz z mrozem | Gdy w domu jest za chłodno tylko przy niskich temperaturach zewnętrznych | Za małe: zimno podczas mrozów; za duże: przegrzewanie przy chłodnej, ale nie mroźnej pogodzie |
| Poziom | Przesunięcie całej krzywej w górę lub w dół | Gdy w domu jest ogólnie za zimno albo za ciepło przez większość sezonu | Za wysoki: ciągłe dogrzewanie i wyższe rachunki; za niski: chłód mimo poprawnej reakcji na mróz |
Najprościej zapamiętać to tak: nachylenie poprawia zachowanie instalacji w mrozie, a poziom koryguje całe ustawienie. Jeśli cały dom jest zbyt chłodny, podnoszę poziom; jeśli problem wychodzi głównie przy mrozach, ruszam nachylenie. W wielu regulatorach punkt startowy bywa ustawiony na 1,4 i 0, ale traktuję to jako bazę do korekty, nie jako wartość docelową. Dopiero wtedy ma sens spokojna regulacja i obserwacja reakcji domu.
Jak ustawić wszystko krok po kroku bez zgadywania
Regulację robię spokojnie i tylko jednym parametrem na raz. Najpierw sprawdzam, czy wszystkie grzejniki są odpowietrzone, a głowice termostatyczne nie są przykręcone na minimum, bo inaczej trudno uczciwie ocenić efekt.
- Ustaw termostaty w pokojach na normalny, stały poziom i nie zamykaj wszystkich grzejników naraz.
- Zmień tylko jeden parametr: albo nachylenie, albo poziom.
- Odczekaj 24-48 godzin, a przy większym budynku i zmiennej pogodzie nawet 2-3 dni.
- Zapisuj temperaturę na zewnątrz, porę dnia i odczucie w pomieszczeniach.
- Koryguj małymi krokami i po każdej zmianie wracaj do obserwacji.
Jeśli instalacja ma czujnik zewnętrzny, pilnuję jego lokalizacji. Danfoss zwraca uwagę, że powinien on pracować po zacienionej stronie budynku, z dala od słońca i źródeł ciepła, bo inaczej regulator dostaje zafałszowany sygnał. To drobiazg, który potrafi zepsuć nawet dobrze ustawioną krzywą.
W praktyce najwięcej daje cierpliwość. Krzywa grzewcza nie powinna reagować nerwowo na pojedynczy chłodniejszy wieczór, tylko prowadzić instalację możliwie równo przez cały sezon.
Błędy, które najczęściej zafałszowują efekt
W regulacji instalacji grzejnikowej najłatwiej pomylić objaw z przyczyną. Dom bywa chłodny nie dlatego, że krzywa jest fatalna, tylko dlatego, że ktoś patrzy na nią w złym momencie albo testuje układ przy zamkniętych grzejnikach.
- Zmienianie dwóch parametrów naraz - wtedy nie wiadomo, co naprawdę pomogło albo zaszkodziło.
- Ocena w słoneczny dzień - słońce potrafi sztucznie podnieść temperaturę w pomieszczeniach i oszukać odczyt.
- Przykręcone głowice w całym domu - instalacja nie ma wtedy jak oddać ciepła i krzywa wygląda na zbyt wysoką.
- Brak odpowietrzenia lub zły przepływ - jeden zimny grzejnik nie musi oznaczać złej krzywej, tylko problem hydrauliczny.
- Kopiowanie ustawień z innego domu - ta sama liczba przy innych grzejnikach i stratach budynku daje inny efekt.
Jeśli po takich błędach nadal w domu jest nierówno, nie szukam winy wyłącznie w krzywej. Zaczynam porównywać źródło ciepła z odbiornikami, bo właśnie tu wychodzi różnica między pompą ciepła a kotłem kondensacyjnym.
Grzejniki, pompa ciepła i kocioł kondensacyjny nie lubią tego samego ustawienia
Przy różnych źródłach ciepła ta sama instalacja grzejnikowa powinna być prowadzona inaczej. Pompa ciepła najlepiej pracuje z możliwie niską temperaturą zasilania, więc zbyt stroma krzywa od razu odbija się na efektywności. Kocioł kondensacyjny też lubi niższe temperatury, bo łatwiej wtedy o kondensację i niższe zużycie paliwa.
| Źródło ciepła | Co lubi | Co się dzieje przy zbyt wysokiej krzywej |
|---|---|---|
| Pompa ciepła | Niską temperaturę zasilania, duże grzejniki, stabilną pracę | Spada efektywność, rosną koszty, system dłużej dochodzi do zadanej temperatury |
| Kocioł kondensacyjny | Niższą temperaturę powrotu i możliwie łagodną pracę | Traci część przewagi kondensacji, a zużycie paliwa rośnie |
| Starszy kocioł bez kondensacji | Stabilność i poprawny przepływ | Wysoka temperatura nie szkodzi sprawności tak bardzo, ale zwykle nadal jest po prostu droższa |
W instalacji z pompą ciepła zbyt wysoka krzywa szybko pokazuje swoje granice. Jeśli żeby utrzymać komfort w mrozy, trzeba stale pompować bardzo gorącą wodę do grzejników, zwykle oznacza to za małą powierzchnię odbioru ciepła albo zbyt duże straty budynku. Przy kotle kondensacyjnym cel jest podobny, tylko konsekwencje są mniej brutalne: dalej opłaca się trzymać temperaturę możliwie nisko, bo rośnie szansa na kondensację i niższy rachunek. To właśnie dlatego jedno ustawienie nie może być traktowane jak uniwersalny przepis dla każdego domu.
Co sprawdzam, zanim uznam, że problem leży w samej krzywej
Zanim podniosę temperaturę jeszcze wyżej, sprawdzam rzeczy podstawowe. W wielu domach winny nie jest regulator, tylko instalacja, która nie oddaje ciepła tak, jak powinna.
- Czy grzejniki są odpowietrzone i czy każdy ma swobodny przepływ.
- Czy instalacja jest zrównoważona hydraulicznie, a nie dusi się na jednym pionie.
- Czy głowice termostatyczne nie zamykają wszystkich pomieszczeń naraz.
- Czy grzejniki są w ogóle wystarczająco duże do aktualnych strat ciepła.
- Czy czujnik zewnętrzny pokazuje prawdziwą pogodę, a nie temperaturę nagrzanej ściany lub słońca.
Jeśli po tych kontrolach dom nadal wymaga wysokiej temperatury, nie walczę już samą krzywą. Lepiej dołożyć powierzchnię grzejników, poprawić izolację albo wezwać instalatora do regulacji przepływów, niż bez końca podnosić zasilanie. Dobrze ustawiona krzywa nie ma imponować wysoką temperaturą na zasilaniu - ma po prostu utrzymać stabilny komfort przy możliwie niskiej temperaturze wody, bo to zwykle daje najlepszy bilans między rachunkiem a wygodą.
