Instalacja grzewcza działa poprawnie tylko wtedy, gdy ciśnienie nie skacze przy każdym dogrzaniu wody. Poniżej pokazuję, do czego służy naczynie przeponowe w instalacji grzewczej, jak działa w praktyce i po czym poznać, że wymaga uwagi. To ważny element, bo od niego zależy nie tylko komfort, ale też bezpieczeństwo kotła, zaworu bezpieczeństwa i całego obiegu.
Najważniejsze informacje o roli naczynia przeponowego
- Przejmuje wzrost objętości wody, gdy ta się nagrzewa, i stabilizuje ciśnienie w układzie.
- Chroni instalację przed częstym otwieraniem zaworu bezpieczeństwa i niepotrzebnym uzupełnianiem wody.
- W nowoczesnych układach c.o. najczęściej stosuje się wersję zamkniętą z membraną.
- Właściwy dobór zależy od pojemności instalacji, wysokości budynku i temperatur pracy.
- Za małe albo źle ustawione naczynie szybko daje objawy: skoki ciśnienia, spadki po wystudzeniu i częste dolewanie wody.
- Kontrolę najlepiej robić przy corocznym serwisie, zanim zacznie się sezon grzewczy.
Jak przepona stabilizuje ciśnienie w instalacji
Ja patrzę na ten element bardzo praktycznie: to nie jest „dodatkowy zbiornik”, tylko amortyzator dla całej instalacji. Wewnątrz znajduje się elastyczna membrana, która oddziela wodę od gazu, zwykle powietrza albo azotu. Gdy woda w kotle i rurach się nagrzewa, zwiększa objętość, naciska na membranę i ściska gaz po drugiej stronie. Dzięki temu ciśnienie rośnie łagodniej, zamiast wybijać w górę przy każdym cyklu grzania.
W dobrze działającym układzie to rozwiązanie robi dwie rzeczy naraz: zapobiega skokom ciśnienia i zmniejsza ryzyko wyrzutu wody przez zawór bezpieczeństwa. To szczególnie ważne w instalacjach zamkniętych, bo tam nie ma swobodnego kontaktu z atmosferą, a każda zmiana temperatury od razu odbija się na parametrach pracy. W praktyce można przyjąć prostą zasadę: na każde 10 m wysokości słupa wody przypada około 1 bar ciśnienia, więc nawet układ w domu z piętrem wymaga sensownego zapasu.
To prowadzi do kolejnego pytania: gdzie taki zbiornik stosuje się najczęściej i czym różnią się poszczególne warianty.
Gdzie ten element pracuje i jaki wariant ma sens
Nie każdy układ grzewczy potrzebuje dokładnie tego samego rozwiązania. W praktyce dobieram typ naczynia do medium, temperatury i sposobu pracy instalacji. Inne wymagania ma zwykłe centralne ogrzewanie, inne zasobnik ciepłej wody użytkowej, a jeszcze inne obieg solarny z glikolem.
| Rodzaj instalacji | Jaki typ naczynia | Po co jest potrzebne | Na co zwrócić uwagę |
|---|---|---|---|

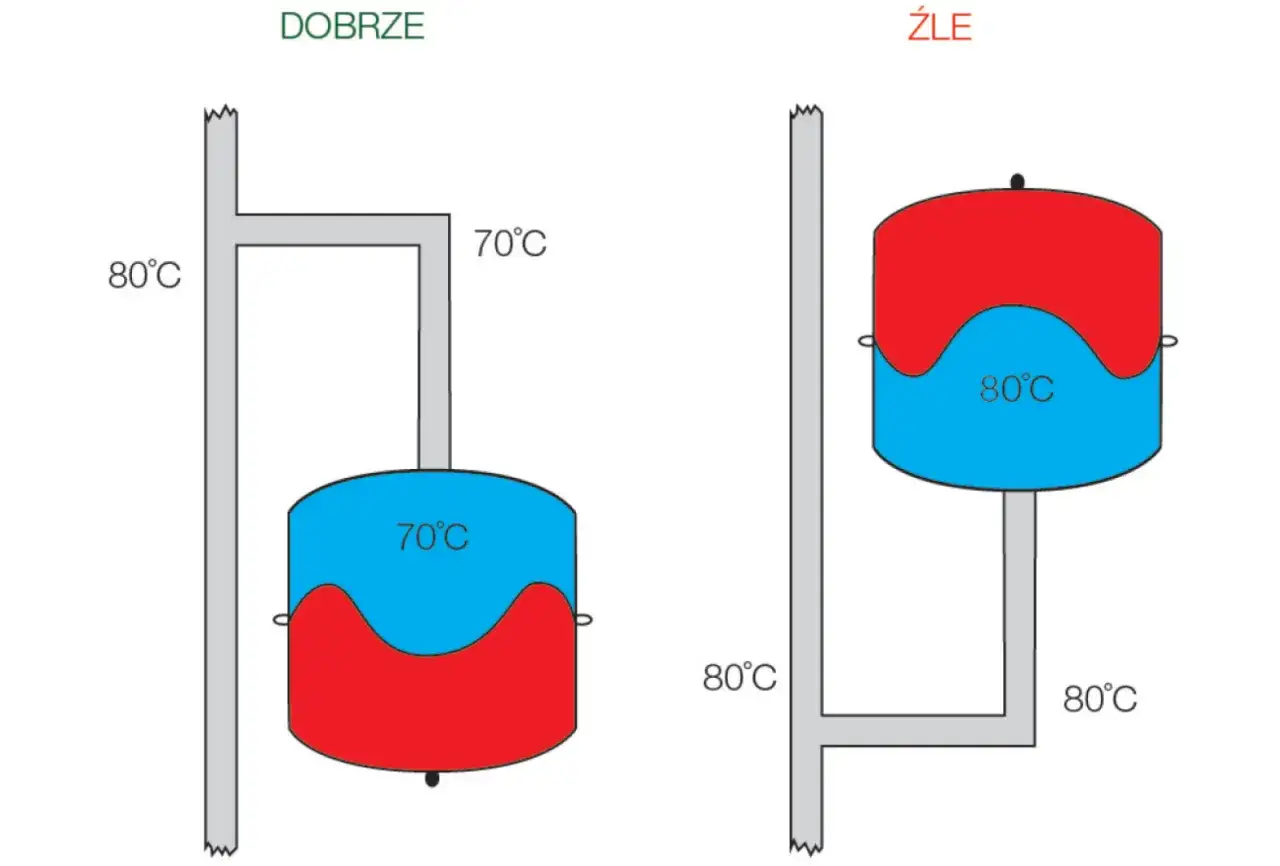

| Centralne ogrzewanie w układzie zamkniętym | Przeponowe do c.o. | Kompensuje rozszerzalność wody i stabilizuje ciśnienie | Najczęściej montowane po stronie powrotu, blisko grupy bezpieczeństwa |

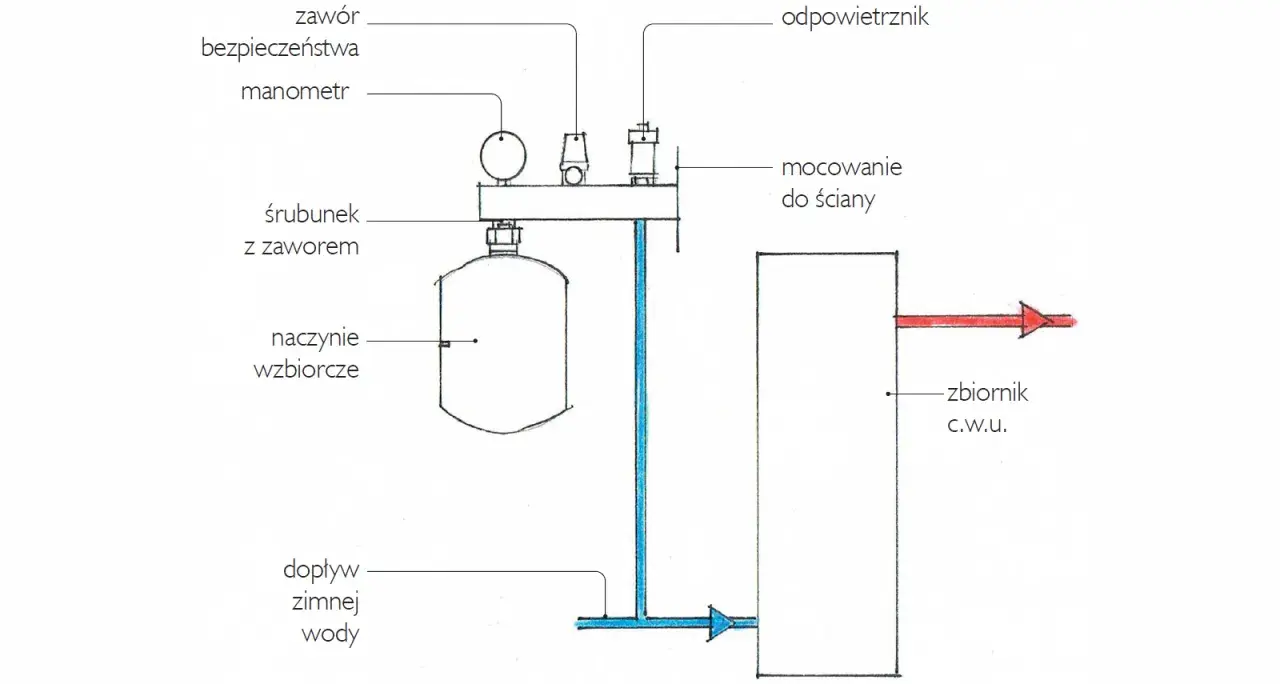

| Ciepła woda użytkowa | Do wody użytkowej | Łagodzi wzrost ciśnienia przy podgrzewaniu zasobnika | Musi być przeznaczone do kontaktu z wodą pitną |
| Instalacja solarna | Solarne | Pracuje przy wyższych temperaturach i z glikolem | Liczy się odporność termiczna i chemiczna medium |
| Starsze układy grawitacyjne | Otwarte naczynie wzbiorcze | Pełni funkcję zabezpieczenia i wyrównania poziomu wody | To inne rozwiązanie niż współczesne naczynie membranowe |
W nowych domach prawie zawsze spotykam układ zamknięty, bo jest wygodniejszy, lepiej kontrolowany i mniej podatny na napowietrzanie. Z kolei w instalacjach ciepłej wody i solarach dobór jest bardziej wymagający, bo dochodzi wyższa temperatura, większa rozszerzalność albo obecność glikolu. To właśnie dlatego nie warto kupować „byle czego o odpowiedniej pojemności” - liczy się też przeznaczenie i parametry pracy.
Skoro wiemy już, jaki typ ma sens w danym obiegu, trzeba jeszcze ustawić właściwą pojemność i ciśnienie wstępne, bo tu najczęściej pojawiają się błędy.
Jak dobrać pojemność i ciśnienie wstępne
Dobór naczynia nie polega na zgadywaniu, tylko na kilku prostych danych. Ja zaczynam od odpowiedzi na trzy pytania: ile wody mieści instalacja, jak wysoki jest budynek i do jakiej temperatury układ pracuje. Im większa pojemność instalacji i im większa różnica między temperaturą zimną a roboczą, tym większej przestrzeni na rozszerzanie potrzebuje woda.
W praktyce pomocne są takie punkty odniesienia:
| Parametr | Praktyczny punkt odniesienia | Co z tego wynika |
|---|---|---|
| Ciśnienie zimnej instalacji | Zwykle około 1,0-1,5 bar w domu jednorodzinnym | Niższe w parterowych układach, wyższe przy większej wysokości budynku |
| Ciśnienie wstępne naczynia | Zbliżone do ciśnienia statycznego, często około 0,2 bar niższe od ciśnienia napełnienia | Nie ustawia się go „na oko”, tylko pod konkretną instalację |
| Zawór bezpieczeństwa c.o. | Najczęściej 3 bar w małych i średnich instalacjach domowych | Jeśli często otwiera się przy grzaniu, coś jest źle dobrane albo uszkodzone |
| Kontrola serwisowa | Raz w roku, najlepiej przed sezonem | To najlepszy moment na sprawdzenie ciśnienia gazu i szczelności membrany |
Przy doborze pamiętam jeszcze o jednym: jeśli w instalacji jest bufor, podłogówka na dużej powierzchni, glikol albo rozbudowana hydraulika, zapotrzebowanie na pojemność rośnie szybciej, niż podpowiada intuicja. Zbyt mały zbiornik będzie pracował na granicy możliwości, a za duży zwykle nie szkodzi, ale zajmuje miejsce i kosztuje więcej. Najgorsze jest nie tyle samo przewymiarowanie, ile źle ustawione ciśnienie po stronie gazowej.
Gdy dobór jest nietrafiony albo membrana zaczyna puszczać, instalacja bardzo szybko daje konkretne objawy. Warto je umieć rozpoznać zanim kocioł zacznie tracić stabilność.
Po czym poznać, że naczynie nie trzyma parametrów
Uszkodzenie nie zawsze wygląda spektakularnie. Często zaczyna się od drobnych wahań, które właściciel domu uznaje za „normalne”. Ja zwracam uwagę przede wszystkim na ciśnienie po rozgrzaniu i po wystudzeniu, bo właśnie tam najłatwiej wychwycić problem z membraną albo z ciśnieniem wstępnym.
| Objaw | Co może oznaczać | Co sprawdzić jako pierwsze |
|---|---|---|
| Ciśnienie mocno rośnie po dogrzaniu | Naczynie jest za małe albo nie ma prawidłowego poduszki gazowej | Pojemność, ciśnienie wstępne, wysokość instalacji |
| Zawór bezpieczeństwa często upuszcza wodę | Układ nie ma gdzie przyjąć rozszerzającej się wody | Naczynie, zawór bezpieczeństwa, ciśnienie napełnienia |
| Po wystudzeniu ciśnienie spada bardzo nisko | Membrana może być uszkodzona albo gaz uciekł z komory | Pomiar po stronie gazowej, szczelność naczynia |
| Trzeba często dopuszczać wodę do instalacji | Woda jest tracona przez zawór lub przez nieszczelny układ | Wycieki, zawór bezpieczeństwa, stan naczynia |
| Po naciśnięciu wentyla wypływa woda | Membrana jest pęknięta | Wymiana naczynia lub wkładu, jeśli model to umożliwia |
Ten ostatni test jest bardzo wymowny. Wentyl, podobny do samochodowego, służy do kontroli ciśnienia po stronie gazowej. Jeśli zamiast powietrza pojawia się woda, nie ma już o czym dyskutować - przepona nie spełnia swojej funkcji. I właśnie wtedy zaczynają się problemy, których użytkownik zwykle nie wiąże od razu z tym elementem.
To prowadzi do najważniejszego praktycznego wniosku: źle dobrane albo zużyte naczynie nie tylko „przeszkadza”, ale wpływa na całą hydraulikę domu.
Co się dzieje, gdy jest za małe albo źle ustawione
Za małe naczynie nie jest tylko drobną niedogodnością. W małej instalacji można jeszcze przez jakiś czas żyć z tym, że zawór bezpieczeństwa czasem kapnie, ale długofalowo oznacza to stałe dolewanie świeżej wody, większe napowietrzanie układu i większe ryzyko korozji. Każde takie uzupełnienie wody wnosi do systemu tlen, a tlen w instalacji grzewczej jest po prostu niepożądany.
Za duże naczynie zwykle nie robi dramatu, ale bywa niepotrzebnym kosztem i zajmuje miejsce. Prawdziwy problem pojawia się wtedy, gdy ktoś pompuje je bez uwzględnienia wysokości budynku albo przed napełnieniem instalacji. Wtedy woda nie pracuje z membraną tak, jak powinna, a ciśnienie potrafi zachowywać się chaotycznie.
- Za mała pojemność - częste skoki ciśnienia, wyrzut wody przez zawór bezpieczeństwa, szybsze zużycie armatury.
- Złe ciśnienie wstępne - zbiornik nie przyjmuje prawidłowo rozszerzalności wody, mimo że formalnie jest zamontowany.
- Brak kontroli po serwisie - nawet sprawny element może przestać działać poprawnie, jeśli ktoś zostawił go z niewłaściwym napełnieniem.
Ja zawsze powtarzam, że w dobrze zrobionej instalacji naczynie nie powinno zwracać na siebie uwagi. Jeśli zaczyna być bohaterem rozmowy, zwykle oznacza to, że system pracuje na granicy albo już ma usterkę. Z tej perspektywy serwis i regularna kontrola są ważniejsze niż późniejsze gaszenie pożaru, gdy ciśnienie zacznie wariować.
Skoro wiemy już, co psuje pracę układu, pozostaje pytanie, jak temu zapobiec bez zbędnych kosztów i bez niepotrzebnych wymian.
Jak dbać o nie przez cały sezon
Najprostsza zasada brzmi: nie dopuść do tego, żeby instalacja stale żyła „na dolewkach”. Jeśli co kilka tygodni trzeba uzupełniać wodę, to nie jest normalna eksploatacja, tylko sygnał, że coś ucieka albo nie przejmuje rozszerzalności tak, jak powinno. W praktyce warto sprawdzić nie tylko samo naczynie, ale też zawór bezpieczeństwa, odpowietrzniki i ewentualne mikrowycieki na połączeniach.
Przy sensownej eksploatacji trzymam się kilku prostych zasad:
- Raz w roku sprawdzam ciśnienie gazu i stan naczynia przy okazji przeglądu kotła.
- Nie uzupełniam wody „profilaktycznie” ponad potrzebę, bo nadmiar też psuje warunki pracy.
- Po większych pracach hydraulicznych kontroluję ciśnienie ponownie, bo instalacja mogła zmienić charakterystykę.
- Nie lekceważę kapania z zaworu bezpieczeństwa, nawet jeśli pojawia się tylko po mocnym dogrzaniu.
- W układach z glikolem albo zasobnikiem CWU pilnuję, czy zastosowano odpowiedni typ naczynia, a nie przypadkowy zamiennik.
To właśnie takie drobiazgi robią różnicę między instalacją, która po prostu działa, a taką, która wymaga ciągłej uwagi. Dobrze utrzymany element nie daje spektakularnych efektów, ale oszczędza kłopotów przez cały sezon.
Najwięcej zysku daje spokój ciśnienia, nie sam litraż
Jeśli miałbym sprowadzić temat do jednego wniosku, powiedziałbym tak: najważniejsze nie jest samo to, że naczynie jest zamontowane, tylko czy ma właściwą pojemność, właściwe ciśnienie wstępne i odpowiednie miejsce w układzie. To właśnie od tego zależy, czy instalacja grzewcza będzie pracować spokojnie, czy zacznie tracić wodę, hałasować i podnosić ciśnienie do granicy zaworu bezpieczeństwa.
W praktyce poprawnie dobrany zbiornik przeponowy daje mniej dolewek, mniej zapowietrzania, mniej awarii armatury i dłuższe życie całego układu. A jeśli któryś z tych objawów już się pojawia, ja zawsze zaczynam od sprawdzenia naczynia, zanim ktoś niepotrzebnie wymieni kocioł, pompę albo pół kotłowni.
