Własna nagrzewnica wodna ma sens wtedy, gdy chcesz szybko dogrzać warsztat, garaż albo niewielką halę i masz już dostęp do ciepłej wody z CO lub pompy ciepła. Taki układ nie jest skomplikowany, ale działa dobrze tylko wtedy, gdy wymiennik, wentylator i sterowanie są dobrane do temperatury zasilania oraz wielkości pomieszczenia. Poniżej pokazuję, jak podejść do budowy rozsądnie, gdzie najłatwiej popełnić błąd i kiedy lepiej od razu wybrać gotowe urządzenie.
Najkrócej: skuteczna nagrzewnica wodna to dobry wymiennik, właściwy nadmuch i sensowne podłączenie
- Rdzeniem układu jest wymiennik ciepła, a wentylator tylko przenosi energię do powietrza.
- DIY ma sens głównie w warsztacie, garażu i przy dogrzewaniu strefowym, nie jako przypadkowy zamiennik pełnej instalacji.
- Przy niskiej temperaturze zasilania moc spada wyraźnie, więc mały wymiennik szybko pokazuje swoje ograniczenia.
- Najczęstszy błąd to za mały przepływ powietrza albo omijanie wymiennika przez obudowę.
- Jeśli urządzenie ma pracować codziennie, gotowy model zwykle wygrywa stabilnością i serwisem.
Jak działa taki układ i gdzie ma sens
Jak podaje VTS, wodna nagrzewnica powietrza opiera się na wentylatorze, który przepycha powietrze przez wymiennik ogrzany wodą. W praktyce nie budujesz więc źródła ciepła, tylko końcówkę instalacji, która ma szybko oddać energię do powietrza. To rozwiązanie najlepiej sprawdza się tam, gdzie liczy się szybka reakcja i proste sterowanie, a nie idealnie równomierny komfort przez całą dobę.
- Najlepsze zastosowania to warsztat, garaż, magazyn, oranżeria i dogrzewanie strefowe.
- Największy sens ma wtedy, gdy masz już kocioł, bufor albo pompę ciepła i chcesz wykorzystać istniejące ciepło.
- Najmniej sensu ma jako przypadkowy, „samodzielny” piecyk bez stabilnego źródła wody grzewczej.
Właśnie dlatego przy planowaniu DIY najpierw patrzę na źródło ciepła, a dopiero potem na skrzynkę, obudowę i detale montażowe. To prowadzi prosto do pytania, z czego taki układ najlepiej złożyć.
Z czego zbudować własny układ
W prostym wariancie masz pięć elementów: wymiennik, wentylator, obudowę, sterowanie i hydraulikę. W branżowym języku to nadal bardzo prosta konstrukcja, ale diabeł siedzi w szczegółach. Lamele, czyli cienkie żeberka wymiennika, zwiększają powierzchnię oddawania ciepła, a bez porządnego nawiewu nawet dobry wkład będzie działał przeciętnie.
| Element | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Wymiennik ciepła | Miedziano-aluminiowy wkład, najlepiej szczelny, bez śladów korozji i napraw po amatorsku | To on decyduje o tym, ile ciepła faktycznie przejdzie do powietrza |
| Wentylator | Osiowy przy krótkim nadmuchu albo promieniowy, jeśli wymiennik stawia większy opór; liczy się wydajność i hałas | Bez odpowiedniego przepływu powietrza nagrzewnica grzeje słabo, mimo gorącej wody |
| Obudowa | Sztywna, dobrze uszczelniona, z dostępem serwisowym | Ma wymusić przepływ przez lamele, a nie pozwolić powietrzu uciekać bokiem |
| Sterowanie | Termostat, regulacja obrotów, ewentualnie sterowanie zaworem | Bez regulacji układ łatwo przegrzać albo przewentylować |
| Hydraulika | Zawory odcinające, odpowietrznik, filtr siatkowy, elastyczne przyłącza | Ułatwia uruchomienie, serwis i ogranicza ryzyko zapowietrzenia |
Jeśli korzystasz z rdzenia nagrzewnicy samochodowej, wybieraj element przeznaczony właśnie do układu grzania kabiny, a nie przypadkową chłodnicę z demontażu. W praktyce największą różnicę robi nie dekoracyjna obudowa, tylko dobrze dobrany wymiennik i sensowny wentylator. Mając te części, można przejść od teorii do montażu.
Jak złożyć ją krok po kroku
- Określ zastosowanie. Ustal, czy urządzenie ma dogrzewać mały garaż, pracować w warsztacie, czy wspierać większą przestrzeń. Inny będzie dobór dla 20 m², a inny dla 80 m².
- Sprawdź temperaturę źródła ciepła. Jeśli zasilanie ma 70/50°C albo 80/60°C, projekt będzie prostszy. Przy niskotemperaturowym źródle trzeba od razu myśleć o większym wymienniku.
- Dobierz wymiennik i wentylator jako parę. Za mały wentylator nie przepchnie powietrza przez gęsty wkład, a zbyt słaby wymiennik nie odbierze energii nawet przy mocnym nadmuchu.
- Zrób obudowę tak, by powietrze przechodziło przez cały pakiet lamel. To moment, w którym wiele amatorskich projektów traci sprawność, bo powietrze wybiera łatwiejszą drogę bokiem.
- Zamocuj elementy z dostępem do serwisu. Chodzi o to, żeby dało się odpowietrzyć układ, dokręcić złączki i wyjąć wkład bez rozbierania pół warsztatu.

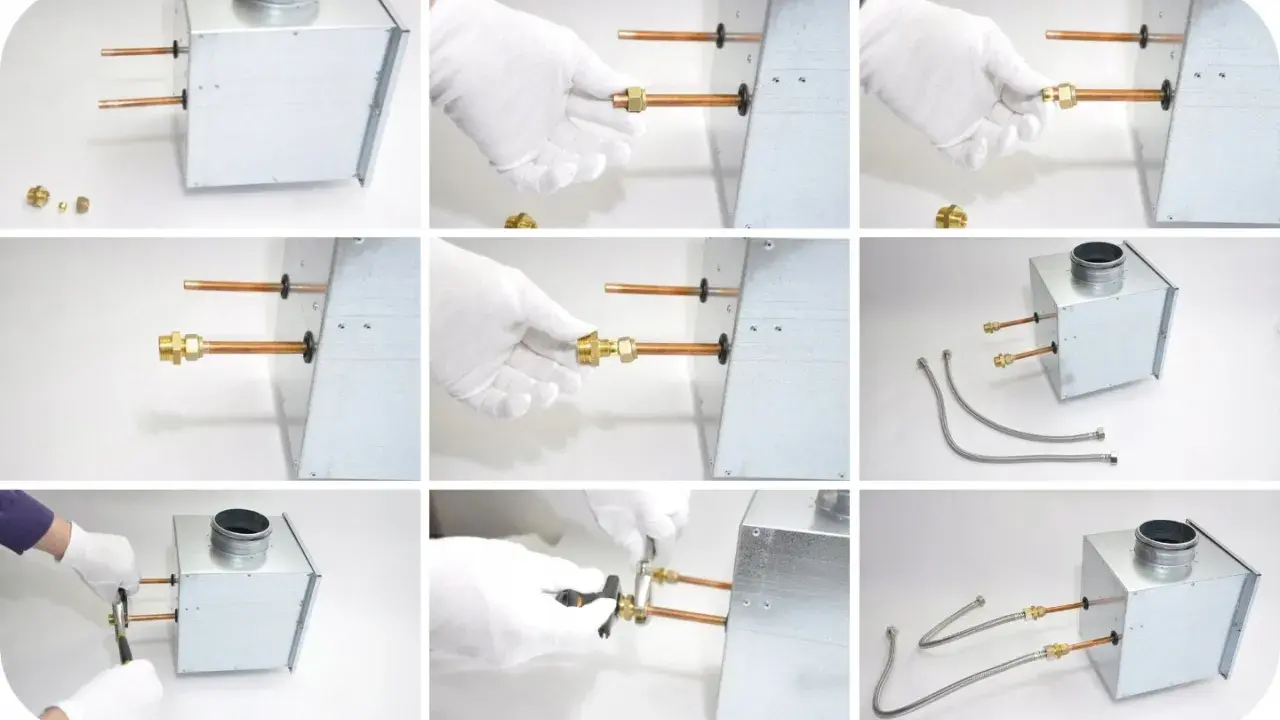

- Podłącz hydraulikę z zapasem na serwis. Zawory odcinające i filtr na powrocie oszczędzają później sporo nerwów.
- Dodaj sterowanie i zrób próbę na zimno. Najpierw sprawdź pracę wentylatora i szczelność, potem dopiero uruchamiaj wodę grzewczą.
Najwięcej czasu zwykle zajmuje nie skrzynka, lecz doprowadzenie powietrza i wody tak, żeby nic nie omijało wymiennika. A skoro o tym mowa, trzeba jeszcze dobrze podpiąć hydraulikę i nie zdusić mocy już na starcie.
Jak podłączyć hydraulikę i sterowanie, żeby nie stracić mocy

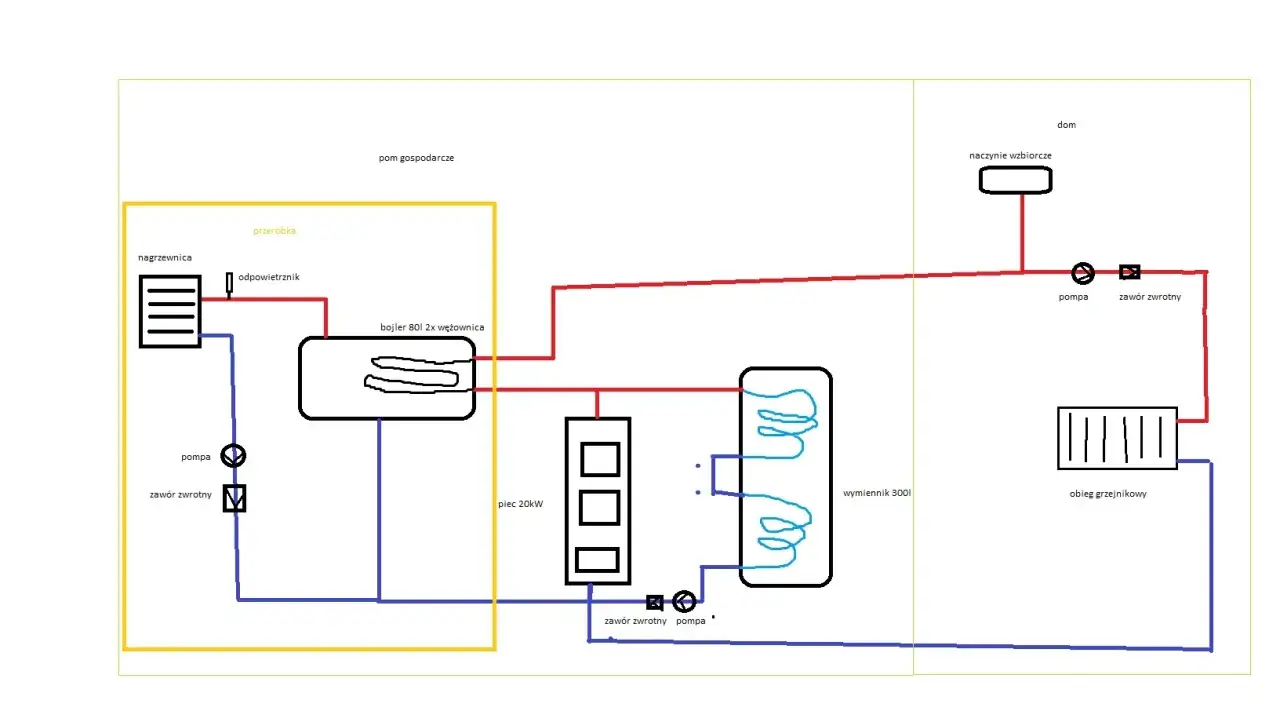

Własna nagrzewnica wodna działa dobrze tylko wtedy, gdy instalacja jest czytelna i przewidywalna. Na zasilaniu i powrocie daj zawory odcinające, w najwyższym punkcie przewidź odpowietrznik, a na powrocie filtr siatkowy. Jeśli układ ma pracować w nieogrzewanym garażu, pomyśl też o ochronie przed zamarzaniem, bo jeden mroźny weekend potrafi zniszczyć całą oszczędność z DIY.
Według Systerm, przy zejściu z parametrów 80/60°C do 40/35°C moc nagrzewnicy spada do około 50-55% wartości katalogowej. To ważne zwłaszcza przy pompie ciepła, gdzie niska temperatura zasilania jest normą, a nie wyjątkiem. W takim układzie mały wymiennik po prostu nie ma szans pracować tak, jak model dobrany do wysokich parametrów wody.
| Parametry wody | Co to oznacza dla projektu | Co zmienić |
|---|---|---|
| 80/60°C | Najłatwiejszy wariant, wysoka moc przy kompaktowym wymienniku | W wielu przypadkach wystarczy prostsza konstrukcja |
| 70/50°C | Dobra równowaga między mocą a wielkością urządzenia | Zadbaj o porządny przepływ powietrza i odpowietrzenie |
| 50/30°C | Moc spada wyraźnie, a wymiennik musi mieć większą powierzchnię | Przyda się mocniejszy nadmuch i lepszy wkład |
| 40/35°C | Warunki typowe dla niskotemperaturowych źródeł, moc spada do około połowy katalogowej | Nie oszczędzaj na wymienniku i licz się z większą obudową |
Jeśli chcesz, żeby układ działał bez frustracji, myśl o hydraulice jak o połowie całego projektu, a nie o dodatku. Drugą połowę stanowi dobór mocy do pomieszczenia, bo tu amatorzy najczęściej przeliczają się w jedną albo drugą stronę.
Jak dobrać moc do pomieszczenia
Ja zaczynam od kubatury, jakości izolacji i sposobu korzystania z pomieszczenia. Dla dobrze ocieplonego wnętrza o standardowej wysokości często przyjmuje się bardzo zgrubnie około 1 kW na 10 m², ale to tylko punkt startowy. Przy wysokich sufitach, częstym otwieraniu bramy albo słabej izolacji potrzeba wyraźnie więcej.
| Pomieszczenie | Orientacyjny punkt startowy | Co to oznacza w praktyce |
|---|---|---|
| Garaż 20-30 m² | 2-3 kW | Wystarczy do dogrzewania i szybkiego podniesienia temperatury |
| Warsztat 40-60 m² | 4-7 kW | To zwykle sensowny zakres dla amatorskiego projektu |
| Mała hala 80-120 m² | 8-15 kW | Tu DIY zaczyna przegrywać z gotowym urządzeniem i dokładnym doborem |
Jeśli pomieszczenie jest słabo ocieplone albo brama często pracuje, dolicz jeszcze 30-50% zapasu. Przy niskotemperaturowym źródle ciepła zapas po stronie wymiennika ma większe znaczenie niż sama moc nominalna na papierze. To właśnie tutaj najłatwiej odsiać dobry projekt od ładnie wyglądającej, ale słabej konstrukcji.
Najczęstsze błędy, które psują efekt
- Za mały wymiennik. Urządzenie wydaje ciepły podmuch, ale nie dogrzewa realnie pomieszczenia.
- Wentylator dobrany tylko „na czuja”. Zbyt słaby nie przepcha powietrza, zbyt mocny zrobi hałas i skróci czas kontaktu z wymiennikiem.
- Brak odpowietrzenia. Nawet mały pęcherz powietrza potrafi zabić sprawność pierwszych rzędów wymiennika.
- Nieszczelna obudowa. Powietrze wybiera łatwiejszą drogę bokiem, zamiast przejść przez lamele.
- Brak regulacji. Układ pracuje wtedy albo za mocno, albo za słabo, a komfort spada razem z efektywnością.
- Ignorowanie temperatury źródła. Projekt pod 80/60°C nie zadziała tak samo przy 40/35°C.
- Oszczędzanie na testach szczelności. Woda w garażu albo warsztacie szybko zamienia tanią konstrukcję w kosztowną poprawkę.
W praktyce wielu problemów nie widać przy składaniu, tylko podczas pierwszego uruchomienia. Jeśli po montażu nagrzewnica dmucha słabo albo nierówno, winne są zwykle właśnie te drobiazgi, a nie sam pomysł. Dlatego warto jeszcze uczciwie porównać DIY z gotowym urządzeniem.
Kiedy lepiej kupić gotowe urządzenie
Na rynku kompaktowe nagrzewnice wodne 5-30 kW zaczynają się mniej więcej od 1000 zł, a bardziej rozbudowane modele, zwłaszcza pod niską temperaturę i z lepszym sterowaniem, kosztują wyraźnie więcej. Jeśli doliczysz swój czas, materiał, poprawki i ryzyko błędu, własna konstrukcja nie zawsze okazuje się tańsza. To szczególnie ważne wtedy, gdy urządzenie ma pracować codziennie, a nie tylko okazjonalnie w weekend.
| Sytuacja | DIY | Gotowe urządzenie |
|---|---|---|
| Okazjonalne dogrzewanie warsztatu | Ma sens, jeśli masz część elementów z odzysku | Opłaca się, jeśli chcesz po prostu szybko zacząć pracę |
| Codzienna eksploatacja | Ryzyko poprawek i braku powtarzalności | Zwykle lepszy wybór przez stabilność i serwis |
| Instalacja z pompą ciepła | Tylko przy bardzo dobrze policzonym projekcie | Często bezpieczniej kupić model pod niską temperaturę |
| Liczy się gwarancja i przewidywalność | Słaby argument | Wyraźna przewaga gotowego produktu |
| Masz dostęp do tanich części | Projekt może być sensowny kosztowo | Nie zawsze pobije cenę i wygodę DIY |
Jeśli patrzysz wyłącznie na sam koszt części, DIY często wygląda atrakcyjnie. Gdy jednak wliczysz czas montażu, testów i ewentualne poprawki, granica między „taniej” a „rozsądniej” robi się dużo mniej oczywista. I właśnie dlatego w kolejnym kroku warto spojrzeć na projekt chłodnym okiem.
Co zrobiłbym przy takim projekcie
Najpierw sprawdziłbym temperaturę zasilania i to, ile wody naprawdę jest w stanie przepchnąć pompa obiegowa. To od tych dwóch rzeczy zależy, czy urządzenie będzie grzało skutecznie, czy tylko robiło wrażenie mocą na papierze. Potem dobrałbym wymiennik z lekkim zapasem, bo w praktyce zapas po stronie powierzchni wymiany daje więcej niż pogoń za „najmocniejszym” wentylatorem.
Do garażu albo warsztatu wybrałbym prostą, sztywną obudowę, wentylator o spokojnej charakterystyce i układ, który da się łatwo odpowietrzyć. Przy instalacji z pompą ciepła nie schodziłbym poniżej sensownego, wielorzędowego wymiennika, bo niska temperatura zasilania szybko obnaża wszystkie oszczędności na starcie. To jest ten moment, w którym warto być bardziej praktycznym niż ambitnym.
Jeśli urządzenie ma pracować regularnie, skłaniałbym się ku gotowemu modelowi z gwarancją. Jeśli to projekt warsztatowy i liczysz każdą złotówkę, własna nagrzewnica ma sens, ale tylko wtedy, gdy od początku liczysz temperaturę wody, przepływ powietrza i bezpieczeństwo podłączenia, a nie sam koszt części.
