W podłogówce przepływ nie jest ozdobną liczbą na rozdzielaczu, tylko parametrem, który decyduje o tym, czy pętla odda tyle ciepła, ile trzeba. Odpowiedź na pytanie, jaki przepływ na podłogówce ustawić, zależy od mocy pętli, różnicy temperatur i oporów całego obiegu. Ja patrzę na to praktycznie: najpierw liczby, potem korekta na rozdzielaczu.
Najpierw złap punkt odniesienia, potem koryguj przepływy
- W typowym domu jednorodzinnym często zaczyna się od okolic 1-1,5 l/min na pętlę, ale to tylko punkt startowy.
- Przepływ liczy się z mocy pętli i przyjętej różnicy temperatur ΔT, a nie z samej powierzchni pokoju.
- Zbyt mały przepływ daje niedogrzanie i duży spadek temperatury na pętli, zbyt duży rozstraja cały rozdzielacz.
- Na wynik mocno wpływają długość pętli, średnica rury, rozstaw i opory hydrauliczne.
- Przepływy najlepiej ustawiać po odpowietrzeniu instalacji i stabilizacji źródła ciepła.
Co oznacza przepływ na podłogówce i dlaczego nie ma jednej liczby

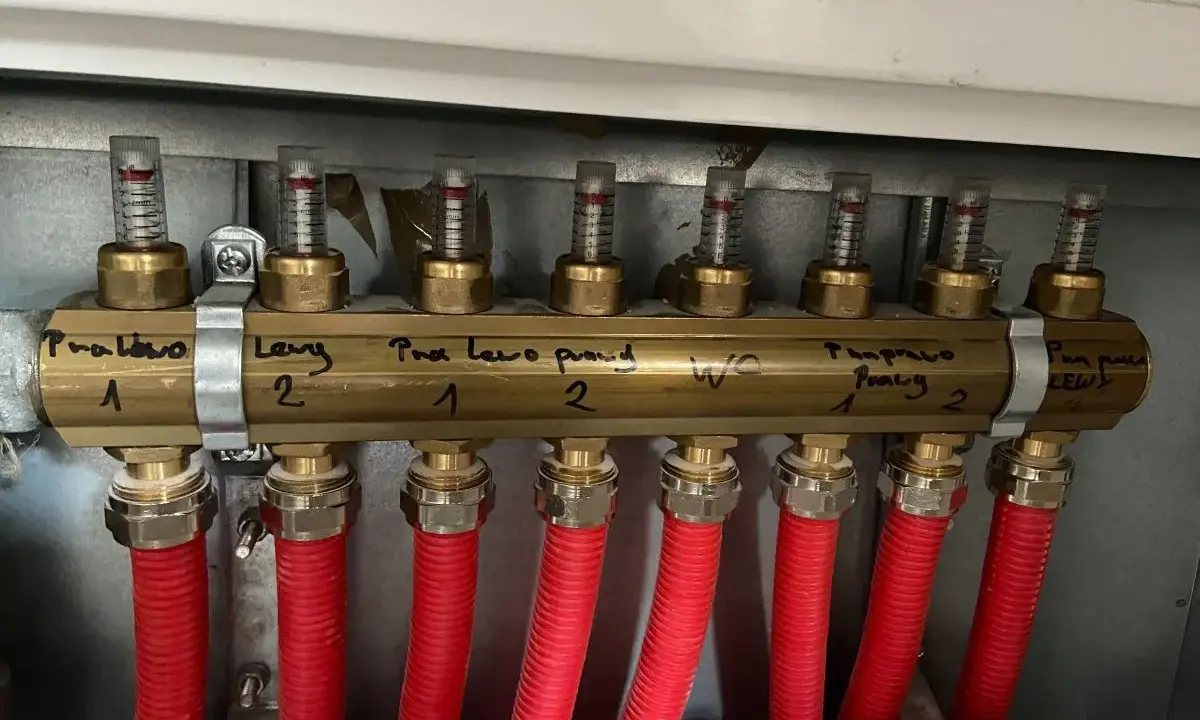

Przepływ w litrach na minutę pokazuje, ile wody krąży przez konkretną pętlę w ciągu minuty. Na rozdzielaczu widzisz to zwykle na rotametrze, czyli przepływomierzu, i to właśnie nim najczęściej reguluje się podłogówkę.
Problem w tym, że jedna pętla może ogrzewać małą łazienkę, a inna większy pokój dzienny, więc nie ma jednej „prawidłowej” liczby dla całego domu. W praktyce liczy się moc danej pętli, długość rury, rozstaw i to, jaką różnicę temperatur przyjął projektant między zasilaniem a powrotem.
Jeżeli ktoś ustawia wszystkie pętle identycznie, bez sprawdzenia obciążenia, zwykle kończy się to zimniejszymi pokojami, przegrzaniem jednych stref i niedoborem wody w innych. Dlatego najpierw warto złapać punkt odniesienia, a dopiero potem patrzeć na typowe zakresy w domu. Z takim punktem odniesienia łatwiej ocenić, czy dana pętla mieści się w rozsądnym przedziale.
Jakie przepływy najczęściej spotykam w typowej instalacji
W domach jednorodzinnych najczęściej widzę przepływy rzędu 1-2 l/min na pętlę, a w poprawnie zbalansowanych instalacjach sporo obiegów pracuje w okolicach 1-1,5 l/min. To nie jest norma do ślepego kopiowania, tylko praktyczny punkt startowy.
W katalogach KAN-therm i Uponora przepływomierze rozdzielaczy domowych zwykle mają zakres 0-2,5 albo 0-5 l/min, ale to tylko skala urządzenia, nie wyrok dla każdej pętli. Sama możliwość ustawienia wyższej wartości nie znaczy jeszcze, że taka wartość ma sens hydrauliczny i cieplny.
| Zakres przepływu | Kiedy zwykle ma sens | Co to najczęściej oznacza |
|---|---|---|
| 0,5-0,8 l/min | Mała łazienka, krótka pętla, niskie zapotrzebowanie | Przy dobrej izolacji i gęstszym rozstawie to może być w sam raz |
| 0,8-1,5 l/min | Standardowy pokój w domu | Bezpieczny punkt wyjścia do regulacji |
| 1,5-2,0 l/min | Większa pętla albo wyższe obciążenie cieplne | Trzeba sprawdzić długość rury i opory hydrauliczne |
| 2,0-3,0 l/min | Obieg o większej średnicy lub instalacja przewidziana do większego przepływu | Tu projekt ma większe znaczenie niż intuicja przy rozdzielaczu |
Jeśli na zwykłej pętli 16 mm trzeba mocno wychodzić ponad 2 l/min, ja od razu sprawdzam projekt, a nie tylko pokrętło na rozdzielaczu. Gdy masz już orientacyjny zakres, można przejść do przeliczenia z mocy pętli.
Jak przeliczyć przepływ dla jednej pętli
Do szybkiego oszacowania używam wzoru: przepływ [l/min] ≈ moc pętli [W] / (70 × ΔT [K]). To przybliżenie działa dobrze w regulacji, bo uwzględnia fakt, że im większa różnica temperatur między zasilaniem i powrotem, tym mniejszego przepływu potrzebujesz do przeniesienia tej samej mocy.
Jak przypomina Ogrzewnictwo.pl, w poradnikach często pojawia się uproszczenie, że 1 l/min odpowiada mniej więcej 500-600 W, ale to zależy od przyjętej różnicy temperatur. Przy ΔT 5 K 1 l/min przenosi około 350 W, a przy ΔT 8 K już około 560 W. To właśnie dlatego jedna „uniwersalna” wartość w praktyce nie istnieje.
| Różnica temperatur ΔT | 1 l/min przenosi około | Kiedy to jest użyteczne |
|---|---|---|
| 5 K | 350 W | Typowy, ostrożny punkt odniesienia dla podłogówki |
| 7 K | 490 W | Dobre przybliżenie do szybkiej regulacji |
| 8 K | 560 W | Wyjaśnia, skąd biorą się wyższe uproszczenia z poradników |
Przykład jest prosty. Pętla o mocy 600 W przy ΔT 5 K potrzebuje około 1,7 l/min, a ta sama pętla przy ΔT 7 K już około 1,2 l/min. Z kolei obieg 900 W przy ΔT 5 K wymaga mniej więcej 2,6 l/min, czyli robi się to już wartość wymagająca sprawdzenia oporów i długości rury.
Jeżeli nie masz projektu, możesz oszacować moc z obciążenia pomieszczenia, ale robię to ostrożnie. W dobrze ocieplonym domu łazienka czy salon nie potrzebują tego samego przepływu, bo ich zapotrzebowanie na ciepło jest zwykle inne. Sama matematyka jednak nie wystarczy, bo obieg ogranicza też hydraulika instalacji.
Od czego naprawdę zależy dobór przepływu
Długość pętli i średnica rury
Im dłuższa pętla, tym większe opory przepływu. W praktyce pętla z rury 16 mm zwykle nie powinna być przesadnie długa, bo rośnie opór, a rozdzielacz trudniej potem wyważyć. Rura 20 mm pozwala przenieść więcej wody, ale nie jest pretekstem do ustawiania przepływu „na oko” bez liczenia.
Obciążenie cieplne pomieszczenia
Przepływ ma odpowiadać mocy, którą dane pomieszczenie realnie potrzebuje. Mały, dobrze ocieplony pokój może działać przy 0,8-1,0 l/min, a łazienka z gęstszym rozstawem i wyższą temperaturą podłogi potrzebuje więcej. Tu nie ma miejsca na zgadywanie z metrażu.
Temperatura zasilania i źródło ciepła
Podłogówka jest instalacją niskotemperaturową. W praktyce trzeba pilnować, by temperatura zasilania była ustawiona rozsądnie, bo zbyt wysoka może przebić bezpieczną temperaturę powierzchni podłogi, a zbyt niska nie dostarczy wymaganej mocy. Dla wielu układów przyjmuje się maksymalnie około 29°C na powierzchni podłogi, a w łazience zwykle do 33°C, więc nie da się tego „nadrobić” samym odkręceniem rotametru.
Przeczytaj również: Sterowanie piecem przez internet - Jak uniknąć błędów przy wyborze?
Opory hydrauliczne i rozdzielacz
Znaczenie ma nie tylko sama pętla, ale też pompa, zawory, mieszacz i rozdzielacz. Jeśli układ jest zbyt zdławiony, jeden obieg będzie miał za mało wody, a inne zaczną zagarniać przepływ. Z mojego punktu widzenia to jeden z częstszych powodów, dla których instalacja „teoretycznie działa”, ale w praktyce nie grzeje równo.
Skoro to wiemy, zostaje już tylko sensowne ustawienie rozdzielacza i kontrola tego, co dzieje się po zmianie nastaw.
Jak ustawić przepływy na rozdzielaczu bez zgadywania
Ja zaczynam od prostych rzeczy, bo one najczęściej decydują o wyniku. Samo kręcenie rotametrami bez porządku zwykle daje więcej chaosu niż pożytku.
- Otwieram wszystkie pętle i sprawdzam, czy siłowniki nie dławą przepływu.
- Odpowietrzam instalację i kontroluję filtr, bo powietrze i brud potrafią zabić każdy pomiar.
- Ustawiam źródło ciepła na stabilnych parametrach, bez ciągłego zmieniania temperatury zasilania.
- Startuję od wartości projektowych albo od średniego punktu wyjścia, zwykle 1-1,5 l/min.
- Koryguję po małych krokach, najczęściej o 0,1-0,2 l/min na raz.
- Wracam do oceny po kilku godzinach, a najlepiej po dobie, bo podłogówka reaguje wolniej niż grzejniki.
W praktyce nie ustawiam najpierw jednej pętli „na maksa”, a potem próbuję ratować resztę. Podłogówka wzajemnie się równoważy, więc zmiana jednego obiegu wpływa na pozostałe. Jeśli pomieszczenie jest za zimne, najpierw sprawdzam, czy pętla nie jest po prostu za długa albo czy jej moc nie została niedoszacowana. Dopiero potem dokładam przepływ.
Dopiero po stabilizacji instalacji da się sensownie odczytać objawy zbyt małego lub zbyt dużego przepływu.
Po czym poznać, że przepływ jest za mały albo za duży
| Objaw | Co zwykle oznacza | Co sprawdzić najpierw |
|---|---|---|
| Pokój dogrzewa się bardzo wolno, podłoga jest chłodna | Przepływ może być za mały albo temperatura zasilania zbyt niska | Pompę, odpowietrzenie, krzywą grzewczą i nastawę mieszacza |
| Jedna pętla grzeje wyraźnie gorzej niż sąsiednie | Obieg jest zdławiony albo ma za duże opory | Rotametr, zawór na pętli i długość tej sekcji |
| Instalacja szumi, przepływomierze skaczą, pompa pracuje ciężej | Przepływ może być zbyt duży lub pompa ustawiona zbyt agresywnie | Zmniejszyć nastawę stopniowo i ocenić pracę po kilku godzinach |
| Wszystkie pomieszczenia są chłodne mimo podobnych wskazań na rotametrach | Problem zwykle leży po stronie zasilania, a nie samego przepływu | Temperaturę wody, zawór mieszający i ustawienie źródła ciepła |
Nie diagnozuję podłogówki po jednym objawie. Zbyt mały przepływ zwykle daje duży spadek temperatury na pętli i słabe dogrzanie, a zbyt duży częściej rozstraja balans całego rozdzielacza niż faktycznie poprawia komfort. Jeśli po korekcie wszystko zachowuje się podobnie, problem może być głębiej niż sam rotametr. Zanim jednak uznasz, że trzeba przebudowywać cały układ, sprawdziłbym jeszcze kilka prostych rzeczy.
Cztery rzeczy, które sprawdzam, zanim uznam instalację za źle wyregulowaną
- Odpowietrzenie - powietrze w pętli potrafi dawać objawy podobne do zbyt małego przepływu.
- Filtr i rozdzielacz - brud lub osad potrafią przydusić obieg bardziej, niż się wydaje.
- Zawór mieszający i pompa - źle ustawione źródło ciepła potrafi zepsuć efekt nawet przy poprawnych przepływach.

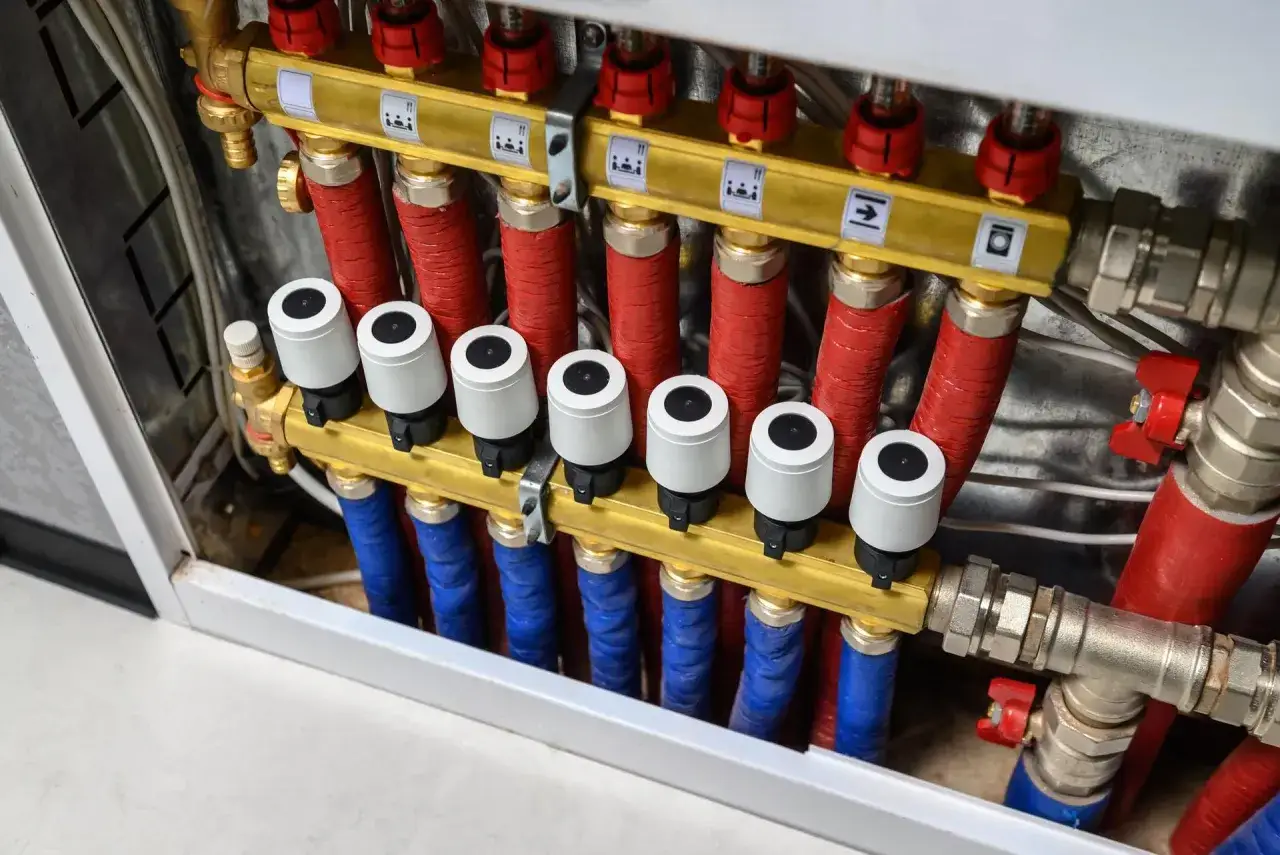

- Automatykę strefową - siłowniki, termostaty i sterownik muszą naprawdę otwierać pętle, a nie tylko sygnalizować pracę.
Jeżeli po tych kontrolach nadal trzeba mocno odbiegać od typowych wartości, ja szukam przyczyny w projekcie pętli, oporach hydraulicznych albo zbyt niskiej temperaturze zasilania. W dobrze działającej podłogówce przepływ jest skutkiem projektu, a nie jego zamiennikiem.
