Analiza obwodów elektrycznych szybko staje się prostsza, gdy rozbijesz ją na dwa bilanse: prądu w węzłach i napięcia w zamkniętych oczkach. Właśnie temu służą prawa Kirchhoffa, które pomagają liczyć prądy, napięcia i spadki napięcia w prostych oraz bardziej złożonych układach. W praktyce przydają się nie tylko w zadaniach szkolnych, ale też przy diagnozie instalacji domowych, zasilaczy, układów sterowania i elementów fotowoltaiki.
Najkrócej: co dają te dwa prawa w obwodach
- Pierwsze prawo mówi, że w węźle suma prądów wpływających równa się sumie prądów wypływających.
- Drugie prawo mówi, że w zamkniętym oczku suma wzrostów i spadków napięcia daje zero.
- Przy obliczeniach możesz przyjąć dowolne kierunki prądów, a wynik ujemny oznacza po prostu przeciwny zwrot.
- Te zasady są szczególnie przydatne tam, gdzie zwykłe upraszczanie szeregowo-równoległe już nie wystarcza.
- W praktyce pomagają przy analizie obwodów domowych, zasilaczy, falowników i prostych układów PV.
Czym są prawa Kirchhoffa i kiedy się je stosuje
Najprościej ujmuję je jako dwa rachunki kontrolne dla obwodu. Pierwszy pilnuje bilansu ładunku, drugi bilansu energii. Dzięki temu można opisać nawet układ z kilkoma gałęziami, kilkoma źródłami zasilania i elementami, których nie da się już łatwo sprowadzić do jednego rezystora zastępczego.
To ważne rozróżnienie: prawa Kirchhoffa nie zastępują prawa Ohma, tylko je uzupełniają. Ohm mówi, jak zachowuje się pojedynczy element, a Kirchhoff porządkuje cały układ. Gdy analizuję obwód, zaczynam właśnie od pytania, czy wystarczą proste połączenia szeregowe i równoległe, czy trzeba już pisać równania węzłów i oczek. Jeśli odpowiedź brzmi „to drugie”, Kirchhoff jest naturalnym narzędziem.
| Element analizy | Co opisuje | Najprostszy zapis | Po co to stosować |
|---|---|---|---|
| Węzeł | Rozdział i łączenie prądów | ΣI = 0 | Do wyznaczania prądów w gałęziach |
| Oczko | Bilans napięć w zamkniętej pętli | ΣU = 0 | Do liczenia spadków napięcia i prądu w obwodzie |
W praktyce chodzi o to, by z obwodu zrobić zestaw prostych równań liniowych. Gdy już wiesz, co dzieje się w węźle i w oczku, łatwiej przejść do pierwszej zasady osobno, bo to ona najczęściej porządkuje cały tok obliczeń.

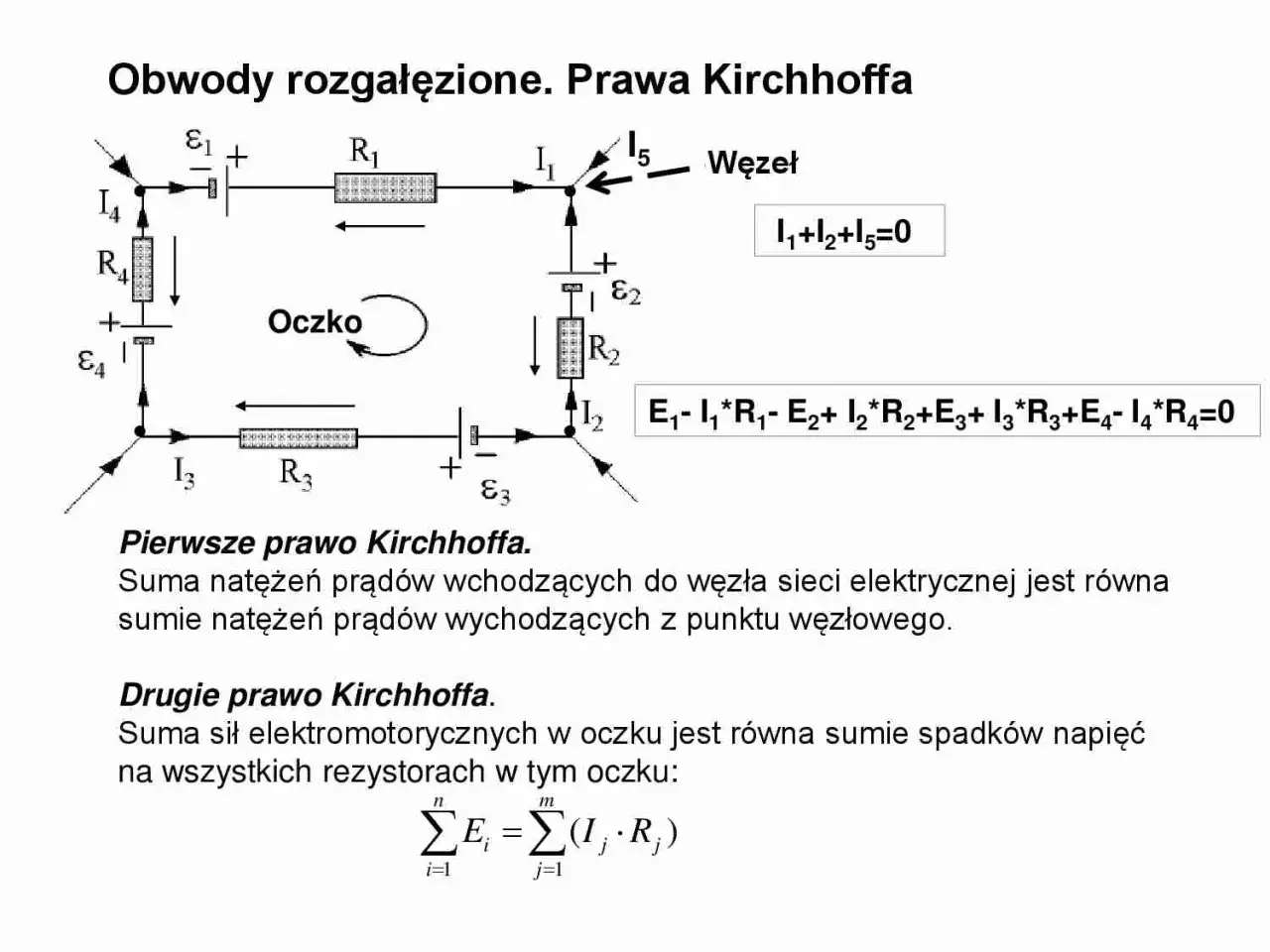

Pierwsze prawo Kirchhoffa pokazuje, co dzieje się w węźle

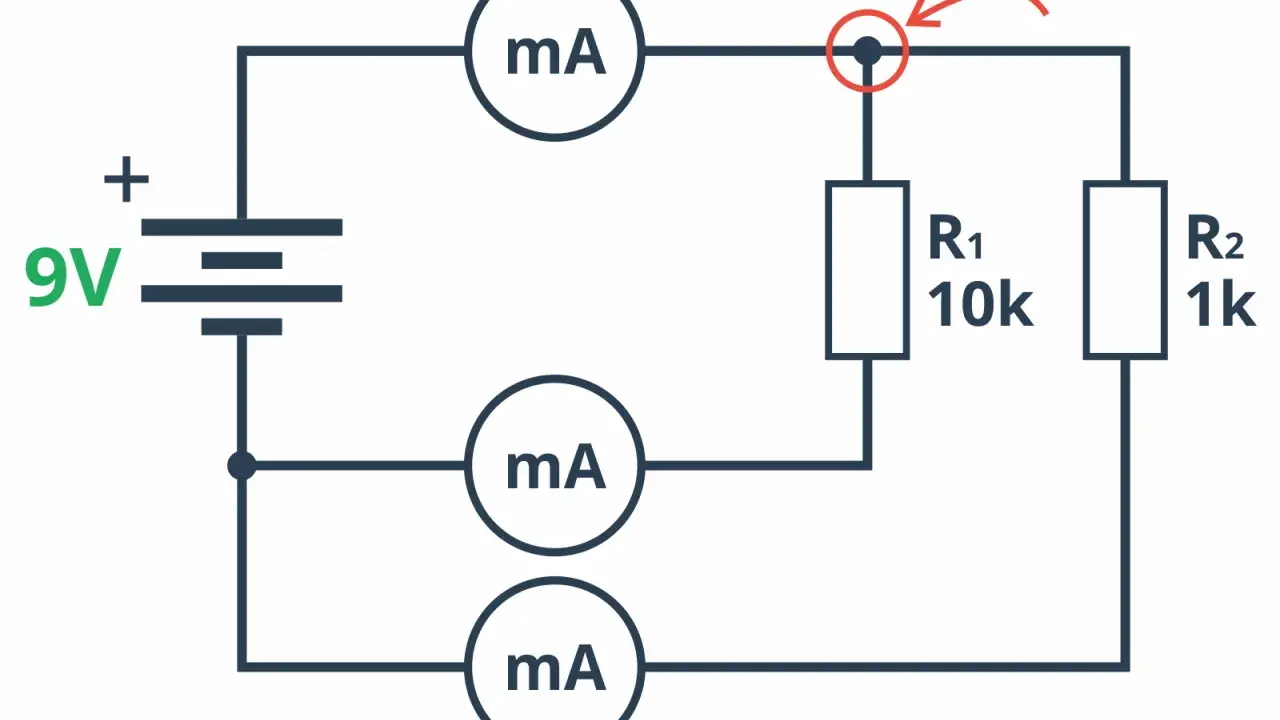

Pierwsze prawo, czyli reguła węzłowa, mówi wprost: suma prądów wpływających do węzła jest równa sumie prądów z niego wypływających. Węzeł to punkt, w którym spotykają się co najmniej trzy przewodniki lub gałęzie. Dwa przewody to jeszcze nie jest ten przypadek, więc w analizie warto od razu odróżniać zwykłe połączenie od faktycznego rozgałęzienia.
Dlaczego to działa? Bo ładunek nie znika i nie pojawia się nagle w jednym miejscu. Jeśli do punktu wpływa 3 A i 1,5 A, to z drugiej strony musi wypłynąć 4,5 A. Jeśli jedną z gałęzi oznaczysz jako niewiadomą, reguła węzłowa zwykle daje Ci pierwsze potrzebne równanie bez żadnych dodatkowych sztuczek.
Przykład z trzema gałęziami
Załóżmy, że do węzła wpływają prądy 2 A i 1,2 A, a wypływa jeden znany prąd 0,8 A oraz jeden nieznany I. Równanie zapiszę tak: 2 + 1,2 = 0,8 + I. Stąd I = 2,4 A. To banalny przykład, ale dobrze pokazuje logikę: nie liczę „na oko”, tylko zamieniam schemat na bilans.
W praktyce przy większych układach trzeba jeszcze uważać na znak. Jeśli przyjmiesz, że prąd jest skierowany do węzła, a wynik wyjdzie ujemny, oznacza to tylko tyle, że rzeczywisty zwrot jest przeciwny. To nie błąd, lecz informacja. Po opanowaniu tego kroku drugie prawo staje się dużo bardziej czytelne, bo operuje już nie na rozdziale prądów, ale na napięciach w zamkniętej pętli.
Drugie prawo Kirchhoffa porządkuje napięcia w oczku
Drugie prawo, czyli reguła oczkowa, mówi, że algebraiczna suma zmian napięcia w dowolnym zamkniętym oczku wynosi zero. Innymi słowy: tyle energii, ile źródło „daje” ładunkowi, tyle samo elementy obwodu „zabierają” w postaci spadków napięcia. To jest bilans energii w najczystszej postaci.
Tu najwięcej kłopotów sprawia znak. Ja zawsze rozdzielam go na dwa pytania: czy przechodzę przez źródło od minusa do plusa, czy odwrotnie, oraz czy na rezystorze idę zgodnie z kierunkiem prądu, czy przeciwnie. Taki porządek oszczędza sporo pomyłek przy dłuższych zadaniach.
Przeczytaj również: Instalacja elektryczna w domu - jak uniknąć błędów i ile kosztuje?
Jak czytać znaki w równaniu
Jeśli w oczku masz źródło 12 V i dwa rezystory 2 Ω oraz 4 Ω połączone szeregowo, zapis wygląda tak: 12 - 2I - 4I = 0. Po przekształceniu wychodzi I = 2 A. Spadki napięcia to odpowiednio 4 V i 8 V, więc bilans się zgadza: 12 V po stronie źródła i 12 V po stronie odbiorników.
Przy kilku źródłach napięcia zasada jest ta sama, tylko trzeba pilnować polaryzacji. Jeśli jedno źródło „pomaga” kierunkowi obiegu, dodajesz je ze znakiem dodatnim. Jeśli jest skierowane przeciwnie, odejmujesz. Właśnie dlatego w bardziej złożonych układach nie wystarczy patrzeć na samą wartość napięcia, trzeba jeszcze widzieć jego zwrot. To dobry moment, żeby przejść od teorii do konkretnej procedury liczenia.

Jak rozwiązać obwód krok po kroku
Gdy obwód robi się bardziej rozgałęziony, nie próbuję liczyć „z głowy”. Zamiast tego zapisuję problem w stałej kolejności, bo wtedy łatwiej uniknąć chaosu i szybciej znaleźć ewentualny błąd.
- Wyznacz węzły i oczka - zaznacz miejsca rozgałęzień oraz zamknięte pętle, które rzeczywiście pomogą opisać obwód.
- Przyjmij kierunki prądów - możesz zrobić to dowolnie, byle konsekwentnie. To punkt startowy, nie ostateczna prawda.
- Zapisz równania węzłowe - dla każdego istotnego węzła pilnuj, by suma prądów wchodzących i wychodzących się zgadzała.
- Zapisz równania oczkowe - przejdź po zamkniętej pętli i sumuj wzrosty oraz spadki napięć.
- Dodaj zależności z prawa Ohma - najczęściej w formie U = I · R, bo bez tego same prawa Kirchhoffa nie wystarczą do zamknięcia układu.
- Rozwiąż układ równań - liczba niezależnych równań musi odpowiadać liczbie niewiadomych.
- Sprawdź sens wyniku - jeśli któryś prąd wyszedł ujemny, wróć do przyjętego kierunku, a nie do samego równania.
Przykład praktyczny: dla obwodu z jednym źródłem 12 V i dwoma rezystorami 2 Ω oraz 4 Ω połączonymi szeregowo zapisuję 12 - 2I - 4I = 0, więc I = 2 A. Potem szybko sprawdzam spadki: 4 V na pierwszym rezystorze i 8 V na drugim. To wystarcza, by wiedzieć, że obliczenia są spójne.
W większych układach, na przykład z kilkoma gałęziami w instalacji sterującej pompą ciepła albo w prostym układzie fotowoltaicznym z rozdziałem prądów między gałęziami, ta sama procedura nadal działa. Zmienia się tylko liczba równań i staranność zapisu. Dzięki temu można dojść do wyniku bez zgadywania, a to prowadzi już wprost do zastosowań praktycznych.
Gdzie te zasady naprawdę pomagają w domu i fotowoltaice
Najbardziej lubię to, że prawa Kirchhoffa nie są tylko szkolną teorią. W realnych instalacjach pomagają zrozumieć, co dzieje się z prądem i napięciem w konkretnych gałęziach. To przydaje się zarówno w prostych układach domowych, jak i w nowoczesnej elektronice mocy.
- Instalacje domowe - przy rozdziale obwodów oświetlenia, gniazd i odbiorników łatwiej ocenić, gdzie pojawia się nadmierny spadek napięcia.
- Falowniki i zasilacze - układy elektroniczne są zbudowane z wielu gałęzi, więc bilans prądów i napięć jest tu codziennym narzędziem pracy.
- Fotowoltaika - przy łączeniu gałęzi równoległych i szeregowych te prawa pozwalają zrozumieć, jak rozkładają się prądy oraz napięcia.
- Automatyka grzewcza - w pompach ciepła, sterownikach i obwodach pomocniczych ten sam rachunek pomaga diagnozować zasilanie i obciążenia.
- Serwis i diagnostyka - jeśli urządzenie działa niestabilnie, prawidłowy bilans często wskazuje, gdzie szukać problemu: w źródle, przewodzie, połączeniu albo odbiorniku.
Warto pamiętać o jednym ograniczeniu: w układach bardzo szybkich, z długimi przewodami, silnymi zakłóceniami albo przy częstotliwościach, gdzie przewody przestają zachowywać się jak „krótkie połączenia”, potrzebny bywa dokładniejszy model. W zwykłych instalacjach budynkowych i większości układów serwisowych prawa Kirchhoffa nadal jednak pozostają podstawą analizy. Skoro to jasne, zostaje jeszcze temat błędów, które psują wynik szybciej niż sama trudność zadania.
Najczęstsze błędy, które psują wynik już na starcie
W praktyce powtarzają się te same pomyłki. Nie są efektowne, ale potrafią zniszczyć całe obliczenie już na pierwszej linijce. Gdy ich pilnuję, zadania stają się dużo prostsze.
- Mylenie węzła z dowolnym połączeniem - w analizie liczy się punkt z trzema lub większą liczbą gałęzi.
- Brak konsekwencji w znakach - raz prąd liczony jako dodatni, a chwilę później ten sam zwrot potraktowany odwrotnie, daje chaos.
- Zbyt szybkie uznanie wyniku ujemnego za błąd - ujemny wynik często tylko oznacza odwrotny kierunek niż przyjęty na początku.
- Pomijanie oporu wewnętrznego źródła - przy bateriach, zasilaczach i źródłach rzeczywistych to może zmienić wynik bardziej, niż się wydaje.
- Traktowanie każdego obwodu jak czysto rezystancyjnego - kondensatory, cewki i elementy elektroniczne wymagają większej ostrożności, zwłaszcza w AC i stanach przejściowych.
- Brak kontroli mocy - jeśli moc źródeł i moc strat zupełnie się nie zgadzają, to znak, że gdzieś uciekł błąd rachunkowy.
Jeśli wyłapiesz te pułapki na początku, sama algebra zwykle przestaje być problemem. Zostaje już tylko ostatni krok: szybka kontrola wyniku, zanim uznasz obliczenia za zamknięte.
Jak sprawdzam, czy obliczenia mają sens
Po rozwiązaniu układu nie zatrzymuję się na samych liczbach. Najpierw robię krótką kontrolę logiczną, bo ona bardzo często ujawnia ukryty błąd. To szczególnie ważne przy układach z kilkoma źródłami, gałęziami równoległymi i elementami, które łatwo źle oznaczyć.
- Sprawdzam, czy suma prądów w węźle naprawdę się zgadza.
- Porównuję sumę wzrostów i spadków napięcia w każdym oczku.
- Patrzę, czy wynik nie przeczy zdrowemu rozsądkowi, na przykład czy na bardzo małym rezystorze nie wyszedł absurdalnie duży spadek.
- Dla układów bardziej praktycznych porównuję moc dostarczaną z mocą strat.
- Jeśli pojawił się prąd ujemny, nie poprawiam na siłę równania, tylko odczytuję to jako informację o rzeczywistym kierunku.
To właśnie daje największą wartość w codziennej pracy: nie tylko liczysz obwód, ale też umiesz ocenić, czy wynik da się obronić fizycznie. I w tym sensie prawa Kirchhoffa są mniej szkolnym wzorem, a bardziej praktycznym językiem opisu instalacji elektrycznych, elektroniki mocy i prostych układów zasilania.
