Separator zanieczyszczeń ma chronić kocioł, pompę ciepła i armaturę przed rdzą, magnetytem oraz drobnym osadem, który krąży po instalacji przez wiele sezonów. Odpowiedź na pytanie, gdzie zamontować separator zanieczyszczeń, zwykle prowadzi do jednego miejsca, ale są wyjątki zależne od typu źródła ciepła, dostępnej przestrzeni i sposobu prowadzenia rur. Poniżej pokazuję nie tylko właściwą lokalizację, ale też to, jak uniknąć błędów, które później kończą się słabszą pracą układu i częstszym serwisem.
Najważniejsze wnioski o montażu separatora
- Najczęściej najlepszy punkt montażu to przewód powrotny przed źródłem ciepła.
- Separator ma wyłapywać zanieczyszczenia zanim trafią do wymiennika, pompy obiegowej i zaworów.
- W małych kotłowniach sprawdzają się wersje kompaktowe, montowane pod kotłem wiszącym.
- Liczy się nie tylko miejsce, ale też kierunek przepływu, dostęp do czyszczenia i możliwość odcięcia urządzenia.
- W nowej instalacji pierwszy przegląd robi się później niż w układzie po modernizacji.
- Separator zanieczyszczeń nie zastępuje odpowietrznika, bo te urządzenia rozwiązują różne problemy.

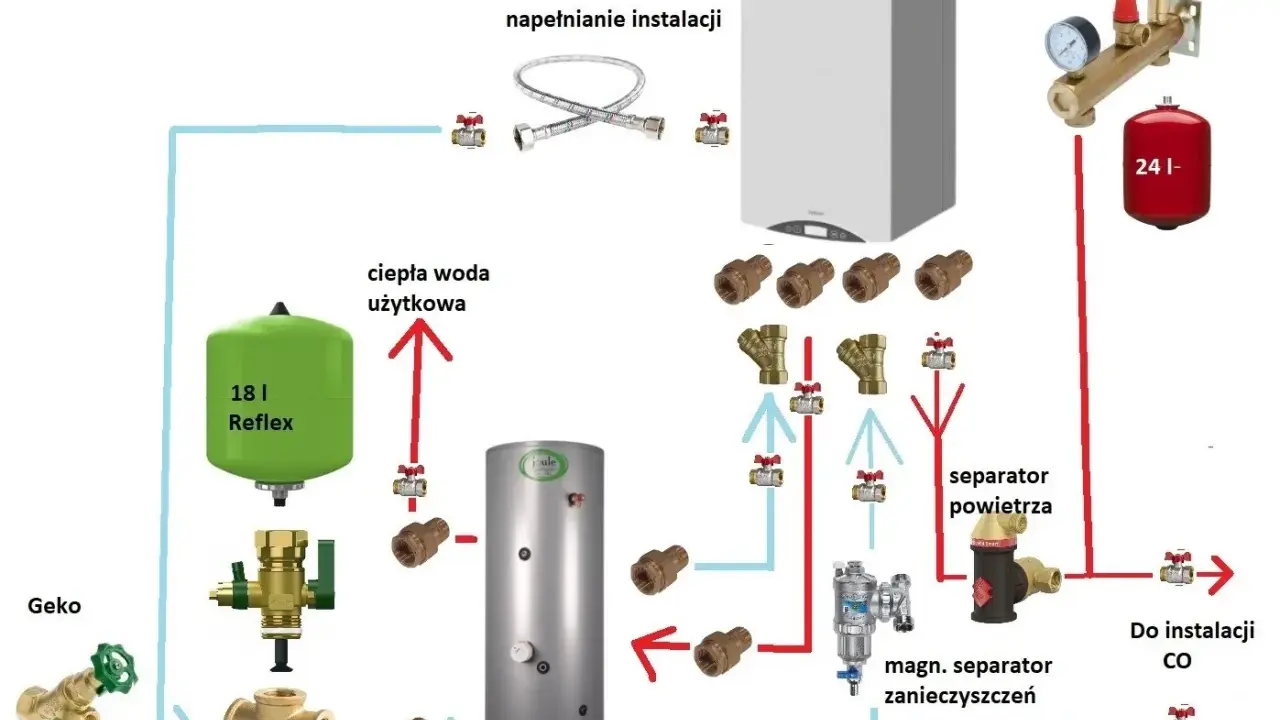

Najczęściej montuję go na powrocie przed źródłem ciepła
To jest punkt wyjścia, od którego zaczynam większość projektów. Separator zanieczyszczeń najlepiej działa na przewodzie powrotnym, możliwie blisko kotła, pompy ciepła albo wymiennika, czyli tam, gdzie cała instalacja oddaje do źródła to, co zebrała po drodze. W takim miejscu urządzenie przechwytuje osad zanim trafi on do najwrażliwszych elementów układu.
Ja zwykle patrzę na separator jak na ostatnią barierę ochronną wspólnego obiegu. Jeśli zatrzyma zanieczyszczenia wcześniej, nie pracują już w wymienniku, nie obcierają pompy i nie blokują zaworów regulacyjnych. To prosta decyzja montażowa, ale jej efekt jest bardzo praktyczny: mniejsze ryzyko awarii, stabilniejsza praca instalacji i mniej niespodzianek po kilku sezonach.
Właśnie dlatego nie szukałbym dla niego przypadkowego miejsca na zasilaniu tylko dlatego, że tam akurat jest łatwiej wpiąć rurę. Wyjątek zawsze trzeba uzasadnić konstrukcją układu, a nie wygodą montażową. Właśnie od tego zależy, czy separator faktycznie chroni instalację, czy tylko „wisi” w obiegu.
Skoro podstawowa zasada jest już jasna, warto sprawdzić, jak wygląda to w konkretnych układach grzewczych, bo tam pojawiają się drobne, ale ważne różnice.
Jak to wygląda w kotle, pompie ciepła i instalacji mieszanej
W różnych systemach punkt montażu pozostaje podobny, ale układ rur i wrażliwość urządzeń potrafią zmienić szczegóły. Najczęściej chodzi o to, by separator chronił całe źródło ciepła, a nie tylko wybrany fragment instalacji. W praktyce wygląda to tak:
| Sytuacja | Gdzie zamontować | Dlaczego właśnie tam |
|---|---|---|
| Kocioł kondensacyjny | Na powrocie, możliwie blisko kotła | Chroni wymiennik i pompę przed osadem z całej instalacji |
| Pompa ciepła | Na powrocie przed jednostką lub modułem hydraulicznym | Wymiennik i armatura są bardzo wrażliwe na magnetyt, piasek i drobne zanieczyszczenia |
| Instalacja po modernizacji | Na wspólnym powrocie przed źródłem ciepła | Łapie zabrudzenia uwalniane po płukaniu i w pierwszych tygodniach pracy |
| Kocioł wiszący w małej kotłowni | W wersji kompaktowej, często bezpośrednio pod kotłem | Oszczędza miejsce i skraca drogę przepływu |
Przy pompach ciepła ten temat jest szczególnie ważny, bo układ jest wrażliwy na nawet drobne cząstki. Magnetyt, opiłki metalu i osad z montażu potrafią szybko obniżyć sprawność, a czasem też wywołać niepotrzebne błędy pracy. W takich instalacjach separator na powrocie nie jest dodatkiem „na wszelki wypadek”, tylko realnym elementem ochrony całego systemu.
Jeśli w instalacji planujesz też separator powietrza, nie ustawiaj obu urządzeń według tej samej logiki. Dla powietrza liczy się inna strefa pracy, a dla zanieczyszczeń inna. To częsty punkt nieporozumień, szczególnie przy rozbudowanych kotłowniach z buforem, rozdzielaczem i kilkoma obiegami.
Po wyborze właściwego obiegu zostaje jeszcze kwestia montażu samego urządzenia. I tu łatwo popełnić błąd, który później utrudnia serwis bardziej niż sam osad w instalacji.
Jak zamontować separator, żeby był skuteczny i wygodny w serwisie
Sam punkt wpięcia nie wystarczy. Separator musi być zamontowany tak, żeby dało się go czyścić, odpowietrzać i odcinać bez rozbierania całej kotłowni. Z mojego doświadczenia właśnie ten element najczęściej odróżnia dobrze przemyślany montaż od rozwiązania, które wygląda poprawnie tylko na schemacie.
- Sprawdź kierunek przepływu i dopasuj urządzenie do strzałki na korpusie.
- Zostaw miejsce na dostęp do zaworu spustowego, osadnika i magnesu.
- Wybieraj miejsce, w którym da się odciąć separator do konserwacji.
- Jeśli producent dopuszcza montaż pionowy i poziomy, trzymaj się jego instrukcji, a nie samej wygody instalacji.
- Przy kotle wiszącym najlepiej sprawdzają się wersje kompaktowe albo przyłącza kątowe.
- Nie wciskaj separatora w taki punkt, gdzie po roku nie ma do niego fizycznego dostępu.
W praktyce dobrze działa zasada: najpierw funkcja, potem estetyka. Ładnie poprowadzona instalacja ma znaczenie, ale nie może utrudniać czyszczenia osadnika czy wyjęcia magnesu. Lepiej poświęcić kilka centymetrów więcej przy montażu niż później walczyć z serwisem w ciasnej kotłowni.
Jeżeli separator ma wbudowany zawór spustowy albo zawór odcinający, tym lepiej, bo skraca to obsługę. Nie zmienia to jednak podstawowej zasady: urządzenie ma być ustawione tam, gdzie realnie zatrzyma brud, a nie tam, gdzie przypadkiem zmieściła się rura. To prowadzi wprost do najczęstszych błędów, które widzę na budowach i przy modernizacjach.
Najczęstsze błędy przy montażu
Większość problemów nie wynika z samego produktu, tylko z błędnego montażu. Separator bywa dobry, ale traci sens, gdy ktoś ustawi go w złym miejscu albo nie przewidzi serwisu. Oto błędy, które pojawiają się najczęściej:
- montaż na zasilaniu tylko dlatego, że łatwiej dojść z rurą;
- ustawienie urządzenia zbyt daleko od źródła ciepła, przez co zanieczyszczenia i tak krążą po części instalacji;
- brak miejsca na czyszczenie osadnika i wyjęcie magnesu;
- pominięcie płukania instalacji po montażu lub po remoncie;
- dobór modelu o zbyt dużym oporze przepływu do małej instalacji;
- mylenie separatora z filtrem siatkowym albo odpowietrznikiem i oczekiwanie, że zrobi wszystko naraz.
Najbardziej podstępny błąd widzę w starych instalacjach po modernizacji. Na początku wszystko wydaje się działać poprawnie, ale po kilku dniach lub tygodniach separator zaczyna zbierać bardzo dużo osadu. To nie musi oznaczać, że coś jest nie tak z urządzeniem. Często po prostu dopiero wtedy wychodzi cały brud, który przez lata zalegał w rurach i grzejnikach.
Jeśli instalacja była mocno zabrudzona, nie liczyłbym na to, że sam separator załatwi temat od ręki. On ma chronić układ i stopniowo wyłapywać zanieczyszczenia, ale skuteczność całego rozwiązania zależy też od płukania, odpowietrzenia i jakości wody grzewczej. To właśnie dlatego przed montażem warto dobrze dobrać model i zaplanować późniejszą obsługę.
Co jeszcze warto przewidzieć przed zamknięciem kotłowni
Na etapie doboru patrzę nie tylko na miejsce, ale też na parametry urządzenia i późniejszy serwis. Dobry separator ma odpowiadać przepływowi, temperaturze medium i warunkom pracy całej instalacji. W praktyce zwracam uwagę przede wszystkim na kilka rzeczy:
- czy instalacja pracuje na samej wodzie, czy także na roztworze glikolu;
- czy model ma magnes, siatkę filtracyjną i zawór spustowy;
- czy producent dopuszcza montaż pionowy, poziomy lub kątowy;
- czy obudowa i przyłącza pasują do ciasnej kotłowni;
- czy przewidziano łatwy dostęp do czyszczenia po sezonie grzewczym;
- czy separator nie będzie dławiony przez zbyt mały przekrój lub zbyt krótki odcinek rury.
Warto też zaplanować pierwsze czyszczenie z wyprzedzeniem. W nowej, stosunkowo czystej instalacji pierwszy przegląd można zrobić po krótkim okresie pracy, zwykle po 1-2 tygodniach. W układzie po modernizacji zrobiłbym to szybciej, nawet po 1-2 dniach, bo właśnie wtedy najłatwiej ocenić, ile zanieczyszczeń faktycznie krąży w obiegu. Gdy system się ustabilizuje, w wielu przypadkach wystarcza 3-4 razy w roku, ale przy korozji albo dużej ilości osadu trzeba zaglądać częściej.
Jeśli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: separator zanieczyszczeń montuje się na powrocie, przed źródłem ciepła, możliwie blisko urządzenia i w miejscu, które da się normalnie serwisować. To właśnie ten detal decyduje, czy instalacja będzie pracowała spokojnie przez lata, czy tylko dobrze wyglądała w dniu odbioru.
