Silnik Stirlinga to prawdziwy klejnot inżynierii, wynalazek, który mimo ponad 200 lat na karku, wciąż potrafi zaskakiwać swoim potencjałem. To nie tylko ciekawostka historyczna, ale przede wszystkim wydajne i wszechstronne urządzenie, które może odegrać kluczową rolę w przyszłości energetyki. Jeśli zastanawiacie się, jak działa maszyna napędzana różnicą temperatur i dlaczego wciąż wraca do łask, zapraszam do lektury odkryjemy razem fascynujący świat silników Stirlinga.
Zapomniany geniusz, który może zmienić przyszłość energetyki
Kiedy myślimy o rewolucji przemysłowej, często mamy przed oczami kłęby pary i głośno pracujące maszyny parowe. Jednak w tym samym czasie, w 1816 roku, szkocki duchowny Robert Stirling opatentował wynalazek, który miał być bezpieczniejszą i wydajniejszą alternatywą silnik Stirlinga. Jego genialna w swojej prostocie koncepcja, oparta na wykorzystaniu ciepła zewnętrznego do napędzania mechanizmu, była przełomowa. Stirling marzył o stworzeniu maszyny, która mogłaby zastąpić niebezpieczne kotły parowe, oferując cichszą i bardziej kontrolowaną pracę. Niestety, ówczesna technologia nie pozwoliła na pełne wykorzystanie jego potencjału, a silnik na długie lata popadł w zapomnienie, ustępując miejsca coraz doskonalszym silnikom spalinowym.
Historia silnika Stirlinga to fascynująca opowieść o odrodzeniu. Od swoich początków jako potencjalny zamiennik maszyny parowej, przez zastosowania w specyficznych niszach, aż po współczesne wykorzystanie w zaawansowanych technologiach, ten 200-letni wynalazek udowadnia swoją niezwykłą adaptacyjność. Jak podaje Wikipedia, silnik Stirlinga jest silnikiem cieplnym o spalaniu zewnętrznym, co oznacza, że źródło ciepła znajduje się na zewnątrz cylindra. Ta cecha otwiera drzwi do wykorzystania praktycznie każdego źródła energii od tradycyjnych paliw, przez energię słoneczną, geotermalną, po ciepło odpadowe z procesów przemysłowych. W obliczu globalnych wyzwań energetycznych i potrzeby poszukiwania czystych, odnawialnych źródeł energii, silnik Stirlinga przeżywa swój renesans, oferując rozwiązania, które jeszcze niedawno wydawały się domeną science fiction.Jak działa silnik na gorące powietrze? Tajemnica cyklu Stirlinga krok po kroku
Źródło ciepła i chłodnica: serce silnika

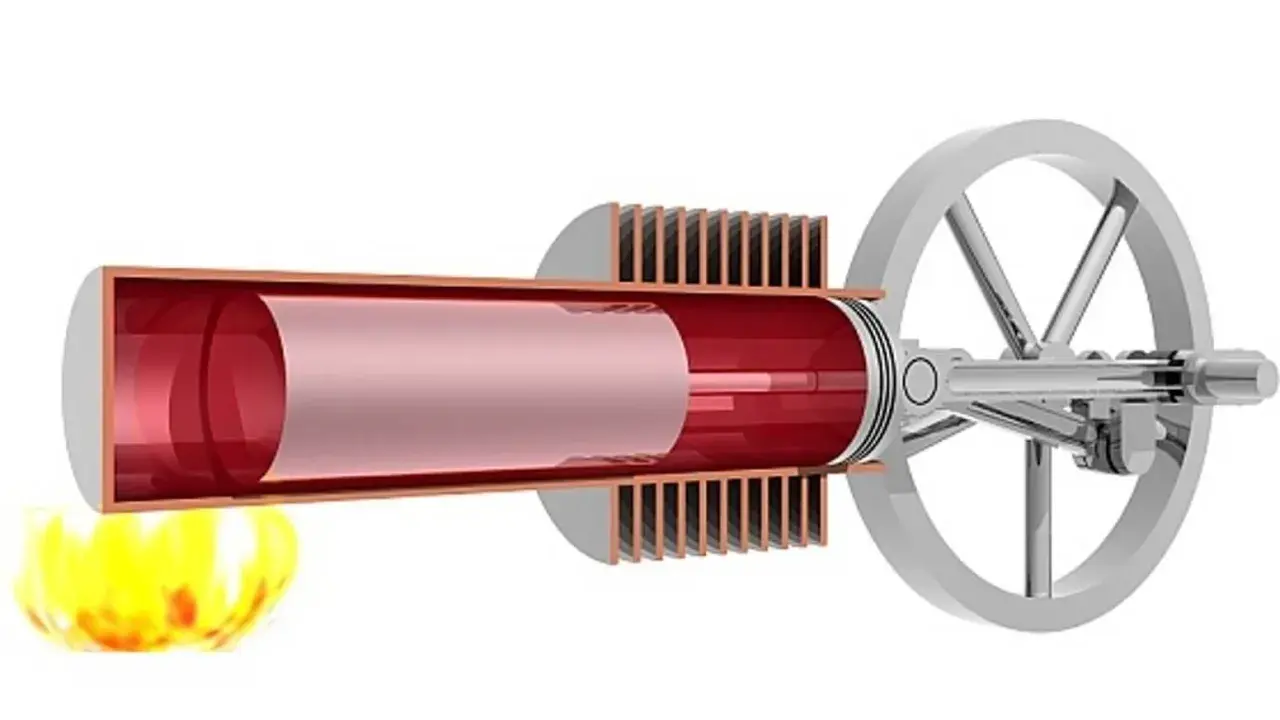

Podstawą działania każdego silnika Stirlinga jest fundamentalna zasada fizyki: gazy pod wpływem podgrzewania rozszerzają się, a pod wpływem ochładzania kurczą. Silnik Stirlinga wykorzystuje tę właściwość w zamkniętym obiegu, tworząc różnicę temperatur między gorącą a zimną częścią swojej konstrukcji. Ta różnica jest niczym serce pompuje życie w cały mechanizm. Co niezwykłe, silnik ten jest silnikiem o spalaniu zewnętrznym. Oznacza to, że nie potrzebuje on bezpośredniego spalania paliwa wewnątrz cylindra, jak ma to miejsce w silnikach samochodowych. Może być zasilany niemal wszystkim, co generuje ciepło od palnika gazowego, przez energię słoneczną skupioną przez lustra, po ciepło odpadowe z fabryki czy nawet lód jako źródło chłodu. Ta wszechstronność jest jednym z jego największych atutów.
Cztery fazy pracy: rozgrzewanie, rozprężanie, chłodzenie i sprężanie
Cały proces w silniku Stirlinga można podzielić na cztery kluczowe fazy, które powtarzają się w nieustannym cyklu. Wyobraźmy sobie to jak taniec gazu roboczego między gorącą a zimną stroną. Pierwsza faza to podgrzewanie: gaz roboczy jest przesuwany do gorącej części silnika, gdzie absorbuje ciepło i zaczyna się rozgrzewać. Następnie przychodzi czas na rozprężanie. Podgrzany gaz zwiększa swoją objętość i ciśnienie, pchając tłok roboczy i wykonując użyteczną pracę to właśnie moment, w którym silnik napędza maszynę. Kolejnym krokiem jest przenoszenie gazu do zimnej części silnika, często przy pomocy specjalnego elementu zwanego wypornikiem. Tam gaz oddaje ciepło, co prowadzi do jego chłodzenia i zmniejszenia objętości. Ostatnia faza to sprężanie: schłodzony gaz jest sprężany przez tłok roboczy, przygotowując się do kolejnego cyklu. Całość przypomina nieco oddech nabieranie powietrza (rozprężanie) i wypuszczanie go (sprężanie), ale w zamkniętym, precyzyjnie kontrolowanym obiegu.
Rola gazu roboczego: dlaczego hel i wodór są lepsze od powietrza?
W sercu silnika Stirlinga znajduje się gaz roboczy substancja, która cyklicznie się rozgrzewa, rozpręża, ochładza i kurczy. Choć najprostsze modele często wykorzystują zwykłe powietrze, zaawansowane konstrukcje sięgają po inne gazy. Dlaczego? Kluczem jest masa cząsteczkowa i właściwości termodynamiczne. Gazy takie jak hel czy wodór mają znacznie niższą masę cząsteczkową niż powietrze. Oznacza to, że przy tej samej temperaturze i ciśnieniu, ich cząsteczki poruszają się szybciej, co przekłada się na lepsze przewodnictwo cieplne i mniejsze straty energii. W praktyce, użycie helu lub wodoru pozwala na osiągnięcie wyższej sprawności silnika, czyli efektywniejsze przekształcenie ciepła w pracę mechaniczną. Jednocześnie, praca z tymi gazami wymaga doskonałego uszczelnienia, ponieważ są one bardzo lekkie i łatwo uciekają z zamkniętego układu.
Poznaj rodzinę Stirlingów: Typy silników i ich kluczowe różnice
Typ Alfa: elegancka konstrukcja z dwoma tłokami
Typ Alfa to jedna z najbardziej eleganckich i teoretycznie najwydajniejszych konfiguracji silnika Stirlinga. Charakteryzuje się on dwoma tłokami umieszczonymi w osobnych, ale połączonych ze sobą cylindrach jednym gorącym i jednym zimnym. Tłoki te są zazwyczaj przesunięte fazowo względem siebie, co zapewnia płynne działanie cyklu. Gorący tłok jest zazwyczaj mniejszy i pracuje w cylindrze podgrzewanym, podczas gdy zimny tłok, większy, znajduje się w cylindrze chłodzonym. Ich ruchy są skoordynowane tak, aby gaz roboczy był efektywnie przenoszony między gorącą a zimną strefą. Ta konstrukcja, choć nieco bardziej skomplikowana w budowie, pozwala na uzyskanie wysokiej mocy i sprawności, co czyni ją atrakcyjną dla zastosowań przemysłowych i badawczych.
Typ Beta: klasyka gatunku z tłokiem i wypornikiem w jednym cylindrze
Typ Beta to chyba najbardziej "klasyczny" i rozpoznawalny silnik Stirlinga, często pojawiający się w podręcznikach i materiałach edukacyjnych. W tej konfiguracji mamy do czynienia z jednym cylindrem, w którym znajdują się dwa elementy: tłok roboczy i tłok wyporowy (wypornik). Tłok roboczy jest odpowiedzialny za wykonywanie pracy mechanicznej, podobnie jak w typie Alfa. Wypornik natomiast pełni rolę "pompy" jego zadaniem jest przemieszczanie gazu roboczego między gorącym a zimnym końcem cylindra. Choć oba tłoki pracują w jednym cylindrze, ich ruchy są również przesunięte fazowo, co umożliwia realizację cyklu. Konstrukcja typu Beta jest nieco prostsza niż Alfa, ale nadal wymaga precyzyjnego dopasowania elementów i dobrego uszczelnienia.
Typ Gamma: najprostszy w budowie, idealny dla majsterkowiczów
Typ Gamma stanowi uproszczoną wersję silnika Stirlinga, która jest szczególnie popularna wśród hobbystów i entuzjastów majsterkowania. W tej konfiguracji tłok roboczy i tłok wyporowy znajdują się w osobnych cylindrach, podobnie jak w typie Alfa, ale ich połączenie jest prostsze, a cylinder wypornika nie musi być podgrzewany ani chłodzony. Kluczowe jest tutaj to, że cylinder wypornika jest połączony z cylindrem roboczym w taki sposób, aby gaz mógł swobodnie przepływać między nimi. Ta prostota konstrukcyjna sprawia, że typ Gamma jest stosunkowo łatwy do zbudowania z dostępnych materiałów, takich jak puszki, rurki czy nawet drewno. Jest to doskonały sposób na zrozumienie podstaw działania silnika Stirlinga i obserwację praw fizyki w akcji, nawet jeśli jego sprawność i moc są zazwyczaj niższe niż w typach Alfa i Beta.
Co sprawia, że silnik Stirlinga jest wyjątkowy? Analiza zalet i wad
Zalety, które robią wrażenie: cicha praca, paliwowa wszechstronność i ekologia
Silnik Stirlinga to urządzenie, które może pochwalić się szeregiem imponujących zalet, czyniących go atrakcyjnym kandydatem do wielu zastosowań. Przede wszystkim, jego praca jest niezwykle cicha. Brak wybuchowego spalania paliwa wewnątrz cylindra oznacza brak gwałtownych impulsów ciśnienia, co przekłada się na płynną i niemal bezgłośną pracę. To ogromna przewaga nad silnikami spalinowymi, zwłaszcza w zastosowaniach wymagających dyskrecji, jak okręty podwodne, czy tam, gdzie liczy się komfort, jak domowe instalacje. Kolejnym kluczowym atutem jest wszechstronność paliwowa. Jak już wspominałem, silnik Stirlinga może być napędzany praktycznie każdym źródłem ciepła. Energia słoneczna, geotermia, ciepło odpadowe z procesów przemysłowych, biomasa, a nawet spalanie śmieci to wszystko może posłużyć jako paliwo. Taka elastyczność jest nieoceniona w kontekście poszukiwania alternatywnych i odnawialnych źródeł energii. Dodatkowo, dzięki zewnętrznemu spalaniu, silnik ten generuje znacznie niższą emisję szkodliwych substancji w porównaniu do silników spalinowych, co czyni go bardziej przyjaznym dla środowiska.Wady i wyzwania: dlaczego nie jeździmy samochodami ze Stirlingiem?
Mimo swoich licznych zalet, silnik Stirlinga nie zdominował rynku motoryzacyjnego, a nawet wielu innych segmentów, z kilku istotnych powodów. Jednym z głównych wyzwań jest jego stosunek mocy do masy i rozmiaru. W porównaniu do silników spalinowych o podobnej mocy, silniki Stirlinga są zazwyczaj większe i cięższe. Wynika to częściowo z konieczności zapewnienia dużej powierzchni wymiany ciepła oraz z faktu, że gaz roboczy często pracuje pod wysokim ciśnieniem, co wymaga solidnej, a przez to cięższej konstrukcji. Kolejnym problemem jest trudność w szybkiej zmianie prędkości obrotowej. Cykl Stirlinga jest procesem ciągłym, a gwałtowne zmiany obciążenia czy prędkości mogą być dla niego trudne do zrealizowania, co utrudnia jego zastosowanie w pojazdach wymagających dynamicznej jazdy. Wreszcie, wysokie koszty produkcji, zwłaszcza w przypadku silników pracujących pod wysokim ciśnieniem, gdzie kluczowe jest precyzyjne uszczelnienie, stanowią barierę dla masowej komercjalizacji.
Sprawność w praktyce: jak Stirling wypada na tle silników spalinowych?
Teoretycznie, silnik Stirlinga może osiągnąć sprawność równą cyklowi Carnota, który jest teoretyczną granicą wydajności dla każdego silnika cieplnego. W praktyce, nowoczesne silniki Stirlinga osiągają sprawność rzędu 30-40%, a w niektórych specjalistycznych zastosowaniach nawet więcej. Jak to się ma do silników spalinowych? Typowy silnik benzynowy ma sprawność około 25-30%, a silnik Diesla około 30-40%. Na pierwszy rzut oka różnice nie wydają się drastyczne. Jednak kluczowa jest tutaj kontekst zastosowania. W sytuacjach, gdy dostępne jest tanie lub darmowe źródło ciepła (np. ciepło odpadowe z procesów przemysłowych, energia słoneczna), silnik Stirlinga może być znacznie bardziej efektywny ekonomicznie i ekologicznie. Ponadto, jego zdolność do pracy z różnymi paliwami i cicha praca sprawiają, że w pewnych niszach, takich jak kogeneracja czy napędy okrętowe, jego sprawność jest nie tylko konkurencyjna, ale wręcz niezbędna.
Gdzie dziś pracują silniki Stirlinga? Zaskakujące zastosowania XXI wieku
Cisza pod wodą: sekret napędu nowoczesnych okrętów podwodnych
Jednym z najbardziej fascynujących i strategicznie ważnych zastosowań silników Stirlinga jest ich rola w napędzie nowoczesnych okrętów podwodnych. Wymagania stawiane takim jednostkom są ekstremalne: muszą być zdolne do długotrwałego przebywania pod wodą, zachowując przy tym absolutną ciszę, aby uniknąć wykrycia. Silniki Stirlinga, dzięki swojej zdolności do pracy w zamkniętym obiegu i możliwości wykorzystania zewnętrznego źródła ciepła (np. zmagazynowanego tlenu i paliwa), idealnie wpisują się w te potrzeby. Pozwalają one na generowanie energii elektrycznej do ładowania akumulatorów lub bezpośredniego napędu bez konieczności wynurzania się w celu dotlenienia silnika, co jest kluczowe dla konwencjonalnych okrętów podwodnych. Ich cicha praca minimalizuje sygnaturę akustyczną, czyniąc okręt praktycznie niewykrywalnym.Domowa elektrownia, czyli kogeneracja (micro-CHP) w Twoim domu
Koncepcja "domowej elektrowni" staje się coraz bardziej realna dzięki silnikom Stirlinga. W systemach znanych jako micro-CHP (micro Combined Heat and Power), silnik Stirlinga jest wykorzystywany do jednoczesnej produkcji energii elektrycznej i ciepła. Urządzenie, zasilane np. gazem ziemnym, biomasą lub nawet ciepłem z kolektorów słonecznych, generuje prąd dla potrzeb domu, a ciepło powstające jako produkt uboczny procesu jest wykorzystywane do ogrzewania pomieszczeń lub podgrzewania wody użytkowej. Taka kogeneracja znacząco zwiększa ogólną efektywność energetyczną budynku, redukując rachunki za prąd i ogrzewanie oraz zmniejszając ślad węglowy gospodarstwa domowego. To ekologiczne i ekonomiczne rozwiązanie, które zyskuje na popularności.
Energia ze słońca: jak Stirlingi zwiększają wydajność elektrowni słonecznych
Silniki Stirlinga odgrywają kluczową rolę w rozwoju zaawansowanych technologii pozyskiwania energii słonecznej. Systemy typu "dish Stirling" polegają na parabolicznych lustrach (naczyniach), które koncentrują promienie słoneczne na małym obszarze, generując bardzo wysokie temperatury. W punkcie ogniskowania umieszczony jest silnik Stirlinga, który zamienia to skoncentrowane ciepło na energię elektryczną. Tego typu instalacje charakteryzują się bardzo wysoką sprawnością konwersji energii słonecznej na elektryczną, często przewyższającą tradycyjne panele fotowoltaiczne, zwłaszcza w warunkach silnego nasłonecznienia. Są one szczególnie efektywne w regionach o dużym natężeniu promieniowania słonecznego i stanowią obiecującą alternatywę dla dużych farm fotowoltaicznych.
Misje kosmiczne i inne niszowe zastosowania high-tech
Niezawodność i długowieczność silników Stirlinga sprawiają, że są one idealnym wyborem dla zastosowań wymagających najwyższej precyzji i odporności na trudne warunki. NASA wykorzystuje silniki Stirlinga, a dokładniej ich odmianę zwaną kriochłodziarkami Stirlinga, w swoich misjach kosmicznych. Służą one jako niezawodne źródła energii dla sond i łazików kosmicznych, pracując przez wiele lat bez potrzeby konserwacji. Kriochłodziarki Stirlinga są również wykorzystywane do precyzyjnego chłodzenia czujników w teleskopach i instrumentach naukowych, gdzie wymagana jest ekstremalnie niska temperatura. Poza przestrzenią kosmiczną, silniki te znajdują zastosowanie w generatorach prądu awaryjnego, systemach chłodzenia w specjalistycznym sprzęcie wojskowym oraz w medycynie, np. w urządzeniach do kriochirurgii.
Zrób to sam! Jak zbudować własny model silnika Stirlinga?
Materiały, które znajdziesz w domu: puszki, balony i drut
Jedną z największych zalet silnika Stirlinga, szczególnie dla entuzjastów majsterkowania, jest możliwość jego samodzielnej budowy z prostych, łatwo dostępnych materiałów. Nie trzeba być inżynierem z dostępem do drogich komponentów. Wiele podstawowych modeli można zbudować, wykorzystując przedmioty codziennego użytku. Puste puszki po napojach, cienki drut, małe balony (które mogą posłużyć jako membrany lub elementy uszczelniające), a także kawałki plastiku czy drewna to wszystko może stać się budulcem Twojego pierwszego silnika Stirlinga. Taki projekt to nie tylko świetna zabawa, ale przede wszystkim fantastyczna okazja do praktycznego zrozumienia zasad termodynamiki i mechaniki w działaniu.
Kluczowe elementy konstrukcji: na co zwrócić szczególną uwagę?
Budując własny model silnika Stirlinga, warto zwrócić uwagę na kilka kluczowych elementów, które decydują o jego sprawności. Po pierwsze, tłoki zarówno tłok roboczy, wykonujący pracę, jak i tłok wyporowy, przemieszczający gaz. Muszą one poruszać się swobodnie, z minimalnym tarciem, ale jednocześnie zapewniać odpowiednią szczelność. W prostych modelach często wykorzystuje się np. plastikowe kubeczki lub elementy z puszek. Po drugie, cylinder, w którym poruszają się tłoki. Ważne jest, aby był on gładki i dobrze dopasowany do tłoka. Po trzecie, źródło ciepła i chłodnicy. W domowych warunkach często wykorzystuje się świeczkę jako źródło ciepła i po prostu zimne powietrze lub lód jako chłodnicę. Kluczowe jest zapewnienie wyraźnej różnicy temperatur między gorącą a zimną częścią silnika. Nie zapomnij też o korbowodach i kole zamachowym, które pomagają utrzymać płynność ruchu i magazynować energię między cyklami.
Uruchomienie modelu: magia fizyki na Twoich oczach
Gdy Twój własnoręcznie zbudowany model silnika Stirlinga jest już gotowy, nadchodzi najbardziej ekscytujący moment jego uruchomienie. Wystarczy podstawowe źródło ciepła, na przykład mała świeczka umieszczona pod gorącą częścią silnika (często jest to dno puszki), oraz zapewnienie chłodzenia dla zimnej części (np. przez pozostawienie jej w kontakcie z powietrzem lub przyłożenie kostki lodu). Po chwili, gdy różnica temperatur zacznie działać, zauważysz pierwsze drgania, a następnie płynny ruch tłoka i koła zamachowego. Obserwowanie, jak proste zasady fizyki przekładają się na ruch mechaniczny, jest niezwykle satysfakcjonujące. To żywy dowód na potęgę nauki i inżynierii, który można podziwiać na własne oczy, często z uśmiechem na twarzy!
Czy silnik Stirlinga to przyszłość? Potencjał i kierunki rozwoju
Rola w transformacji energetycznej i wykorzystaniu ciepła odpadowego
W obliczu globalnej transformacji energetycznej, silnik Stirlinga jawi się jako technologia o ogromnym, wciąż niedocenianym potencjale. Jego zdolność do efektywnego wykorzystania różnorodnych, często odnawialnych źródeł ciepła od energii słonecznej, przez geotermalną, po biomasę czyni go idealnym kandydatem do dekarbonizacji wielu sektorów. Szczególnie obiecujące jest jego zastosowanie w odzyskach ciepła odpadowego. Wiele procesów przemysłowych generuje ogromne ilości ciepła, które tradycyjnie jest tracone. Silniki Stirlinga mogą być zainstalowane w takich miejscach, aby zamienić to "marnotrawstwo" na cenną energię elektryczną lub cieplną, znacząco zwiększając efektywność całego systemu i redukując zapotrzebowanie na pierwotne źródła energii.
Przeczytaj również: Dekarbonizacja - Co to jest i dlaczego to klucz dla Polski?
Nowe materiały i technologie, które mogą odmienić oblicze tego silnika
Przyszłość silnika Stirlinga rysuje się w jasnych barwach, a kluczem do jej pełnego urzeczywistnienia są innowacje w zakresie materiałów i technologii. Naukowcy i inżynierowie pracują nad zastosowaniem nowoczesnych materiałów, takich jak zaawansowane kompozyty, ceramika czy stopy metali o wysokiej przewodności cieplnej i odporności na ekstremalne temperatury. Mogą one pozwolić na budowę lżejszych, bardziej wytrzymałych i wydajniejszych silników. Równie ważne są postępy w dziedzinie technologii uszczelnień opracowywane są rozwiązania bezkontaktowe lub wykorzystujące nowe rodzaje materiałów, które zminimalizują straty gazu roboczego i umożliwią pracę przy jeszcze wyższych ciśnieniach, co przełoży się na wzrost sprawności. Rozwój zaawansowanych systemów sterowania i optymalizacji pracy silnika również otworzy nowe możliwości, czyniąc silnik Stirlinga jeszcze bardziej konkurencyjnym i wszechstronnym rozwiązaniem dla wyzwań energetycznych XXI wieku.
