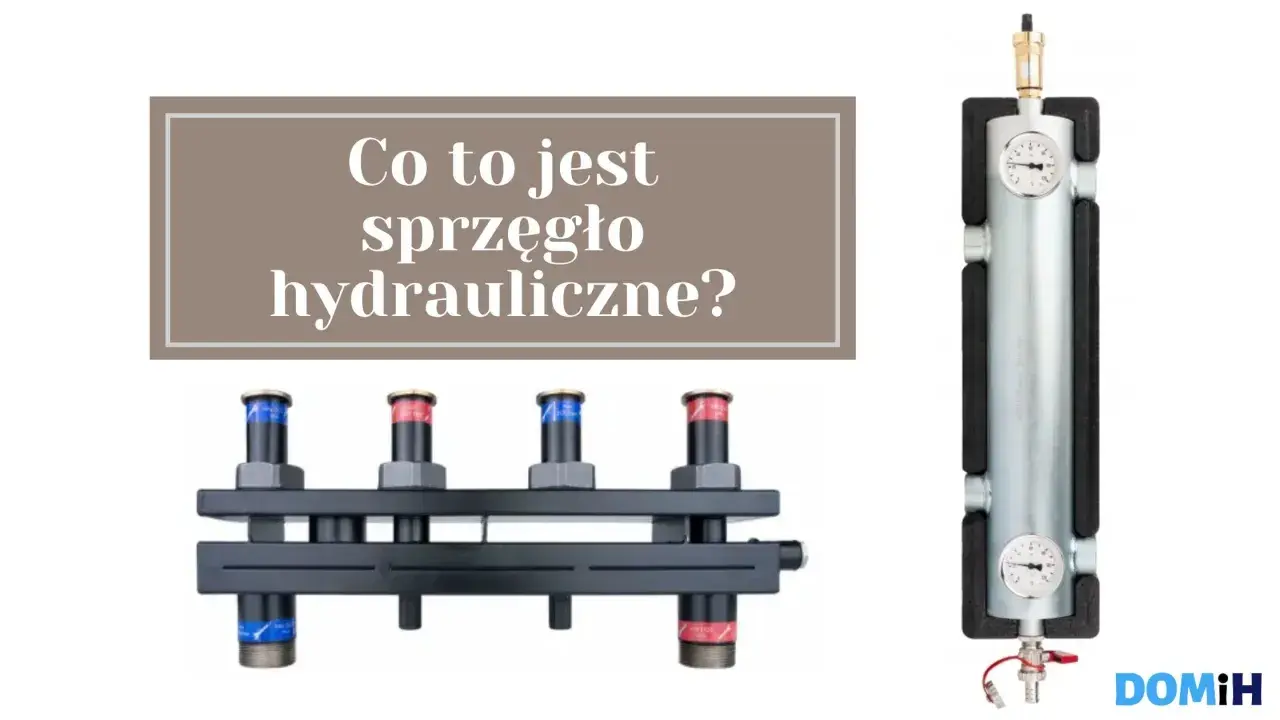

Sprzęgło hydrauliczne porządkuje pracę kotłowni wtedy, gdy jedno źródło ciepła zasila kilka obiegów z własnymi pompami. Odpowiedź na pytanie, jak podłączyć sprzęgło hydrauliczne, nie sprowadza się do wkręcenia czterech rur w korpus: liczą się kierunek zasilania i powrotu, pionowy montaż, odpowietrzenie oraz czysta, dobrze przepłukana instalacja. W praktyce to właśnie te szczegóły decydują, czy układ będzie pracował stabilnie, czy zacznie hałasować, zapowietrzać się i walczyć z przepływami.
Najważniejsze zasady przed pierwszym wpięciem sprzęgła
- Montuj pionowo, z odpowietrznikiem u góry i zaworem spustowym na dole.
- Stronę kotłową i instalacyjną podłącz zgodnie z oznaczeniami producenta, zwykle czerwony oznacza zasilanie, a niebieski powrót.
- Przed uruchomieniem przepłucz instalację i zadbaj o filtrację, bo opiłki oraz szlam szybko psują pracę pomp.
- Sprzęgło ma największy sens tam, gdzie pracują co najmniej dwa obiegi albo kilka pomp o różnych przepływach.
- Doboru nie robi się „na oko” - liczą się przepływ, moc źródła, temperatura i ciśnienie z karty katalogowej.
Kiedy sprzęgło hydrauliczne naprawdę ma sens
Ja zawsze zaczynam od pytania nie o sam element, tylko o cały układ. Jeśli w kotłowni pracuje jedna pompa i jeden prosty obieg grzejnikowy, separator często nie wnosi wiele poza dodatkowymi połączeniami i kosztem. Inaczej jest wtedy, gdy źródło ciepła zasila kilka obiegów naraz: podłogówkę, grzejniki, obieg c.w.u. albo kilka stref z osobnymi pompami. W takiej konfiguracji sprzęgło rozdziela hydraulikę i sprawia, że pompy nie „przepychają się” nawzajem.
W nowoczesnych instalacjach, zwłaszcza z kotłem kondensacyjnym albo pompą ciepła, taki rozdział bywa po prostu wygodny. Bufor ciepła magazynuje energię, a sprzęgło rozdziela przepływy - to dwa różne zadania, których nie warto ze sobą mylić. W małych kotłowniach spotyka się też rozdzielacze ze sprzęgłem, czyli układy łączące separację i rozprowadzenie kilku obiegów w jednym korpusie.
| Układ | Czy sprzęgło ma sens | Dlaczego |
|---|---|---|
| Jedna pompa, jeden obieg grzejnikowy | Rzadko | Instalacja jest prosta, a separator zwykle nie rozwiązuje żadnego realnego problemu. |
| Kocioł, podłogówka i grzejniki | Tak | Każdy obieg pracuje na innym przepływie, a sprzęgło stabilizuje hydraulikę. |
| Pompa ciepła z kilkoma strefami | Zwykle tak | Łatwiej utrzymać wymagany przepływ po stronie źródła i po stronie odbiorników. |
| Układ z dobrze zaprojektowanym buforem i jedną pompą | Czasem nie | Jeśli hydraulika jest już uporządkowana projektem, dodatkowy separator może być zbędny. |
Kiedy już wiadomo, że element jest potrzebny, trzeba go wpiąć bez pomyłek w króćcach i kierunkach przepływu. I właśnie na tym najczęściej wykładają się osoby montujące sprzęgło pierwszy raz.
Schemat podłączenia, który oszczędza najwięcej błędów
Ja patrzę na korpus i oznaczenia, nie tylko na średnicę gwintu. Producenci stosują czerwone i niebieskie strzałki, opisy „Źródło” i „Instalacja”, a w wielu modelach strona kotłowa ma większy rozstaw osi niż strona instalacyjna. To nie jest detal estetyczny, tylko czytelna informacja, która mówi, gdzie ma trafić zasilanie, a gdzie powrót.
| Króciec | Co podłączyć | Jak to rozpoznać | Na co uważać |
|---|---|---|---|
| Górny po stronie kotłowej | Zasilanie z kotła | Zwykle czerwony oznaczony jako „do sprzęgła” | Nie zamieniaj z powrotem, bo zaburzysz pracę całego układu. |
| Dolny po stronie kotłowej | Powrót do kotła | Zwykle niebieski oznaczony jako „od sprzęgła” | To właśnie tę drogę ma widzieć kocioł jako powrotną. |
| Górny po stronie instalacji | Zasilanie obiegów grzewczych | Zazwyczaj czerwony, często opisany jako „od sprzęgła” | Tu nie wpina się powrotu z instalacji. |
| Dolny po stronie instalacji | Powrót z instalacji | Zwykle niebieski, opisany jako „do sprzęgła” | To tu wraca woda z podłogówki, grzejników albo innych obiegów. |
Jeśli model ma dodatkowe elementy, montuję je przed podłączeniem rur: odpowietrznik automatyczny, zawór spustowy, tuleje pod czujnik lub termometry. W praktyce najwygodniej robi się to jeszcze przed zawieszeniem albo ostatecznym dociągnięciem połączeń, bo później w ciasnej kotłowni robi się po prostu niewygodnie. Sam schemat to jednak dopiero połowa roboty, bo równie ważna jest kolejność prac i przygotowanie instalacji przed pierwszym napełnieniem.
Montaż krok po kroku
W dobrze zrobionym układzie montaż przebiega spokojnie i bez improwizacji. Ja układam go zawsze w podobnej kolejności, bo to ogranicza ryzyko pomyłek i późniejszego poprawiania połączeń:
- Sprawdź kartę katalogową sprzęgła i upewnij się, że jego przepływ, średnica przyłączy oraz dopuszczalne ciśnienie pasują do instalacji.
- Przed montażem przepłucz rury, szczególnie po lutowaniu, cięciu i spawaniu. Opiłki, resztki topnika i szlam są najgorszym paliwem dla pomp i zaworów.
- Przymocuj sprzęgło pionowo, tak aby odpowietrznik znalazł się w górnej części, a spust na dole. Jeśli rurociąg jest z tworzywa, dodaj obejmy lub dodatkowe podparcie przy przyłączach.
- Podłącz stronę kotłową zgodnie z oznaczeniami: zasilanie do górnego króćca, powrót do dolnego.
- Podłącz stronę instalacyjną analogicznie: zasilanie obiegów do górnego króćca, powrót z instalacji do dolnego.
- Wkręć odpowietrznik, zawór spustowy, tuleje czujników i termometry, jeśli są przewidziane w danym modelu.
- Napełnij układ, odpowietrz go i uruchom najpierw na spokojnych parametrach, bez gwałtownego podnoszenia mocy.
- Po rozgrzaniu sprawdź temperatury po obu stronach sprzęgła oraz to, czy pompy nie wchodzą sobie w drogę.
Jeśli producent dopuszcza montaż poziomy w konkretnym modelu, trzymam się jego instrukcji, ale w standardowej kotłowni pion pozostaje najbezpieczniejszy i najczytelniejszy. Po takim uruchomieniu najłatwiej wyłapać jeszcze jeden temat: czy samo sprzęgło i cała kotłownia są dobrze dobrane do realnego przepływu.
Jak dobrać wielkość i osprzęt do swojej kotłowni
Tu najczęściej pojawia się błąd myślenia: ludzie wybierają separator po samej mocy kotła, a to za mało. Ja patrzę przede wszystkim na sumę przepływów wszystkich obiegów, liczbę pomp, temperaturę pracy i dopuszczalne ciśnienie. Moc bywa pomocna jako punkt orientacyjny, ale nie zastępuje doboru hydraulicznego.
W praktyce spotyka się bardzo małe modele do domów jednorodzinnych oraz większe zestawy liczone w setkach kilowatów. To pokazuje skalę rynku, ale nie daje gotowej recepty. Dwa urządzenia o tej samej mocy mogą mieć zupełnie inny przepływ nominalny i inną średnicę przyłączy, dlatego zawsze wracam do karty katalogowej konkretnego modelu.
| Parametr | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Przepływ | Suma przepływów wszystkich obiegów | Od tego zależy, czy separator nie będzie dławił instalacji. |
| Moc źródła | Zakres pracy kotła lub pompy ciepła | Pomaga ocenić, czy mówimy o małej, czy większej kotłowni. |
| Temperatura i ciśnienie | Wartości z karty produktu | Popularne modele domowe pracują często w okolicach 110°C i 8-10 bar, ale to zawsze zależy od producenta. |
| Wyposażenie | Odpowietrznik, spust, czujnik, termometry, izolacja, magnes | To elementy, które ułatwiają późniejsze uruchomienie i serwis. |
Ja zwracam też uwagę na filtrację. W jednej z instrukcji montażu producent wprost zaleca filtr siatkowy na przewodzie zasilającym z kotła, a przy starszych instalacjach dokładam jeszcze separator magnetyczny. To nie jest przesada: po kilku sezonach w układzie zawsze pojawia się osad, który sprzęgło potrafi zebrać, ale nie powinno być jego jedyną linią obrony. Gdy dobór jest zrobiony dobrze, zostaje najważniejsze pytanie: czego nie robić, żeby nie popsuć efektu już na starcie.
Najczęstsze błędy, które psują efekt nawet przy dobrym sprzęgle
Najbardziej kosztowne pomyłki są zwykle bardzo proste. Widziałem je wielokrotnie i za każdym razem problem nie wynikał z „wadliwego sprzęgła”, tylko z montażu albo ze złego założenia, że samo wstawienie korpusu naprawi hydraulikę całej kotłowni.
- Odwrócenie króćców - zasilanie i powrót są zamienione miejscami, więc układ pracuje nielogicznie.
- Montaż bez pionu - odpowietrznik nie działa tak, jak powinien, a osad zbiera się w złym miejscu.
- Brak płukania instalacji - opiłki i brud szybko trafiają do pomp, zaworów i samego separatora.
- Brak filtracji - w starszych układach bez filtra siatkowego lub separatora magnetycznego problem wraca po kilku tygodniach.
- Wieszanie korpusu na sztywnych rurach bez podparcia - z czasem obciążasz połączenia i przyspieszasz nieszczelności.
- Założenie, że sprzęgło naprawi źle dobrane pompy - nie naprawi. Może uspokoić przepływy, ale nie zastąpi poprawnego projektu.
- Brak dostępu serwisowego - jeśli nie da się dojść do odpowietrznika, spustu i filtrów, obsługa szybko zamienia się w kłopot.
Jeśli te punkty są dopilnowane, zostaje już zwykła eksploatacja. I właśnie ona pokazuje, czy instalacja została zrobiona porządnie, czy tylko „na chwilę” uruchomiona.
Co sprawdzić po uruchomieniu i w pierwszym sezonie
Po pierwszym napełnieniu nie zostawiam instalacji samej sobie. Sprawdzam, czy po obu stronach sprzęgła temperatury zachowują się przewidywalnie, czy odpowietrznik nie wyrzuca powietrza bez końca i czy zawór spustowy jest szczelny. To prosty test, ale dużo mówi o jakości montażu.
W trakcie sezonu warto wrócić do urządzenia przynajmniej raz po większej pracy układu, a po sezonie grzewczym - usunąć osad z dolnej części sprzęgła. Producenci często wskazują właśnie taki roczny rytm czyszczenia. W praktyce robię jeszcze jedną rzecz: po kilku dniach od uruchomienia sprawdzam filtr i ewentualny separator magnetyczny, bo to tam najpierw zbiera się to, co zostało po montażu i płukaniu.
- Sprawdź, czy przepływy po stronie źródła i po stronie instalacji są zgodne z projektem.
- Skontroluj, czy pompy nie generują szumu i nie wchodzą w konflikt hydrauliczny.
- Obejrzyj połączenia gwintowane pod kątem minimalnych przecieków.
- Upewnij się, że odpowietrznik pracuje, a w korpusie nie zbiera się nadmiar powietrza.
- Usuń osad z dolnej części sprzęgła po sezonie, zanim zacznie on krążyć po układzie.
Jeżeli po uruchomieniu instalacja pracuje cicho, temperatury po obu stronach są przewidywalne, a dostęp do serwisu nie wymaga demontażu połowy kotłowni, to znak, że podłączenie zostało zrobione rozsądnie. Właśnie o to chodzi przy sprzęgle hydraulicznym: ma porządkować układ, a nie dokładać kolejny problem do rozwiązania.
Co jeszcze warto dopilnować, zanim zamkniesz kotłownię
Najbardziej praktyczna rada jest prosta: nie traktuj sprzęgła jak elementu „na wszelki wypadek”. Jeśli instalacja jest mała i prosta, czasem lepiej zostać przy układzie bez separatora. Jeśli jednak masz kilka obiegów, różne przepływy i źródło ciepła, które ma pracować stabilnie przez lata, dobrze dobrane i dobrze podłączone sprzęgło robi dużą różnicę.
Ja zawsze zostawiam sobie jeszcze dwa drobiazgi: opisanie obiegów na rurach i zapis parametrów uruchomieniowych, czyli temperatury, ciśnienia oraz ustawień pomp. To oszczędza czas przy każdym przyszłym serwisie. W praktyce właśnie takie proste rzeczy decydują, czy kotłownia będzie uporządkowana tylko w dniu montażu, czy również po kilku sezonach pracy.
