Dobór przewodu do rolet zewnętrznych nie sprowadza się do jednego numeru z katalogu. Odpowiedź na pytanie, jaki przewód do rolet zewnętrznych wybrać, zależy od tego, czy sterowanie będzie przewodowe czy radiowe, jak długa jest trasa i czy kabel ma pracować tylko pod tynkiem, czy także na elewacji. W tym tekście pokazuję praktyczny wybór żył i przekroju, różnice między kablami do wnętrza i na zewnątrz oraz błędy, które później najtrudniej poprawić.
Najważniejsze parametry, które decydują o wyborze
- Do pojedynczego napędu najczęściej sprawdza się 1,5 mm², a przy dłuższych trasach lub zasilaniu grupy rolet warto rozważyć 2,5 mm².
- Przy sterowaniu przewodowym w praktyce celuję zwykle w 5 żył, bo daje to największą elastyczność i zgodność z wieloma napędami.
- Jeśli silnik ma wbudowane radio i nie prowadzisz klasycznego włącznika, wystarcza zazwyczaj 3-żyłowe zasilanie.
- YDYp i podobne przewody instalacyjne są dobre do prowadzenia pod tynkiem, ale nie do otwartej instalacji na zewnątrz.
- Połączenia rób w puszce i złączkach z atestem, bez skręcania żył „na goło”.
Najkrótsza odpowiedź, jeśli chcesz kupić właściwy kabel

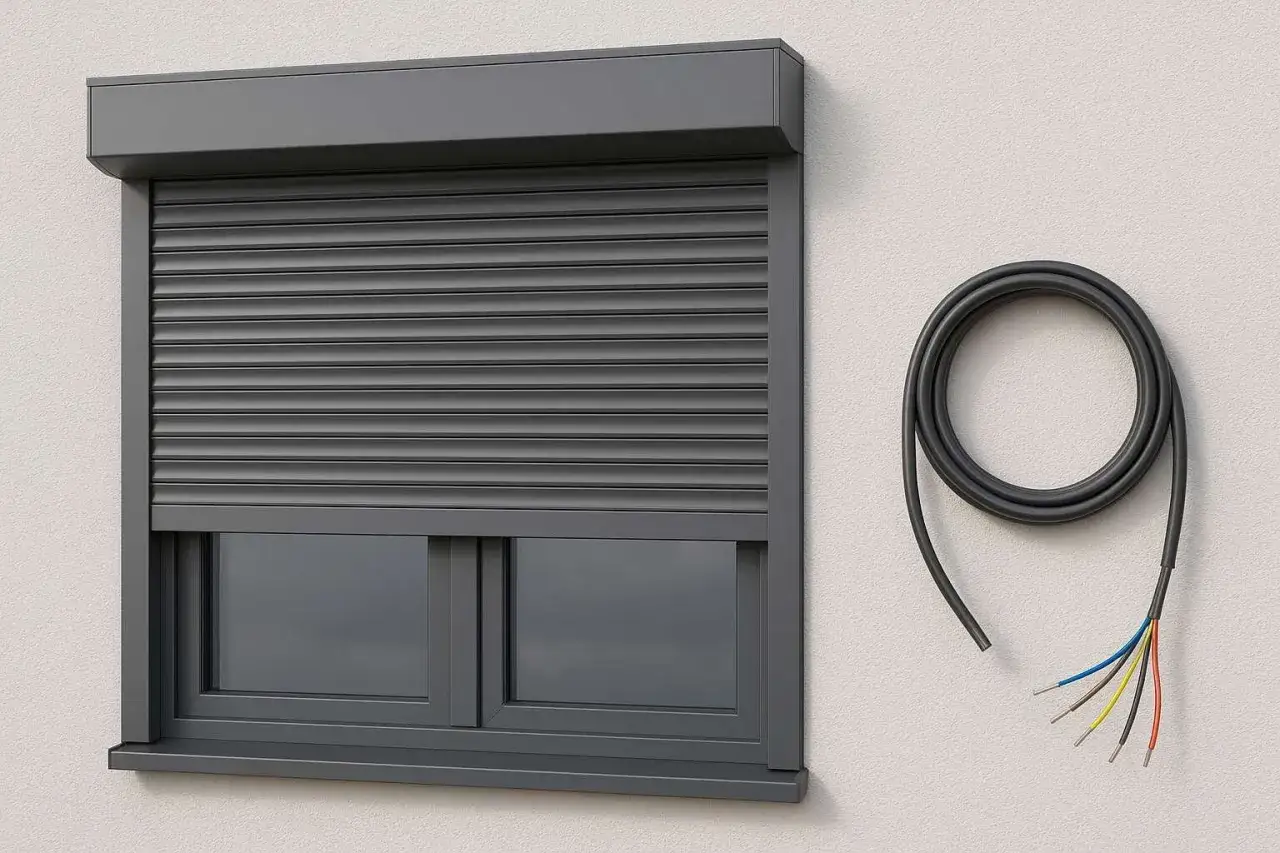

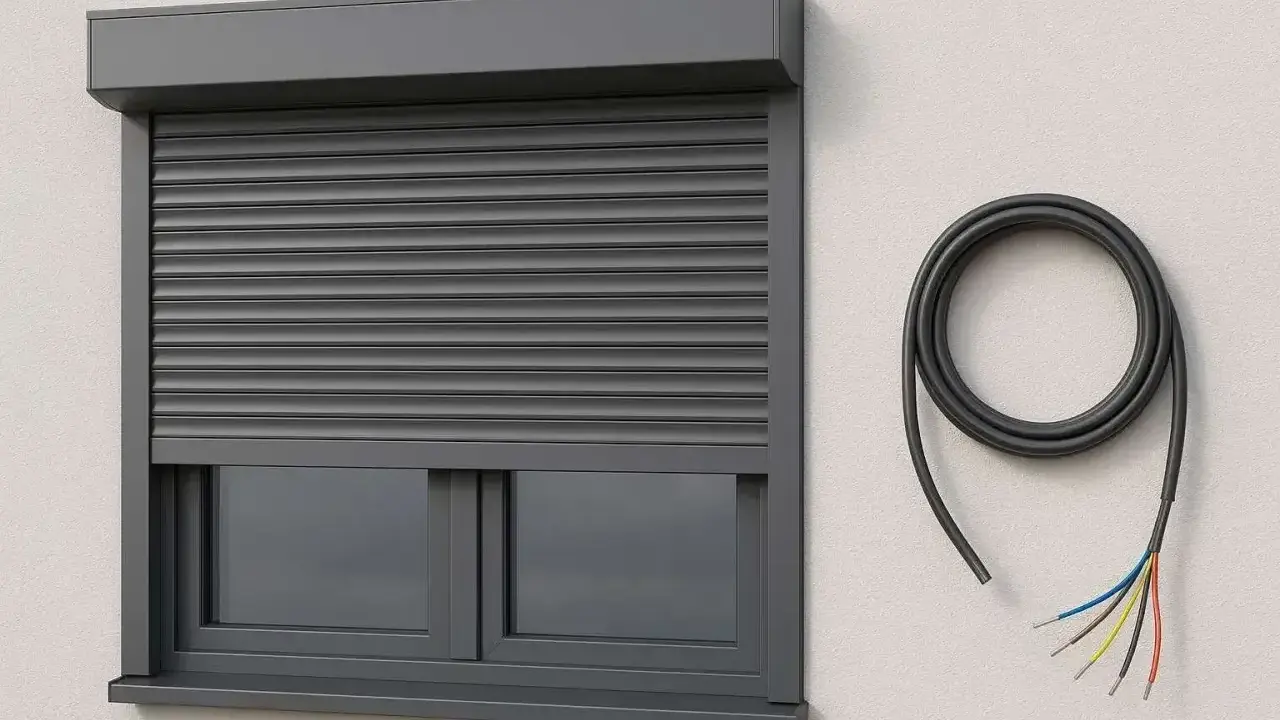

Jeśli mam wskazać bezpieczny punkt startowy, to przy klasycznej roletzie 230 V z przełącznikiem ściennym wybieram najczęściej przewód 5x1,5 mm². Taki zapas żył daje miejsce na przewód ochronny, neutralny, dwie żyły kierunkowe i ewentualną żyłę serwisową albo programującą. W instrukcjach producentów napędów, np. Portos, właśnie taki układ pojawia się bardzo często.
Przy napędzie z wbudowanym radiem sytuacja jest prostsza: kabel ma wtedy zwykle zasilać silnik, a nie przenosić klasyczne sterowanie góra-dół. Wtedy zazwyczaj wystarcza 3x1,5 mm², o ile prowadzenie odbywa się w bezpiecznych warunkach i zgodnie z instrukcją konkretnego napędu. To dobra opcja przy smart home, bo nie zamyka drogi do automatyki, a jednocześnie nie przepłacasz za żyły, których nie wykorzystasz.
Tu jest ważny detal: silnik rolety nie pracuje jak zwykłe gniazdo czy lampka. W praktyce liczy się nie tylko sam przekrój, ale też sposób sterowania, długość odcinka i miejsce prowadzenia kabla. Dlatego nie traktuję wyboru przewodu jako decyzji „na oko”. Poniżej rozbijam to na konkretne scenariusze, żeby łatwiej było wybrać bez zgadywania.
Liczba żył i przekrój, czyli co naprawdę ma znaczenie
| Sytuacja | Co wybrać | Dlaczego to działa |
|---|---|---|
| Jedna roleta, klasyczny przełącznik ścienny | 5x1,5 mm² | Daje pełny układ z PE, N, dwiema żyłami kierunkowymi i dodatkową żyłą serwisową. |
| Jedna roleta, silnik z wbudowanym radiem | 3x1,5 mm² | Tu kabel zasila napęd, a sterowanie idzie bezprzewodowo. |
| Dłuższy odcinek lub zasilanie kilku rolet | 2,5 mm² na linii zasilającej | Pomaga ograniczyć spadki napięcia i daje większy zapas przy obciążeniu grupowym. |
| Przewód prowadzony w strefie narażonej na pogodę | Kabel o odporności na wilgoć i UV albo przewód w odpowiedniej osłonie | Standardowy przewód instalacyjny nie powinien pracować na otwartym powietrzu bez ochrony. |
W kartach technicznych napędów spotyka się silniki 230 V o poborze rzędu 0,35-1,85 A i mocy mniej więcej 65-420 W. Przy takich wartościach 1,5 mm² zwykle wystarcza dla pojedynczej rolety, ale przy długim przebiegu albo kilku silnikach zasilanych wspólnie przestaję liczyć na „minimalny” wariant i od razu podnoszę przekrój.
W praktyce najbardziej przyszłościowe rozwiązanie to przewód, który nie zamyka Ci drogi do rozbudowy. Jeśli dziś montujesz jedną roletę, a za rok planujesz centralę albo sterowanie grupowe, dodatkowa żyła i trochę większy przekrój potrafią oszczędzić późniejsze kucie. To właśnie ten moment najczęściej odróżnia instalację przemyślaną od instalacji „na styk”.
Kabel pod tynkiem to nie to samo co kabel na elewacji
Tu najłatwiej o błąd, bo wiele osób patrzy tylko na przekrój i liczbę żył, a pomija środowisko pracy kabla. YDYp jest typowym przewodem instalacyjnym do układania na stałe w ścianach i pod tynkiem. YDY też służy do instalacji stałych wewnątrz budynku, ale nie jest przewodem, który zostawiam bez osłony na zewnątrz. Jeśli kabel ma iść po elewacji albo w miejscu wystawionym na słońce, deszcz i mróz, potrzebujesz rozwiązania przewidzianego do takich warunków.
To ważne, bo zwykły przewód do instalacji wewnętrznych nie lubi otwartego powietrza. W praktyce lepiej sprawdza się kabel w odpowiedniej osłonie UV lub przewód o konstrukcji przeznaczonej do warunków zewnętrznych. Sam peszel pomaga mechanicznie, ale nie zawsze rozwiązuje temat promieniowania słonecznego. Dlatego nie mieszam tych dwóch rzeczy: osłona chroni, ale nie zastępuje właściwego kabla.
Warto też pamiętać, że część popularnych przewodów oponowych, takich jak H05VV-F, jest przewidziana głównie do urządzeń i instalacji wewnętrznych. Gdy kabel ma faktycznie pracować na zewnątrz, wolę od razu sięgnąć po wariant odporny na wilgoć i warunki atmosferyczne, zamiast liczyć na to, że „jakoś wytrzyma”. Z mojego doświadczenia to właśnie taki skrót najczęściej później kończy się wymianą odcinka przewodu po kilku sezonach.
Jeżeli więc pytanie brzmi nie tylko „jaki przekrój”, ale też „gdzie ten kabel będzie leżał”, moja odpowiedź jest prosta: pod tynkiem YDYp lub YDY, na zewnątrz przewód przeznaczony do takich warunków albo solidna ochrona w systemie osłonowym. To rozróżnienie robi większą różnicę, niż wiele osób zakłada na etapie zakupu.
Jak prowadzić przewód, żeby później nie kuć ścian drugi raz
Przy roletach przewód powinien być zaplanowany wcześniej, najlepiej jeszcze przed wykończeniem ścian. Najwygodniej prowadzić go możliwie krótko, pod tynkiem lub w rurce elektroinstalacyjnej, z uwzględnieniem miejsca na puszkę, sterownik i sam napęd. Jeżeli trzeba przejść przez nadproże albo strefę przyokienną, zostawiam zapas kabla, ale nie robię nadmiaru przypadkowych pętli bez sensownego zabezpieczenia.
- Zostawiam zapas rzędu 30-50 cm przy napędzie i w miejscu sterowania.
- Wszystkie połączenia robię w puszce instalacyjnej, a nie w ścianie „na skręt”.
- Na przejściach przez mur stosuję przepust i ochronę przed przetarciem.
- Jeśli przewód wychodzi w strefie wilgoci, używam puszki o odpowiedniej szczelności.
- Przy zasilaniu kilku rolet rozdzielam obwody tak, żeby serwis jednej nie wyłączał całej grupy.
Dobrą praktyką jest też oznaczanie żył. W napędach przewodowych jedna żyła odpowiada za ochronę, jedna za neutralny, a pozostałe za kierunki ruchu albo programowanie. W instrukcjach napędów często spotkasz układ, w którym brązowy i czarny sterują kierunkiem, niebieski jest neutralny, żółto-zielony to PE, a biała żyła bywa używana serwisowo lub do programowania. To drobiazg, ale przy późniejszym serwisie oszczędza sporo czasu.
Gdy instalacja ma być rozbudowana o automatykę pogodową, timer albo centralne sterowanie, zostawiam też miejsce w puszce i trochę luzu w kablu. Roleta to nie jest punkt, który robi się raz i zapomina. Lepiej od razu przewidzieć kilka dodatkowych scenariuszy niż po roku wracać do wykończonej ściany.
Najczęstsze błędy, które później kosztują najwięcej
Największy problem widzę wtedy, gdy ktoś kupuje przewód tylko „pod napięcie”, a nie pod całą funkcję rolety. To skrót, który zwykle wychodzi dopiero po montażu. Później okazuje się, że brakuje żyły serwisowej, przewód jest za cienki na dłuższy odcinek albo kabel nie nadaje się do warunków, w których został położony.
- Wybór zbyt cienkiego przewodu na długiej trasie.
- Brak żyły ochronnej PE w instalacji 230 V.
- Prowadzenie zwykłego przewodu instalacyjnego na otwartej elewacji.
- Łączenie żył bez złączek i bez puszki.
- Zostawienie za małego zapasu kabla przy napędzie.
- Nieuwzględnienie przyszłego sterownika, choć już na etapie budowy było na to miejsce.
Osobno podkreślam jeszcze jedną rzecz: nie warto traktować rolet jak prostego obwodu oświetleniowego. Napęd ma pracę przerywaną, zabezpieczenie termiczne i własną logikę sterowania. Jeśli popełnisz błąd na kablu, potem nie zawsze da się go łatwo zamaskować regulacją czy „lepszym pilotem”. Kabel albo pasuje do instalacji, albo nie.
Właśnie dlatego przy roletach bardziej opłaca się myśleć instalacyjnie niż zakupowo. Tańszy przewód potrafi kosztować więcej, jeśli później wymaga przeróbki ściany, wymiany osprzętu albo dokładania zabezpieczeń, które od początku powinny się tam znaleźć.
Co wybrałbym przy nowym domu, modernizacji i smart home
Nowy dom
Gdy robię nową instalację, najczęściej wybieram 5x1,5 mm² do każdej rolety i prowadzę przewód pod tynkiem lub w rurce, zanim pojawi się docelowe wykończenie. To daje największy spokój: jeśli później zmienisz włącznik na automatykę, dodasz centralę albo będziesz chciał sterować kilkoma strefami, nie zaczynasz od kucia ścian. Przy dużym budynku osobno pilnuję też zasilania grupowego i nie mieszam wszystkiego na jednym, zbyt obciążonym obwodzie.
Modernizacja
Przy istniejącym budynku często bardziej opłaca się przewidzieć prostsze sterowanie radiowe i doprowadzić tylko zasilanie 3x1,5 mm² w miejsce, które da się sensownie ukryć. Jeśli trasa jest długa albo wymaga prowadzenia po elewacji, nie wciskam tam na siłę zwykłego przewodu do wnętrz. W takiej sytuacji lepiej od razu wybrać rozwiązanie odporne na warunki zewnętrzne albo poprowadzić kabel inną drogą.
Przeczytaj również: Blackout - jak przygotować dom i dlaczego fotowoltaika nie zadziała?
Smart home
Przy integracji z automatyką patrzę nie tylko na obecny napęd, ale też na to, czy za chwilę nie dojdzie sterownik, czujnik słońca albo sterowanie grupowe. Jeśli system ma się rozrastać, dodatkowa żyła i większy porządek w puszkach są warte więcej niż minimalna oszczędność na metrze kabla. Dla mnie to właśnie ten moment, w którym przewód przestaje być detalem, a staje się elementem całej logiki domu.
Jeżeli miałbym zamknąć temat praktycznie, powiedziałbym tak: przy typowej roletzie przewodowej biorę 5x1,5 mm², przy napędzie z radiem zwykle 3x1,5 mm², a przy dłuższych trasach i większych obciążeniach podnoszę przekrój do 2,5 mm². Reszta zależy od tego, czy kabel idzie pod tynkiem, czy na zewnątrz, i czy dziś montujesz jedną roletę, czy od razu projektujesz system, który ma działać bez przeróbek przez lata.
